| 标准 | 美标 |
|---|---|
| 材质 | 碳钢 |
| 工作温度 | 常温 |
| 公称通径 | DN20-DN1000 |
| 规格 | DN25 |
| 连接形式 | 法兰 |
| 流动方向 | 单向 |
| 密封形式 | 软密封型 |
| 驱动方式 | 气动 |
| 适用介质 | 水,空气,液化气,氢气,氧气,氮气,氨气,弱酸碱介质,各种高腐蚀化学介质,油品,蒸汽 |
| 用途 | 调节 |
| 零部件及配件 | 配件 |
| 压力环境 | 常压 |
| 类型(通道位置) | 直通式 |
| 品牌 | 美国欧可OKE |
| 型号 | OKE |
| 加工定制 | 是 |

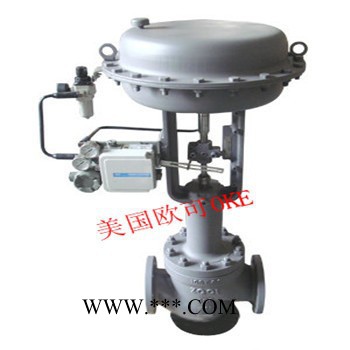

进口气动双座调节阀【进口双座调节阀】价格适中、制作精巧、加工精细、外观精美
联系人：陈功 电话：0755-61597812 传真：0755-61597813手机：13717121979
QQ:2509982096 邮箱：13717121979@126.com
美国欧可OKE气动双座调节阀技术参数:
气动双座调节阀采用双号导向结构，配用多弹簧气动薄膜执行机构。具有结构紧凑、重量轻、动作灵敏、阀容量大、流量特性精确、拆装方便等优点。广泛应用于精确控制气体、液体、蒸汽等介质的工艺参数如压力、流量、温度、液位保持在给定值。特别适用于压差较大，允许泄漏也较大且不是很清洁的介质场合。
本系列产品有标准型、波纹管密封型、夹套保温型等多种品种。产品公称压力等级有PN16、40、64；阀体口径范围DN25～400。适用流体温度有-250℃～+560℃范围内多种档次。泄漏量标准为Ⅲ级和Ⅳ级。流量特性为线性或百分比。多种多样的品种规格可供选择。
进口气动双座调节阀 主要零件材料本体材质为碳钢 | 本体材质为不锈钢 | ||||||||
1 | 阀体 | WCB | LCB | WC9 | 1 | 阀体 | CF8 | CF8M | CF3M |
2 | 阀座 | 304 | 304 | 304 | 2 | 阀座 | 304 | 316 | 316L |
3 | 阀芯 | 304 | 304 | 304 | 3 | 阀芯 | 304 | 316 | 316L |
4 | 导向套 | 304 | 304 | 304 | 4 | 导向套 | 304 | 316 | 316L |
5 | 阀盖 | WCB | LCB | WC9 | 5 | 阀盖 | CF8 | CF8M | CF3M |
6 | 阀杆 | 304 | 304 | 304 | 6 | 阀杆 | 304 | 316 | 316L |
7 | 填料 | PTFE/柔性石墨 | 7 | 填料 | PTFE/柔性石墨 | ||||
8 | 弹簧 | 65Mn | 8 | 弹簧 | 65Mn | ||||
9 | 螺母 | 304 | 304 | 304 | 9 | 螺母 | 304 | 316 | 316L |
注：常温型工作温度-20-+200℃，泄露等级为Ⅳ级。
高温型阀盖增设散热片，可用于介质温度-60-+450℃的场合。
波纹管密封型对上下移动的阀杆形成完全的密封，堵绝流体外漏。
低温型采用加长阀盖加隔热板结构可于-196℃深冷场合。
进口气动双座调节阀 主要技术参数公称通径DN（mm） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
额定流量 | 直线 | 7.6 | 12.1 | 19.4 | 30.3 | 48.3 | 75.9 | 121 | 194 | 302 | 484 | 759 |
等百分比 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69.3 | 110 | 176 | 275 | 440 | 693 | |
执行机构 | 正作用 | ZHA-22 | ZHA-23 | ZHA-34 | ZHA-45 | |||||||
反作用 | ZHB-22 | ZHB-23 | ZHB-34 | ZHB-45 | ||||||||
额定行程L（mm） | 16 | 25 | 40 | 60 | ||||||||
膜片有效面积Ae（cm2） | 280 | 400 | 600 | 1000 | ||||||||
公称压力PN（MPa） | 1.6 2.5 4.0 6.4 | |||||||||||
固有流量特性 | 直线 等百分比 | |||||||||||
固有可调比R | 50：1 | |||||||||||
信号范围Pr（KPa） | 20-60、20-100、40-200、60-100、80-240 | |||||||||||
气源压力Ps（MPa） | 0.14、0.25、0.28、0.40 | |||||||||||
序号 | 项 目 | 标准型调节阀 | 散热、低温型调节阀 | ||||
不带定位器 | 带定位器 | 不带定位器 | 带定位器 | ||||
1 | 基本误差＜（%） | ±5 | ±1 | ±15 | ±4 | ||
2 | 回差＜（%） | 3 | 1 | 10 | 3 | ||
3 | 死区＜（%） | 3 | 0.4 | 8 | 1 | ||
4 | 始终点偏差 | 气开 | 始点 | ±2.5 | ±1 | ±6 | ±2.5 |
终点 | ±5 | ±15 | |||||
气关 | 始点 | ±5 | ±15 | ||||
终点 | ±2.5 | ±6 | |||||
5 |
| ±2.5 | +2.5 | +6 | +2.5 | ||
