深圳鹤牌阀门有限公司

加关注0

标准	国标
材质	铸钢
工作温度	常温
规格	DN100,DN15,DN20,DN25,DN32,DN40,DN50,DN65,DN80
结构形式	固定球球阀
连接形式	法兰
流动方向	双向
驱动方式	手动
适用介质	水、气、油品
形态	球式
用途	放水
作用对象	水、气、油品
零部件及配件	配件
压力环境	低压
类型(通道位置)	直通式
品牌	鹤牌
型号	Q41F
加工定制	是

深圳鹤牌阀门有限公司主要生产销售【Q41F铸钢法兰球阀】，是目前国内最大的《铸钢球阀》在线生产销售商。公司集成优质的铸钢法兰球阀生产厂家，提供售前、售中、售后一站式服务。公司常年备有大量球阀现货库存，为用户提供阀门选型、原理作用、结构尺寸、安装说明、资料下载等。

Q41F铸钢法兰球阀原理作用：

       铸钢法兰球阀的关闭件是个球体，球体绕阀体心线作旋转来达到开启、关闭的一种阀门。 球阀在管路中主要用来做切断、分配和改变介质的流动方向。
       浮动球阀采用特殊设计的双斜面弹性密封圈，有效的降低了球体与密封圈之间的摩擦力，减少了操作力矩。当介质压力较小时，密封圈与球体接触面积较小，故有较大的密封比压，确保可靠密封。当介质压力较大时，密封圈与球铁接触面积也相应增大。故密封圈能承受较大的介质推力而不会损坏，确保可靠密封。

Q41F铸钢法兰球阀性能特点：

       ①耐火结构：根据用户的需要，球阀可设计成耐火结构，当万一发生火灾而使密封圈烧损时，球阀的各个密封部位均能形成金属对金属的硬密封结构，有效阻止介质的扩散，防止火灾扩大；

       ②防静电结构：根据用户的需要，球阀可设计成防静电结构，即在球体与阀杆之间设置导电弹簧，使阀门在开启过程中产生的静电能通过所设置的静电通道传入管路导入地下，达到清除静电的目的，避免静电打火点燃介质，确保系统安全。

Q41F铸钢法兰球阀技术参数：

公称通径DN（mm）	15（1/2"）~200（8"）
公称压力PN（Mpa）	1.0~6.4
使用温度（℃）	-29℃～425℃
适用介质	水、蒸汽、油品

Q41F铸钢法兰球阀部件材质：

零件名称	阀体	球体	阀杆	密封圈
材质属性	不锈钢	不锈钢	不锈钢	聚四氟乙烯、金属

Q41F铸钢法兰球阀外形尺寸：

PN1.6MPa 主要连接尺寸

公称通径DN	15	20	25	32	40	50	65	80	100	125	150	200
L	130	140	150	165	180	200	220	250	280	320	360	400
H	59	63	75	85	95	107	142	152	178	252	272	342
W	130	130	160	180	230	230	400	400	650	1050	1050	1410

PN2.5MPa 主要连接尺寸

公称通径DN	15	20	25	32	40	50	65	80	100	125	150	200
L	130	140	150	165	180	200	220	250	320	400	400	550
H	59	63	75	97	107	142	152	178	252	272	342	345
W	130	130	160	230	230	400	400	700	1100	1100	1500	1500

PN4.0MPa 主要连接尺寸

公称通径DN	15	20	25	32	40	50	65	80	100	125	150	200
L	130	140	150	180	200	220	250	280	320	400	400	400
H	59	63	75	85	95	107	142	152	178	252	272	342
W	130	130	160	230	230	400	400	700	1100	1100	1500	1500

PN6.4MPa 主要连接尺寸

公称通径DN	15	20	25	32	40	50	65	80	100	125	150	200
L	165	190	216	229	241	292	330	356	432	508	559	660
H	59	63	75	97	107	142	152	178	252	272	305	398
W	130	130	160	230	230	400	400	700	1100	1100	1500	1800

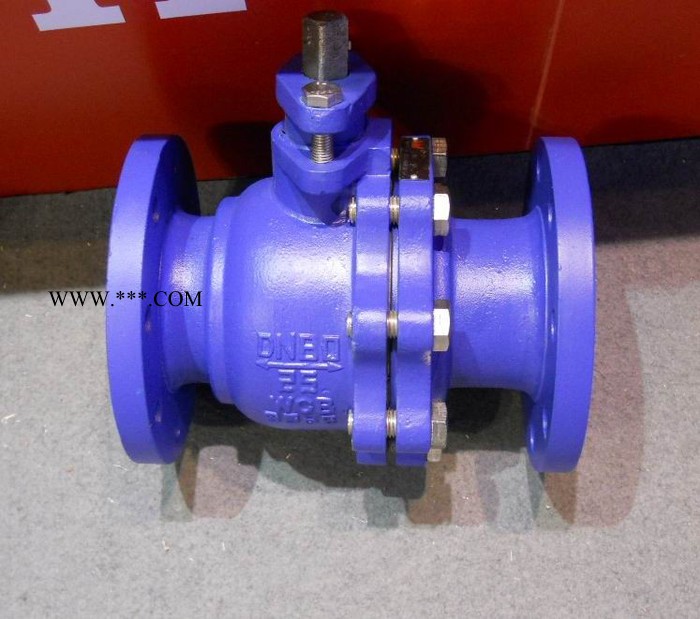

Q41F铸钢法兰球阀产品实物图：

Q41F铸钢法兰球阀相关产品型号编制说明：

球阀型号编制方法说明：
 ●-鹤牌球阀型号编制表示方法说明：
球阀附加代号：V表示阀芯带有V型结构、D表示低温、B表示保温、P表示偏心结构、U和S及DY多表示上装式；
球阀名称代号：Q表示球阀；
球阀驱动代号：2表示电液动、3表示涡轮、6表示气动、7表示液动、9表示电动、手动无代号；
连接方式代号：1表示内螺纹、4表示法兰式、6表示焊接、7表示对夹式；
结构型式代号：浮动式：1表示直通流到、2表示Y型三通、4表示L型三通、5表示T型三通；
                    ：固定式：0表示半球直通、6表示四通流道、7表示直通流到、8表示L型三通、9表示Y型三通；
密封材质代号：B巴氏合金、F氟橡胶、F46衬氟、H锈钢、J衬胶、M蒙乃尔合金、N尼龙塑料、蒙乃尔P、Y硬质合金、W阀体直接加工；
压力等级代号：16表示压力为16公斤（1.6Mpa）最大可到64Mpa；
                    ：150LB表示美标磅级压力，最大耐压等级可达2500LB（150LB=1.6MPA/300LB=2.5-4.0mpa/400LB=6.4mpa/600LB=10mpa）；
                    ：5K表示日级压力，最大压力63K;
阀体材质代号：A钛及钛合金、C碳钢、I铬钼钢、P18-8系不锈钢、RMo2Ti系不锈钢、S塑料。
 ●-球阀编辑举例：
1、DQ41H-16P表示：D低温、Q球阀、4法兰连接、1浮动直通流道、H表示不锈钢、16压力为16公斤、P阀体为18-8系不锈钢；
2、Q645F-25C表示：Q球阀、6气动驱动、4法兰式、5T型三通流道、F氟塑料、25压力二十五公斤、C铸钢。
 ●-常见的鹤牌球阀型号有：
V型球阀：VQ40F、VQ640F、VQ940F、VQ641H、VQ941H、VQ70F、VQ670F、VQ970F、VQ71H、VQ671H、VQ971H；
保温球阀：BQ41F、BQ641F、BQ941F；
不锈钢球阀：Q41F、Q641F、Q941F、Q41H、Q641H、Q941H;
衬氟球阀：Q41F46、Q641F46、Q941F46；
低温球阀：DQ41F、DQ41H、DQ41Y;
对夹式球阀：Q71F、Q671F、Q971F、Q71H、Q671H、Q971H、
高温球阀：Q41M、Q641M、Q941M、Q41PPL、Q641PPL、Q941PPL、
固定球阀：Q347F、Q647F、Q947F、Q347H、Q647H、Q947H、Q347W、Q647W、Q947W;
涡轮球阀：Q341F、Q341H、Q341W、Q341Y;
焊接球阀：Q61F、Q361F、Q61H、Q661F、Q661H、Q961F、Q961H;
偏心半球阀：Q340F、Q640F、Q940F、Q340H、Q640H、Q940H、Q340Y、Q640Y、Q940Y；
上装式球阀：SQ340F、SQ940F、SQ340H、SQ940H、SQ347H、SQ647H、SQ947H、DYQ340F、DYQ640F、DYQ940F；
三通球阀：Q44F、Q45F、Q44H、Q45H、Q644F、Q645F、Q644H、Q645H、Q944F、Q945F、Q944H、Q945H;
四通球阀：Q46F、Q46H、Q646F、Q646H、Q946F、Q946H。
