| 标准 | 国标 |
|---|---|
| 材质 | 不锈钢 |
| 工作温度 | 高温 |
| 公称通径 | 15-600 |
| 结构形式 | 固定球球阀 |
| 连接形式 | 法兰 |
| 流动方向 | 单向 |
| 驱动方式 | 手动 |
| 适用介质 | 水 |
| 用途 | 疏水 |
| 作用对象 | 水 |
| 零部件及配件 | 阀体 |
| 压力环境 | 高压 |
| 类型(通道位置) | 直通式 |
| 品牌 | 唐工阀门 |
| 型号 | Q41Y全锻钢高压硬密封球阀 |
Q41Y全锻钢高压硬密封球阀标准 -Q41Y全锻钢高压硬密封球阀|高压球阀 唐工阀门
Q41Y高压硬密封球阀价格/图片/直销
高压球阀系列：（高压球阀）
制造标准、中国GB、机械部JB、化工标准HG、美标API、ANSI、英标BS、德标DIN、日本JIS、JPI生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。适用石油、化工、冶金、电力、建筑、热力、给排水、水处理等行业。
1、 锻钢三片式硬密封球阀采用板簧预载的可动金属阀座结构，密封力设计合理，启闭灵活，密封可靠。
2、 锻钢三片式硬密封球阀根据用户的需要，可设计成适用于含固体颗粒、料浆等介质的结构戒耐较高温度的结构。
3、 锻钢三片式硬密封球阀采用下装式阀捍，设置倒密封结构，能确保填料处可靠密封。压力：1.6-MPa-32.0MPa

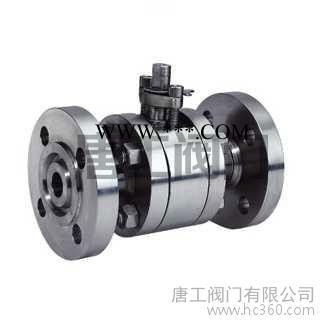

产品概述：Q41Y全锻钢高压硬密封球阀
◆耐高压：压力可达1.6Mpa-42Mpa ；Class：150-2500Lb
◆耐高温：该球阀的阀座完全采用了美标闸阀的结构，因此温度由阀体材料来决定。
◆无摩擦：该球阀在开启时利用二块式球体的优点，先水平收拢瞬间脱离阀座，然后再旋转90度全开。
锻钢三片式Q11H型主要外形尺寸和连接尺寸
公称通径 | 尺寸(mm) | |||
L | H | D | D1 | |
10 | 90 | 76 | 32 | 3/8 |
15 | 90 | 76 | 32 | 1/2 |
20 | 100 | 81 | 38 | 3/4 |
25 | 115 | 92 | 45 | 1 |
32 | 130 | 114 | 55 | 11/4 |
40 | 150 | 125 | 65 | 11/2 |
50 | 170 | 144 | 75 | 2 |
注:对焊和承插式结构长度与内螺纹式长度相同
一、①高压球阀产品名称 ②高压球阀型号 ③高压球阀规格口径 ④高压球阀公称压力 ⑤高压球阀阀体材质 ⑥高压球阀连接方式 ⑦高压球阀传动方式 ⑧高压球阀工作温度 ⑨高压球阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定我公司的型号，请按产品型号直接向我司销售部订购
三、当使用的场所非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，当使用的场合重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的东泽阀门专家为您审核把关。
