| 标准 | 德标 |
|---|---|
| 材质 | 铸钢、不锈钢 |
| 工作温度 | 真空 |
| 公称通径 | 15mm~350mm |
| 规格 | DN15-DN350 |
| 结构形式 | 固定球球阀 |
| 连接形式 | 法兰 |
| 流动方向 | 单向 |
| 驱动方式 | 手动、电动 |
| 适用介质 | ≤350℃ |
| 外形 | 中型 |
| 形态 | 截止阀 |
| 用途 | 截止 |
| 压力环境 | PN16~40MPa |
| 品牌 | 沃茈 |
| 型号 | WJ41 |
| 通道位置 | 二通式 |

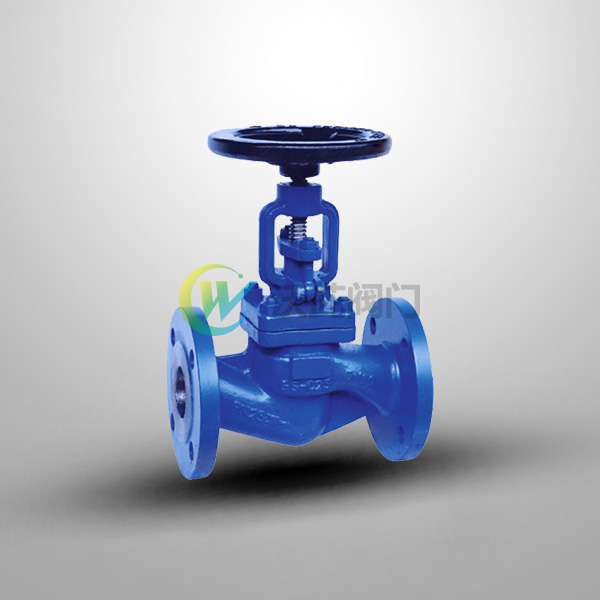

WJ41德标截止阀产品详情WJ41德标截止阀
产品概况
产品型号：WJ41
公称通径：DN15~350mm
公称压力：PN16~40MPa
工作温度：-29～350℃
一、WJ41德标截止阀产品概述：
沃茈阀门生产销售的WJ41德标截止阀是公司国外技术，采用金属波纹管密封技术制造，高性能金属波纹管，波纹管密封截止阀采用波纹管密封的设计，消除了普通阀门阀杆填料密封老化快易泄露的缺点，不但提高了使用能源效率，增加了生产设备的安全性，减少了维修费用及频繁的维修保养，还提供清洁安全工作环境。广泛应用于：石油化工、化纤纺织、塑料造纸、电力钢铁、印染橡胶、食品等工业。
二、WJ41德标截止阀结构特点：
1、产品结构合理、密封可靠，双重坚固耐用的波纹管密封设计（波纹管+填料），保证阀杆的零泄漏。没有流体损失，提高工厂设备安全。并符合国际密封标准。
2、密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长
3、阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能；阀杆升降位置指示，更直观
| 驱动方式 | 手动 |
| 电动 | |
| 设计标准 | DIN3356 |
| 结构长度 | DIN3202 |
| 连接法兰 | DIN2543-2545 |
| 试验和检验 | DIN3230 |
三、WJ41德标截止阀产品性能规范：
| 公称压力（MPa） | 壳体试验压力（MPa） | 密封试验压力(MPa) | 适用温度(℃) |
| 1.6 | 2.4 | 1.76 | ≤350℃ |
| 2.5 | 3.75 | 2.75 | |
| 4.0 | 6.0 | 4.4 | |
| 6.4 | 9.6 | 7.04 |
注：系列阀门连接法兰可根据用户要求设计制造
四、WJ41德标截止阀零件材料：
| 零件名称 | 阀体 | 阀盖 | 阀杆 | 阀瓣 | 密封面 | 填料 |
| WCB | WCB | WCB | 13Cr | 2Cr13 | 2Cr13 | 柔性石墨 |
| STL | ||||||
| 304 | CF8 | CF8 | 304 | 304 | 304 | 柔性石墨 |
| STL | PTFE | |||||
| 316 | CF8M | CF8M | 316 | 316 | 316 | 柔性石墨 |
| STL | PTFE | |||||
| 304L | CF3 | CF3 | 316 | 304L | 304L | 柔性石墨 |
| STL | PTFE | |||||
| 316L | CF3M | CF3M | 316 | 316L | 316L | 柔性石墨 |
| STL | PTFE |
五、WJ41德标截止阀规格尺寸及重量：
| 型号 | WJ41-16 | ||||||||||||||
| 压力等级 | PN16 | ||||||||||||||
| 口径 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
| L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 980 |
| H | 195 | 200 | 220 | 225 | 235 | 250 | 260 | 265 | 370 | 400 | 515 | 550 | 600 | 630 | 680 |
| Do | 130 | 130 | 130 | 130 | 150 | 150 | 180 | 180 | 200 | 200 | 400 | 450 | 450 | 500 | 500 |
| 重量(Kg) | 4 | 4.5 | 5 | 7 | 9 | 12.5 | 18 | 23 | 41 | 54 | 90 | 160 | 260 | 410 | 610 |
| 型号 | WJ41-25 | ||||||||||||||
| 压力等级 | PN25 | ||||||||||||||
| 口径 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
| L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 980 |
| H | 195 | 200 | 220 | 225 | 235 | 250 | 260 | 265 | 370 | 400 | 515 | 550 | 600 | 630 | 680 |
| Do | 130 | 130 | 130 | 130 | 150 | 150 | 180 | 180 | 200 | 200 | 400 | 450 | 450 | 500 | 450 |
| 重量(Kg) | 4 | 4.5 | 5 | 7 | 9.5 | 13 | 19 | 24 | 43 | 57 | 95 | 168 | 300 | 510 | 680 |
| 型号 | WJ41-40 | ||||||||||||||
| 压力等级 | PN40 | ||||||||||||||
| 口径 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
| L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 980 |
| H | 195 | 200 | 220 | 225 | 235 | 250 | 260 | 265 | 370 | 400 | 515 | 550 | 600 | 630 | 680 |
| Do | 130 | 130 | 130 | 130 | 150 | 150 | 180 | 180 | 200 | 200 | 400 | 450 | 450 | 500 | 500 |
| 重量(Kg) | 4 | 4.5 | 5 | 8 | 10 | 13.5 | 20 | 25 | 45 | 60 | 98 | 171 | 340 | 580 | 780 |
沃茈（上海）有限公司，是一家专业从事阀门及管道配套等产品的设计制造、营销、服务、贸易为一体的新型企业。向规模化、标准化、信息化快速发展。公司技术力量雄厚，生产工艺先进，制造设备精良，检测设备完善，售后服务到位。让客户真正体验到和我们合作安心放心。且建立了较先进的企业管理系统和完善的质量保证体系。
沃茈始终秉承以管理规范为基础以市场需求为导向以保证质量求生存，以客户满意为宗旨，以产品创新促发展”的经营宗旨，追求严格的质量管理，除按照ANSI/ASME、API、ISO、GB/JB、S、DIN、BS等标准制造检验外，还要通过更加严格的企业标准进行检验，同时以具有竟争性的价格满足您的需要。
沃茈主要生产国标美标日标大口径不锈钢铸钢WOCI沃茈茨阀门、球阀、闸阀、截止阀、止回阀、过滤器、减压阀、调节阀、疏水阀、隔膜阀、柱塞阀、旋塞阀、焊接阀门、衬氟阀门、锻钢阀门、陶瓷阀门、锻钢阀门、波纹管阀门系列等。产品适用于石油、天然气、化工、电站、治金、国防、制药等行业与长输管线等工程。 沃茈发展至今承蒙社会各界人士与广大用户的大支持，面对未来的挑战，公司将以全新的经营理念精心塑造独特的企业文化，以更求实的精神、更好的信誉，更高质的产品和更完善的服务奉献给国内外广大客户。 我们始终遵循“追求无止境”和“一切为用户”的经宗，愿以“ 高质价廉、优势互补、互惠互利”的原则，竭诚欢迎国内外新老客户来公司参观指导。与您携手合作，共创辉煌。
联系咨询电话：150 0066 6432. 官网：www.wcfmsh.com
最终价格以加工定制诉求为准
