| 材质 | 锻钢 |
|---|---|
| 产地 | 上海 |
| 工作温度 | 高温 |
| 公称通径 | NPS1/2~1(1/2) |
| 连接形式 | 法兰 |
| 流动方向 | 单向 |
| 驱动方式 | 手动 |
| 适用介质 | 水、氮氢混合气体、尿素以及甲胺液等 |
| 形态 | 柱塞式 |
| 性质 | 耐高压 |
| 压力环境 | 高压 |
| 品牌 | 沃茈 |
| 型号 | Z41Y |
| 加工定制 | 否 |

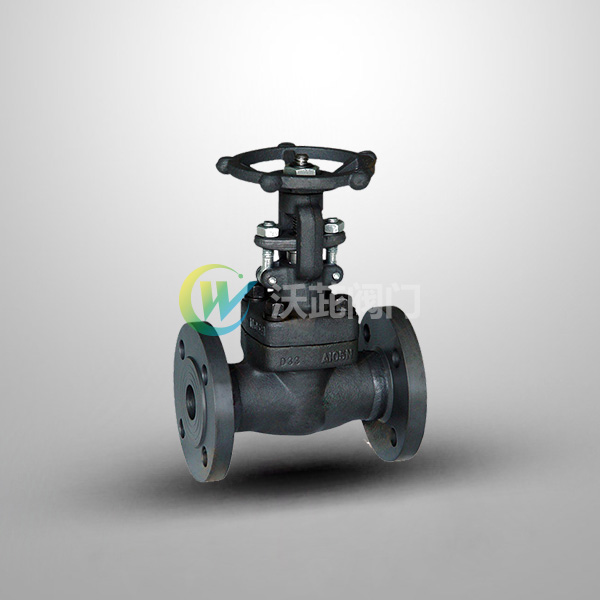

Z41Y美标锻钢法兰闸阀产品详情Z41Y美标锻钢法兰闸阀
产品概况
产品型号：Z41Y
公称通径：NPS1/2"~1(1/2)"
公称压力：Class150~600Lb
适用介质：水、氮氢混合气体、尿素以及甲胺液等
连接形式：法兰连接、承插焊连接和内螺纹连接
设计与制造：ANSIB16.34?API600?API602
法兰尺寸：ANSIB16.5
压力温度：ANSIB1.20.1
结构长度：ANSIB16.10
对焊连接尺寸：ANSIB16.11
检验与试验：API598
一、Z41Y美标锻钢法兰闸阀结构特点：
1、沃茈阀门生产的Z41Y美标锻钢阀门适用于公称压力为PN2.5、4.0、10.0、14.0、25.0Mpa，公称通径为DN10～50mm的中高温、中高压阀门。适用介质为水、氮氢混合气体、尿素以及甲胺液等。
2、阀杆与阀杆螺母为梯形螺纹传动，螺纹符合GB5796的规定。阀杆头部设计有锥形的上密封面，当阀门全开时与阀盖的上密封座严密吻合，无外泄漏。
3、阀体、阀盖等承压件采用整体锻造（胎模型锻），阀体法兰也可采用焊接形式。阀门的连接形式有法兰连接、承插焊连接和内螺纹连接。
4、阀座与阀体的连接有螺纹连接、焊接、在阀体上对堆焊合金层或不锈钢阀门直接在阀体上加工而成。堆焊层厚度大于等于2mm。
5、对于公称压力大于15.0Mpa的锻钢阀门采用压力自紧式密封结构，填料箱及闸板均采用整体锻造加工，保证受压强度。
二、Z41Y美标锻钢法兰闸阀产品材料：
| 序号 | 零件名称 | CS to ASTM | AS to ASTM | SS to ASTM | |
| Type A105 | Type F22 | Type F304(L) | Type F316(L) | ||
| 1 | 阀体 | A105 | A182 F22 | A182 F304(L) | A182 F316(L) |
| 2 | 阀座 | A276 420 | A276 304 | A276 304(L) | A276 316(L) |
| 3 | 闸板 | A276 410 & 430 | A182 F304 | A182 F304(L) | A182 F316(L) |
| 4 | 阀杆 | A182 F6 | A182 F304 | A182 F304(L) | A182 F316(L) |
| 5 | 垫片 | Corrugated SS+graphite | SS+PTFE | ||
| 6 | 阀盖 | A105 | A182 F22 | A182 F304(L) | A182 F316(L) |
| 7 | 螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
| 8 | 销钉 | A276 420 | A276 304 | ||
| 9 | 填料压套 | A276 410 | A182 F304(L) | A182 F316(L) | |
| 10 | 活节螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
| 11 | 填料压板 | A105 | A182 F11 | A182 F304(L) | A182 F316(L) |
| 12 | 螺母 | A194 2H | A194 4 | A194 8 | A194 8M |
| 13 | 阀杆螺母 | A276 420 | |||
| 14 | 锁紧螺母 | A194 2H | A194 4 | A194 8 | A194 8M |
| 15 | 铭牌 | SS | |||
| 16 | 手轮 | A197 | |||
| 17 | 润滑垫片 | A473 431 | |||
| 18 | 填料 | Flexible Graphite | PTFE | ||
| 适用介质 | 水、蒸汽、油品等 | 水、蒸汽、油品等 | 硝酸、醋酸等 | ||
| 适用温度 | -29℃～425℃ | -29℃～550℃ | -29℃～180℃ | ||
备注：客户需求的其他材质也可采用。密封面料配对由客户指定内件代号决定。CS=碳钢；AS=合金钢；SS=不锈钢
三、Z41Y美标锻钢法兰闸阀连接尺寸：
| ANSI 150Lb | ||||||||
| NPS | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 |
| L | - | - | 108 | 117 | 127 | 140 | 165 | 178 |
| L1 | 79 | 79 | 79 | 92 | 111 | 120 | 120 | 140 |
| H | 169 | 169 | 169 | 193 | 230 | 246 | 283 | 330 |
| D0 | 100 | 100 | 100 | 100 | 125 | 160 | 160 | 180 |
| Wt | - | - | 5 | 6.1 | 8.4 | 14.3 | 15.4 | 22.7 |
| Wt1 | 2.2 | 2.4 | 2.4 | 2.4 | 4.8 | 6.1 | 7.2 | 11.2 |
| ANSI 300Lb | ||||||||
| NPS | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 |
| L | - | - | 140 | 152 | 165 | 178 | 190 | 216 |
| L1 | 79 | 79 | 79 | 92 | 111 | 120 | 120 | 140 |
| H | 169 | 169 | 169 | 193 | 230 | 246 | 283 | 330 |
| D0 | 100 | 100 | 100 | 100 | 125 | 160 | 160 | 180 |
| Wt | - | - | 5.2 | 6.3 | 8.6 | 14.5 | 15.6 | 22.8 |
| Wt1 | 2.2 | 2.4 | 2.4 | 2.4 | 4.8 | 6.1 | 7.2 | 11.2 |
