| 压力范围 | CL150～2500 PN10～420MPa |
|---|---|
| 设计规范 | GB/T 12234 |
| 结构长度 | GB/T 12221 |
| 连接法兰 | JB/T 79 |
| 试验与检验 | JB/T 9092 |
| 压力-温度 | GB/T 9131 |
| 产品标识 | GB/T 12220 |
| 材质 | DN32-DN1200 |
| 工作温度 | -29℃～+600℃ |
| 公称通径 | NPS 2～48 DN40～1200mm |
| 外形 | 大型 |
| 用途 | 截止 |
| 主体材料 | 碳钢、不锈钢、合金钢 |
| 品牌 | 沃茈 |
| 型号 | Z941H |
| 加工定制 | 是 |
最终价格以加工定制诉求为准

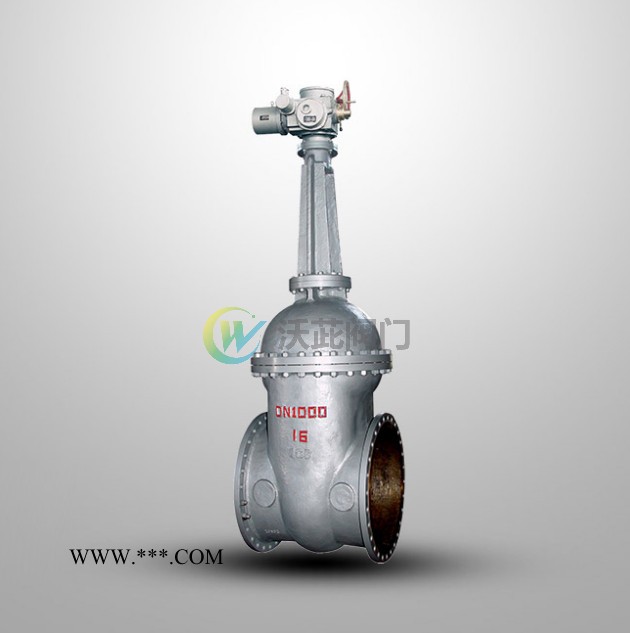

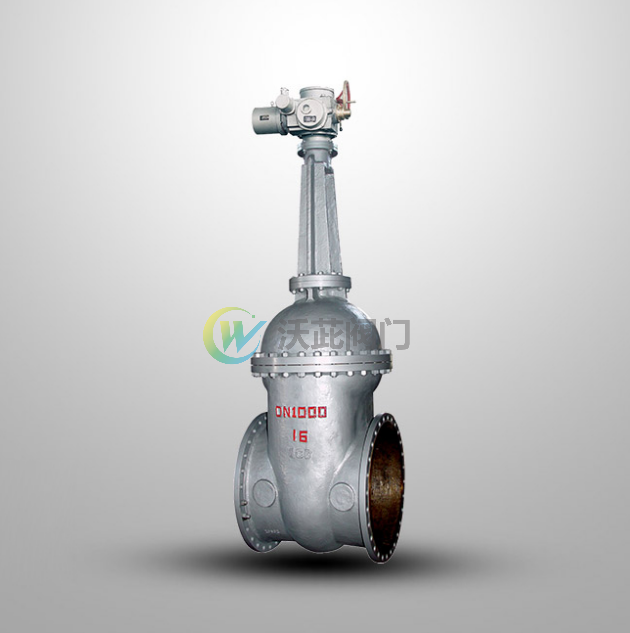

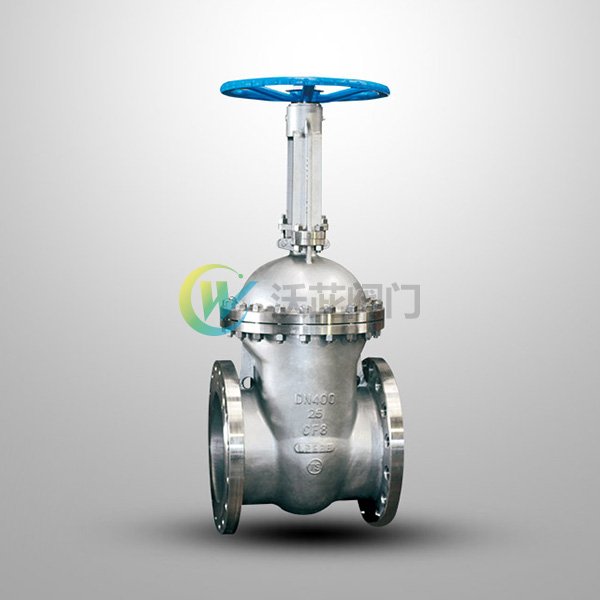

Z941H 大口径电动闸阀
产品概况
产品型号：Z941H
公称通径：DN40~1200mm
公称压力：PN1.6～16.0MPa
工作温度：≤-29℃～550℃
主要材质：WCB、ZGlCr5MO、ZGlCrl8Ni9Ti、ZG00Crl7Nil4M02
适用介质：水、油品、蒸气、及酸、碱、氨、尿素、含硫天然气等
操作方式：手动、齿轮传动、电动、气动等
连接端尺寸：GB/T12221、JB79
检验与试验：JB/T9092
一、Z941H 大口径电动闸阀主要用途
沃茈阀门生产销售的 Z941H大口径电动闸阀适用于公称压力PN1.6～16.0MPa,工作温度≤-29℃～550℃的石油、化工、水力、火力电站各种系统的管路上，切断或接通管路介质。适用介质为：水、油品、蒸气、及酸、碱、氨、尿素、含硫天然气等。操作方式有：手动、齿轮传动、电动、气动等。
二、Z941H 大口径电动闸阀应用规范
| 设计与制造 | GB/T12234 | |
|---|---|---|
| 连接端尺寸 | 结构长度 | GB/T12221 |
| 法兰尺寸 | JB79 | |
| 检验与试验 | JB/T9092 | |
| 材 料 | 碳钢 | GB/T12229 |
| 不锈钢 | GB/T12230 | |
| 标 志 | GB/T12220 | |
| 供 货 | JB/T7928 | |
三、Z941H 大口径电动闸阀结构与特点
1、选材考究，符合国内外相关标准，材料的全面质量高。 2、符合国内外先进标准的要求，密封可靠、性能优良、造型美观。 3、密封副配对先进合理，闸板和阀座的密封面采用不同硬度的司太立（Stellite）钴基硬质合金堆焊而成，密封可靠、硬度高、耐磨、耐高温、耐腐蚀、抗擦伤性能好、寿命长。 4、阀杆经调质及表面氮化处理，有良好的抗腐蚀性、抗擦伤性和耐磨性。 5、采用楔式弹性闸板结构，中大口径设置推力轴承，磨擦力小，并配有撞击手动，启闭轻松自如。 6、可采用各种配管法兰标准及法兰密封面形式，满足各种工程需要及用户要求。
四、Z941H 大口径电动闸阀主要零件材料及主要用途
| 阀体 | 阀盖 | 阀板 | 阀座 | 阀杆 | 填料 | 适用介质 | 适用温度 (≤℃) |
|---|---|---|---|---|---|---|---|
| WCB | WCB+D507MO | D577 | 2Crl3 | 柔性石墨 | 水、油品、蒸汽 | 425 | |
| ZGlCr5MO | ZGlCr5M0+ Stellite12 | 1Crl8Ni9+ Stellite6 | 25Cr2M01VA | 柔性石墨 | 水、油品、蒸汽 | 550 | |
| ZGlCrl8Ni9Ti | 1Crl7Ni2 | 1Crl8Ni9+ Stellite6 | 1Crl8Ni9Ti | PTFE | 硝酸类、碱类 | 200 | |
| ZG00Crl7Nil4M02 | 316L+ Stellite12 | 316L+Stel1ite6 | 316L | PTFE | 尿素、甲铵液、磷酸 | 200 | |
五、Z941H 大口径电动闸阀主要外形尺寸
| 凸面法兰 RF Z940H Z940Y Z940W Z940F Z941H Z941Y Z941W Z941F 16C 16P 16R 16I | 1.6MPa | ||||||||
| DN | L | D | D1 | D2 | b | Z-φd | H | 电装型号 | |
| 40 | 200 | 145 | 110 | 85 | 16 | 4-φ18 | 595 | DZW10 | |
| 50 | 250 | 160 | 125 | 100 | 16 | 4-φ18 | 653 | DZW10 | |
| 65 | 265 | 180 | 145 | 120 | 18 | 4-φ18 | 665 | DZW10 | |
| 80 | 280 | 195 | 160 | 135 | 20 | 8-φ18 | 725 | DZW15 | |
| 100 | 300 | 215 | 180 | 155 | 20 | 8-φ18 | 787 | DZW20 | |
| 125 | 325 | 245 | 210 | 185 | 22 | 8-φ18 | 934 | DZW20 | |
| 150 | 350 | 280 | 240 | 210 | 24 | 8-φ23 | 955 | DZW20 | |
| 200 | 400 | 335 | 295 | 265 | 26 | 12-φ23 | 1105 | DZW30 | |
| 250 | 450 | 405 | 335 | 320 | 30 | 12-φ25 | 1343 | DZW30 | |
| 300 | 500 | 460 | 410 | 375 | 30 | 12-φ25 | 1516 | DZW45 | |
| 350 | 550 | 520 | 470 | 435 | 34 | 16-φ25 | 1678 | DZW90 | |
| 400 | 600 | 580 | 525 | 485 | 36 | 16-φ30 | 1849 | DZW120 | |
| 450 | 650 | 640 | 585 | 545 | 40 | 20-φ30 | 1937 | DZW120 | |
| 500 | 700 | 705 | 650 | 608 | 44 | 20-φ34 | 2234 | DZW180 | |
| 600 | 800 | 840 | 770 | 718 | 48 | 20-φ41 | 2432 | DZW250 | |
| 700 | 900 | 910 | 840 | 788 | 50 | 24-φ41 | 2489 | DZW250 | |
| 800 | 1000 | 1020 | 950 | 898 | 52 | 24-φ41 | 2643 | DZW350 | |
| 900 | 1100 | 1120 | 1050 | 998 | 54 | 28-φ41 | 2935 | DZW500 | |
| 1000 | 1200 | 1255 | 1170 | 1100 | 56 | 28-φ48 | 3410 | DZW500 | |
| 1200 | 1300 | 1485 | 1390 | 1325 | 58 | 32-φ54 | 3850 | DZW500 | |
沃茈（上海）有限公司，是一家专业从事阀门及管道配套等产品的设计制造、营销、服务、贸易为一体的新型企业。向规模化、标准化、信息化快速发展。公司技术力量雄厚，生产工艺先进，制造设备精良，检测设备完善，售后服务到位。让客户真正体验到和我们合作安心放心。且建立了较先进的企业管理系统和完善的质量保证体系。
沃茈始终秉承以管理规范为基础以市场需求为导向以保证质量求生存，以客户满意为宗旨，以产品创新促发展”的经营宗旨，追求严格的质量管理，除按照ANSI/ASME、API、ISO、GB/JB、S、DIN、BS等标准制造检验外，还要通过更加严格的企业标准进行检验，同时以具有竟争性的价格满足您的需要。
沃茈主要生产国标美标日标大口径不锈钢铸钢WOCI沃茈茨阀门、球阀、闸阀、截止阀、止回阀、过滤器、减压阀、调节阀、疏水阀、隔膜阀、柱塞阀、旋塞阀、焊接阀门、衬氟阀门、锻钢阀门、陶瓷阀门、锻钢阀门、波纹管阀门系列等。产品适用于石油、天然气、化工、电站、治金、国防、制药等行业与长输管线等工程。 沃茈发展至今承蒙社会各界人士与广大用户的大支持，面对未来的挑战，公司将以全新的经营理念精心塑造独特的企业文化，以更求实的精神、更好的信誉，更高质的产品和更完善的服务奉献给国内外广大客户。 我们始终遵循“追求无止境”和“一切为用户”的经宗，愿以“ 高质价廉、优势互补、互惠互利”的原则，竭诚欢迎国内外新老客户来公司参观指导。与您携手合作，共创辉煌。
联系咨询电话：150 0066 6432. 官网：www.wcfmsh.com
