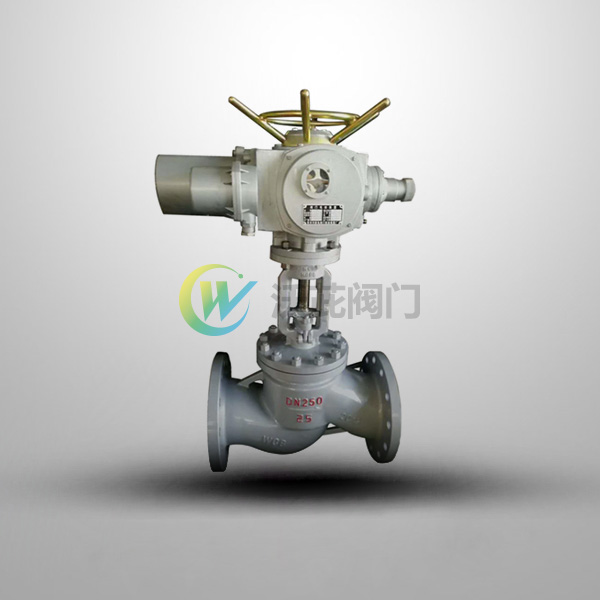

J941H电动法兰截止阀

产品概况

产品型号：J941H

公称通径：NPS 2"～48" DN40～1200mm

压力范围：CL150～2500 PN10～420MPa

工作温度：-29℃～+600℃

主体材质：碳钢、不锈钢、合金钢

设计规范：GB/T 12234

结构长度：GB/T 12221

连接法兰：JB/T 79

试验与检验：JB/T 9092

压力-温度：GB/T 9131

产品标识：GB/T 12220

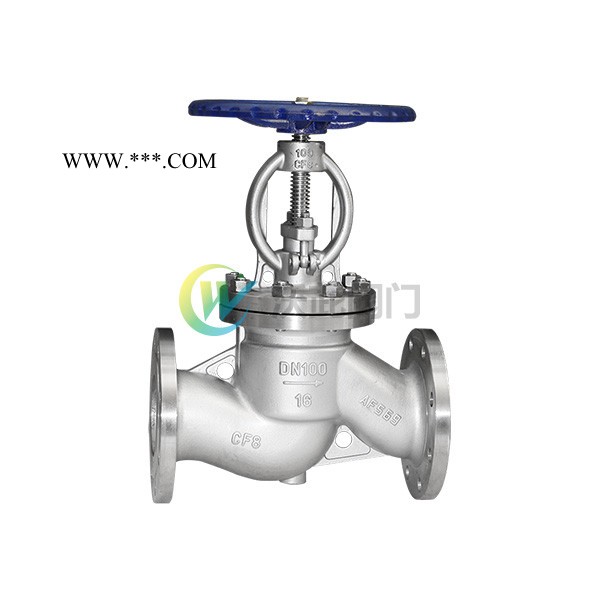

J941H电动截止阀基本信息

 沃茈阀门生产销售的J941H电动截止阀的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。阀杆的运动形式，有升降杆式（阀杆升降，手轮不升降），也有升降旋转杆式（手轮与阀杆一起旋转升降，螺母设在阀体上）。电动截止阀只适用于全开和全关，不允许作调节和节流。

J941H电动截止阀阀门特点

1、结构紧凑、设计合理，阀门刚性好，通道流畅，流阻系数小。

2、密封面采用不锈钢和硬质合金，使用寿命长。

3、采用柔性石墨填料、密封可靠、操作轻便灵活。

4、驱动方式分手动、电动、气动、齿轮传功，结构型式：弹性楔式单闸板、刚性楔式单闸板和双闸板型式。

5、广泛适用于石油化工，火力发电厂等油品、水蒸汽管路上作接通或截断管路中介质的启闭装置。

 J941H电动截止阀适应工况

       电动截止阀阀瓣、阀座密封面采用铁基合金堆焊或司太立（Stellite）钴基硬质合金堆焊而成，耐磨、耐高温、耐腐蚀、抗擦伤性能好，使用寿命长，适用于公称压力PN1.6～16MPa，工作温度-29～550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。驱动方式有手动、齿轮传动、电动、气动等。

Z941H电动法兰闸阀特点-性能规范

型号	公称压力 (MPa)	实验压力			工作温度(℃)	适用介质
		强度水（MPa）	密封（水）空气（MPa）	低压密封空气（MPa）
Z41H-16C Z41W-16P(R)	1.6	2.4	1.8	0.6	≤425	硝酸类
Z41W-25P(R)	2.5	3.8	2.8	0.6	≤200	醋酸类
Z41W-40P(R)	4.0	6.0	4.4	0.6	≤200	硝酸类
Z41W-64P(R)	6.4	9.6	7.0	0.6	≤200	醋酸类

Z941H电动法兰闸阀特点-主要零件材质

阀体/阀盖	ZGICr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12M02Ti	ZG00Cr17Ni14M02	WCB
零件名称	ZGICr18Ni9Tit系列	ZG00Cr18Ni10系列	ZG1Cr18Ni12M02Ti系列	ZG00Cr17Ni14M02系列	WCB系列
闸板	ZGICr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12M02Ti	ZG00Cr17Ni14M02	1Cr13
阀杆	1Cr18Ni9Ti	00Cr18Ni10	1Cr18Ni12M02Ti	00Cr17Ni14M02	1Cr13
填料	PTFE编织	PTFE编织	PTFE编织	PTFE编织	石墨
垫片	304L＋PTFE	304L＋PTFE	316＋PTFE	316L＋PTFE	石墨
压盖	ZGICr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12M02Ti	ZG00Cr17Ni14M02系列	WCB
填料压环	1Cr18Ni9Ti	00Cr18Ni10	1Cr18Ni12M02Ti	00Cr17Ni14M02	1Cr13
螺栓	1Cr17Ni2	1Cr17Ni2	1Cr17Ni2	1Cr17Ni2	35CrMoA
螺母	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	45

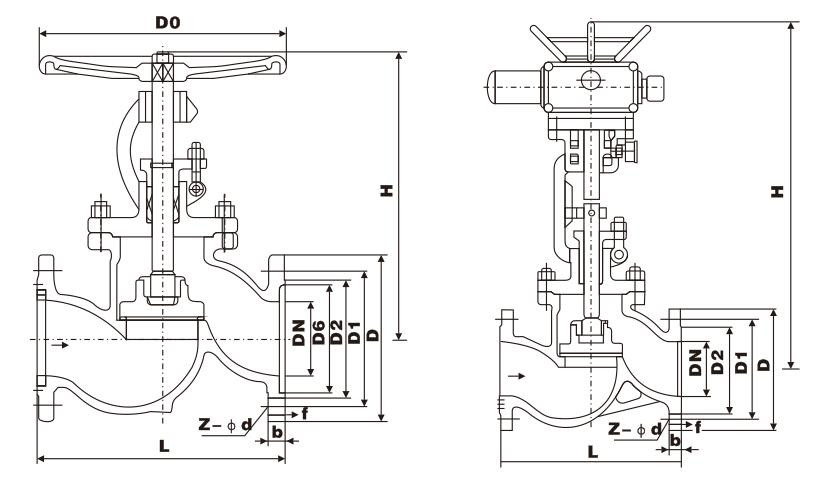

J941H电动截止阀主要外形尺寸



公称压力 PN(MPa)	通径 DN(mm)	L	D	D1	D2	b	Z-?d	D3	H	H1	D0	重量 (kg)
1.6	40	240	150	110	88	20	4-?17.5	164	602	602	300	68
	50	250	165	125	102	20	4-?17.5	164	610	610	300	69
	65	270	185	145	122	20	4-?17.5	164	612	612	300	80
	80	280	200	160	133	20	8-?17.5	195	690	690	300	83
	100	300	220	180	158	20	8-?17.5	220	833	833	300	94
	125	325	250	210	184	22	8-?17.5	268	867	876	300	125
	150	350	285	240	212	24	8-?22	280	958	958	300	160
	200	400	340	295	268	26	12-?22	370	1096	1096	300	225
	250	450	405	355	320	30	12-?26	460	1244	1244	300	348
	300	500	460	410	370	30	12-?26	530	1430	1474	400	485
	350	550	520	470	430	34	16-?26	610	1565	1663	400	696
	400	600	580	525	482	36	16-?30	710	1735	1886	400	1000
	500	700	715	650	585	44	20-?33	5860	1961	2181	400	1064
