| 材质 | 铸钢、不锈钢 |
|---|---|
| 公称通径 | 1/2~2 |
| 规格 | DN15-DN50 |
| 连接形式 | 法兰 |
| 驱动方式 | 电动、气动、液动、齿轮等 |
| 品牌 | 沃茈 |
| 型号 | J41Y |

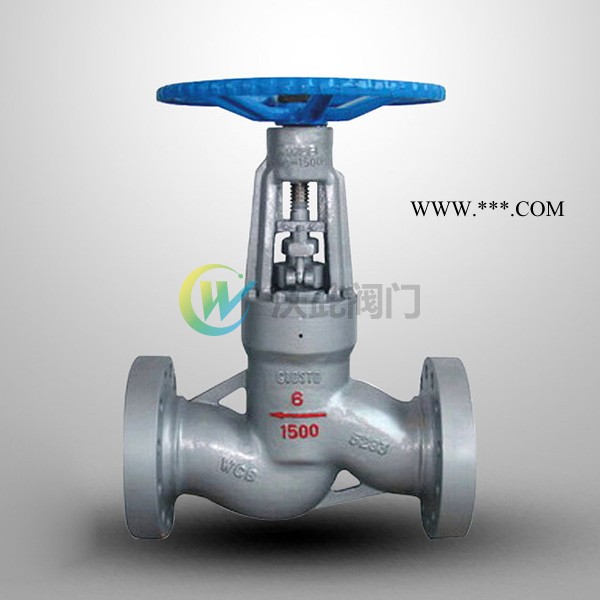

J41Y自密封截止阀产品详情J41Y自密封截止阀
产品概况
产品型号：J41Y
公称通径：NPS1/2"~2"
公称压力：Class900~2500Lb
驱动方式: 电动、气动、液动、齿轮等
结构长度：ANSI B16.10
法兰尺寸：ANSI B16.5
检验与测试：API598
J41Y自密封截止阀产品特点：
1、结构长度短，其结构长度只有传统法兰止回阀的1/4~1/8。
2、体积小、重量轻、其重量只有传统法兰止回阀的1/4~1/20。
3、阀瓣关闭快速，水锤压力小。
4、水平或垂直管道均可使用，安装方便。
5、流道通畅、流体阻力小。
6、动作灵敏、密封性能好。
7、阀瓣行程短、关阀冲击力小。
8、整体结构、简单紧凑、造型美观。
9、使用寿命长、可靠性高。
J41Y自密封截止阀产品用途：
沃茈阀门生产销售的J41Y自密封截止阀可用于给其中的压力可能升至超过系统压的辅助系统提供补给的管路上。
J41Y自密封截止阀主要零件材料及参数
| 主 要 零 部 件 | 阀体、阀盖、摇杆 | WCB | CF8 | CF8M | WC6、WC9 |
| 阀瓣 | WCB堆Cr13或硬质合金 | CF8堆硬质合金 | CF8M堆硬质合金 | WC6、WC9堆硬质合金 | |
| 阀座 | 25堆Cr13或硬质合金 | 304堆硬质合金 | 316堆硬质合金 | 20Cr1MoV堆硬质合金 | |
| 垫片 | 软铁、XB450 | 聚四氟乙烯 | 聚四氟乙烯 | 不锈钢 耐酸石棉缠绕垫 | |
| 螺栓 | 35CrMoA | 35CrMoA | 35CrMoA | 25Cr1Mo1V | |
| 螺母 | 45 | 45 | 45 | 35CrMoA | |
| 主要参数 | 适用介质 | 油品、水、蒸汽 | 硝酸类 | 醋酸类 | 油品、水、蒸汽 |
| 适用温度 ℃ | ≤425 | ≤200 | ≤200 | ≤550 |
J41Y自密封截止阀主要尺寸
| NPS | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 | |
| L(RTJ) | 900～1500Lb | 216 | 229 | 254 | 279 | 305 | 368 |
| 2500Lb | 264 | 273 | 308 | 349 | 384 | 451 | |
| H（开） | 900～1500Lb | 318 | 318 | 318 | 398 | 408 | 524 |
| 2500Lb | 333 | 333 | 333 | 410 | 420 | 524 | |
| W | 160 | 160 | 180 | 200 | 250 | 280 | |
| 重量 | 900～1500Lb | 15.5 | 16.9 | 18.9 | 28.9 | 32.3 | 52.8 |
| 2500Lb | 18.0 | 20.5 | 23.0 | 36.1 | 45.0 | 81.5 | |
