一、ZCS电磁阀产品概述：
ZCS电磁阀适用于以水或液体为工业介质，可自动化控制或远程控制水、油、液体等工作介质管路的通断。ZCS电磁阀采用橡胶密封，故对工作介质的清洁度大大降低，具有启闭迅速，可靠性高等特点。
二、ZCS电磁阀结构原理：
ZCS电磁阀为膜片一次开阀的先导式电磁阀，其结构主要由副阀和主阀组成。根据断电时所处状态的不同，可分为常闭电磁阀和常开电磁阀。
ZCS常闭电磁阀：常位时，活动铁 芯封住副阀口，阀腔内压力平衡，副阀、主阀口封闭。当线圈通电，产生电磁力将活动铁芯吸上，副阀打开，主阀腔内的介质自导阀口外泄，以致主阀膜片上下产生 压力差，膜片被迅速托起，主阀口开启，阀呈通路状态。当线圈断电，磁场消失，活动铁芯复位，封闭副阀口，继而副阀膜片上腔压力上升，主阀膜片压向阀座，阀又呈关闭状态。
ZCS常开电磁阀：当线圈通电时，产生磁场力，衔铁在磁力作用下下移，推动副阀阀杯下移，副阀关闭。随着主阀阀内上下压差趋向相等，主阀膜片由弹簧及自重压向密封 阀门关闭。当线圈断电后，磁力为零，衔铁和副阀阀环由于弹簧作用上升，副阀打开，主阀膜片上腔内介质经副阀流走、压力下降，当压力降到一定值后，主阀由上 下压差作用向上升起，主阀打开，阀门开启。

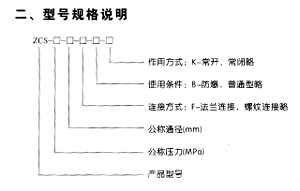

三、ZCS水用电磁阀型号规格说明：
四、ZCS电磁阀技术参数：
| 公称通径（mm） | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| 工作介质 | 液体、水、≤ΟE、及其他非腐蚀性流体 | |||||||||||||
| 功耗VA | 17 | 30 | ||||||||||||
| 阀体材质 | 铜 不锈钢 | 铸铁 | ||||||||||||
| 流量系数Kv值 | 2.8 | 5 | 8.5 | 12 | 18 | 28 | 45 | 70 | 110 | 180 | 250 | 600 | 870 | 1000 |
| 动作方式 | 常开常闭 | |||||||||||||
| 型式 | 先导式 | |||||||||||||
| 介质温度（℃） | -5～80 | -50～60 | ||||||||||||
| 工作压力（Mpa） | 0.05～1.0 | 0.1～1.0 | 0.15～1.0 | |||||||||||
| 额定电压 | AC220V·DC24V其余规格可作特殊订货 | |||||||||||||

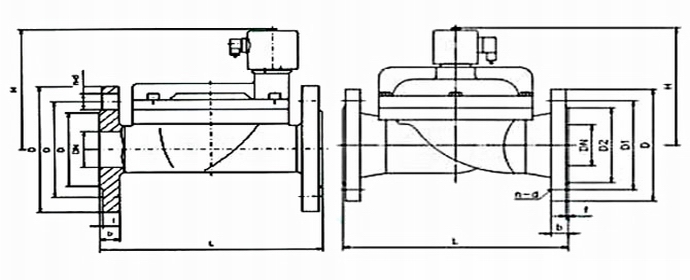

五、ZCS电磁阀安装尺寸：
| 公称通径DN | 内螺纹连接 | 法兰连接 | |||||||||
| 内螺纹 | 外形尺寸 | 外形尺寸 | 法兰尺寸 | ||||||||
| G | H | L | H | L | D | D1 | D2 | n-d | b | f | |
| 15 | 1/2″ | 105 | 90 |
|
|
|
|
|
|
|
|
| 20 | 3/4″ | 114 | 100 |
|
|
|
|
|
|
|
|
| 25 | 1″ | 138 | 120 | 130 | 160 | 115 | 85 | 65 | 4- 14 | 16 | 3 |
| 32 | 11/4″ | 151 | 137 | 137 | 180 | 140 | 100 | 76 | 4- 18 | 18 | 3 |
| 40 | 11/2″ | 155 | 145 | 152 | 200 | 150 | 110 | 84 | 4- 18 | 18 | 3 |
| 50 | 2″ | 187 | 188 | 152 | 230 | 165 | 125 | 99 | 4- 18 | 20 | 3 |
| 65 |
|
|
| 222 | 290 | 185 | 145 | 118 | 4- 18 | 20 | 3 |
| 80 |
|
|
| 239 | 310 | 200 | 160 | 132 | 8- 18 | 20 | 3 |
| 100 |
|
|
| 255 | 350 | 220 | 180 | 156 | 8- 18 | 22 | 3 |
| 125 |
|
|
| 416 | 360 | 250 | 210 | 184 | 8- 18 | 22 | 3 |
| 150 |
|
|
| 440 | 400 | 285 | 240 | 211 | 8- 22 | 24 | 3 |
| 200 |
|
|
| 443 | 600 | 340 | 295 | 266 | 8- 22 | 24 | 3 |
| 250 |
|
|
| 493 | 750 | 395 | 350 | 319 | 12- 22 | 26 | 3 |
| 300 |
|
|
| 549 | 850 | 445 | 400 | 370 | 12-φ22 | 26 | 4 |
