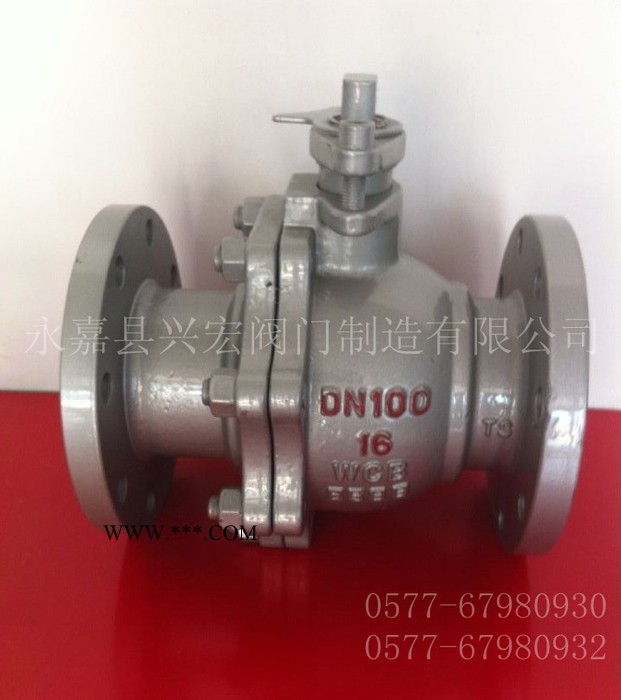

| 标准 | 国标 |
|---|---|
| 材质 | 碳钢 |
| 工作温度 | 常温 |
| 公称通径 | 100 |
| 结构形式 | 浮动球球阀 |
| 连接形式 | 法兰 |
| 驱动方式 | 手动 |
| 适用介质 | 水 |
| 压力环境 | 低压 |
| 品牌 | 兴宏 |
| 型号 | Q41F-16C |
1、原理球阀的启闭件是个球体，球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。2、适用场所低压、小口径管道上用于截断水流和改变水流的分配或需快速启闭的场所。3、特点1）、流动阻力小；2）、结构简单；3）、体积小、重量轻；4）、球阀的密封面材料选用塑料、密封性好；5）、操作方便，开闭迅速，便于远距离的控制；6）、维修方便，密封圈一般都是活动的，拆卸更换方便；7）、全开或全闭时，球体和阀座的密封面与介质隔离，介质通过不会引起阀门密封面的侵蚀。4、分类1）、常用的球阀按其工作原理分为浮动式球阀、固定式球阀、升降杆式球阀等。2）、球阀按其通道位置可分为直通式，三通式和直角式。后两种球阀用于分配介质与改变介质的流向。5、施工、安装要点1）、安装位置、高度、进出口方向必须符合设计要求，连接应牢固紧密。2）、安装在保温管道上的各类手动阀门，手柄均不得向下。3）、阀门安装前必须进行外观检查，阀门的铭牌应符合现行**标准《通用阀门标志》GB 12220的规定。对于工作压力大于1.0 MPa 及在主干管上起到切断作用的阀门，安装前应进行强度和严密性能试验，合格后方准使用。强度试验时，试验压力为公称压力的1.5倍，持续时间不少于5min，阀门壳体、填料应无渗漏为合格。严密性试验时，试验压力为公称压力的1.1倍；试验压力在试验持续的时间应符合GB 50243标准要求，以阀瓣密封面无渗漏为合格。4）、阀法兰与管线法兰间按管路设计要求装上密封垫。5）、带传动机构的球阀，按产品使用说明书的规定安装。6、执行标准1）、产品标准《通用阀门法兰和对焊连接钢制球阀》GB/T12237-89《铁制和铜制球阀》GB/T 15185-1994《钢制阀门 一般要求》GB/T 12224-2005《生活饮用水输配水设备及防护材料的安全性评价标准》 GB/T 17219-19982）、工程标准《建筑给水排水及采暖工程施工质量验收规范》GB 50242-2002《通风与空调工程施工质量验收规范》GB 50243-20025参数等级1、公称压力或压力级：PN1.0-32.0MPa、ANSI CLASS 150-900、JIS10-20K；2、公称通径或口径：DN6～900、NPS 1/4 ～36；3、连接方式：法兰、对焊、螺纹、承插焊等；4、适用温度：-196℃～540℃；5、驱动方式：手动、蜗轮蜗杆传动、气动、电动、液动、气液联动、电液联动；6、阀体材料：WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8(304)、CF3(304L)、CF8M(316)、CF3M (316L)、Ti。选用不同的材质，可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。
