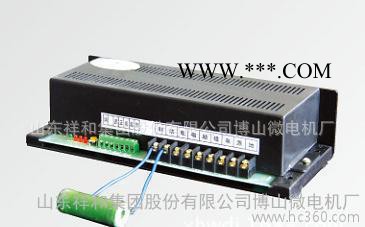

 WK411 直流调速电源

山东祥和集团股份有限公司博山微电机厂专业生产制造各种电机 微电机 永磁直流电机 直流伺服电机 行星减速电机 方箱减速电机 蜗轮蜗杆减速电机 电机用直流调速电源

【WK/SK直流电动机稳压控制电源】
该系列稳压电源采用脉宽调制技术，选用当今先进的开关器件设计生产的，具有体积小，工作无噪音、效率高、并具有先进的短路保护功能（能保证电动机频繁正反转），且替代可控硅调速电源的理想换代产品。

安全操作事项：
1.调速SPEED选用4K7电位器，要求电位器接线片与电位器外壳间耐压强度不低于500V，ON/OFF、CW/CCW及电位器要用绝缘良好的导线与调速器进行联接，ON/OFF用于控制马达的起动、停止，CW/CCW用于马达正反转控制。
2.与电磁式马达联接时，请分清马达的电枢与励磁，并分别正确接到调速器相应端子上，切不可接反，否则将会损坏调速器，与永磁式马达联接时，请直接将马达联接与电枢端口，励磁端口空着不用。
3.此调速器要根据所配马达功率大小适当调整IR.COMP电位器，具体调节方法：首先将IR.COMP电位器逆时针旋到底，起动调速器，使马达低速运转，然后顺时针调节IR.COMP电位器，边调速边观察LED4，若LED4闪烁时，请将IR.COMP逆时针旋到LED4刚好不闪烁时，调节即告结束。
4.若要改变马达转向，请将调速器电枢端口的A+、A-对调即可，若要求马达在工作过程中换向的，请选用带H型的，因此型号调速器内部已带有换向继电器与能耗制动继电器，通过程序进行自动换向，换向过程中继电器马达均无火花。
5.H型所接制动电阻大小要根据制动时间选取，一般取十几欧姆到几十欧姆，需要制动时间短，电阻阻值小，反之电阻取大一些，其值尽量不要小于10欧，电阻功率大于10W。（注意：不要将电阻直接接在接线杆上，因电阻发热厉害，荣誉将接线柱熔化。）
概述：
该系列稳压电源采用脉宽调制技术，选用当今先进的开关器件设计生产的，具有体积小，工作无噪音、效率高、并具有先进的短路保护功能（能保证电动机频繁正反转），且替代可控硅调速电源的理想换代产品。
安全操作事项：
1.调速SPEED选用4K7电位器，要求电位器接线片与电位器外壳间耐压强度不低于500V，ON/OFF、CW/CCW及电位器要用绝缘良好的导线与调速器进行联接，ON/OFF用于控制马达的起动、停止，CW/CCW用于马达正反转控制。
2.与电磁式马达联接时，请分清马达的电枢与励磁，并分别正确接到调速器相应端子上，切不可接反，否则将会损坏调速器，与永磁式马达联接时，请直接将马达联接与电枢端口，励磁端口空着不用。
3.此调速器要根据所配马达功率大小适当调整IR.COMP电位器，具体调节方法：首先将IR.COMP电位器逆时针旋到底，起动调速器，使马达低速运转，然后顺时针调节IR.COMP电位器，边调速边观察LED4，若LED4闪烁时，请将IR.COMP逆时针旋到LED4刚好不闪烁时，调节即告结束。
4.若要改变马达转向，请将调速器电枢端口的A+、A-对调即可，若要求马达在工作过程中换向的，请选用带H型的，因此型号调速器内部已带有换向继电器与能耗制动继电器，通过程序进行自动换向，换向过程中继电器马达均无火花。
5.H型所接制动电阻大小要根据制动时间选取，一般取十几欧姆到几十欧姆，需要制动时间短，电阻阻值小，反之电阻取大一些，其值尽量不要小于10欧，电阻功率大于10W。（注意：不要将电阻直接接在接线杆上，因电阻发热厉害，容易将接线柱熔化。）

  山东祥和集团股份有限公司博山微电机厂 WK411 直流调速电源 适用于SZ系列直流伺服电动机；ZYT系列永磁直流电动机；J-SZ（ZYT）-PX系列直流减速电机；直流减速电机等直流电机使用。

    WK411（PWM411）型 AC220V DC 0-110V 4A

    WK422（PWM422）型 AC220V DC 0-220V 4A

    WK611（PWM611）型 AC220V DC 0-110V 6A

    WK622（PWM622）型 AC220V DC 0-220V 6A
