| 标准 | 国标 |
|---|---|
| 材质 | 镀锌板 |
| 工作温度 | 常温 |
| 公称通径 | 20mm |
| 规格 | 200*200 |
| 连接形式 | 焊接 |
| 流动方向 | 单向 |
| 密封形式 | 通风调节阀 |
| 适用介质 | 空气 |
| 形态 | 蝶式 |
| 压力环境 | 常压 |
| 品牌 | 信贝 |
| 型号 | XQ-1 |
| 加工定制 | 否 |
| 通道位置 | 直通式 |

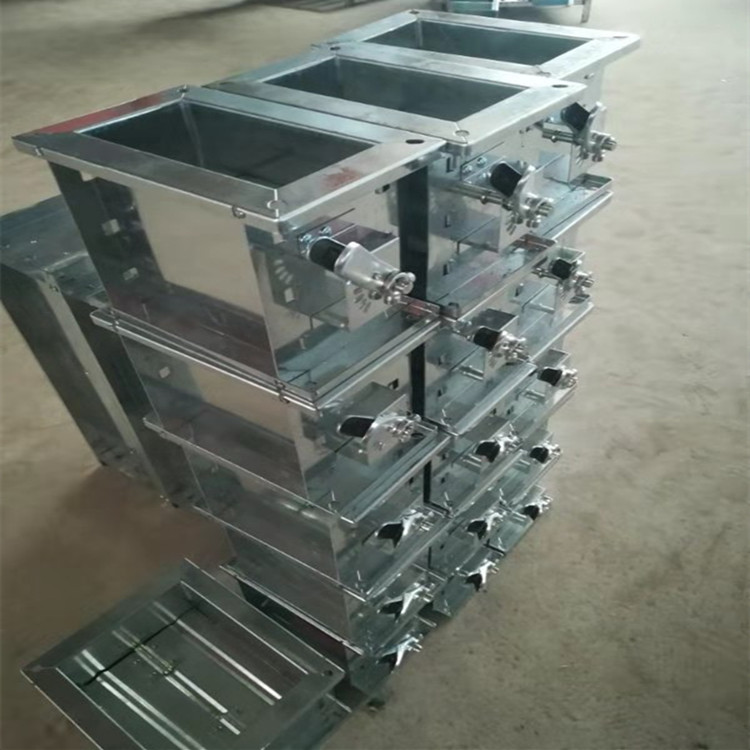

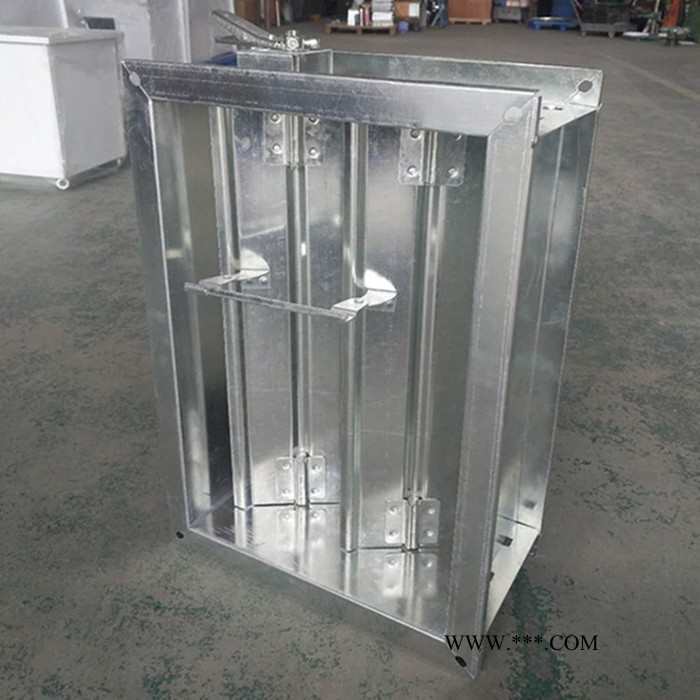

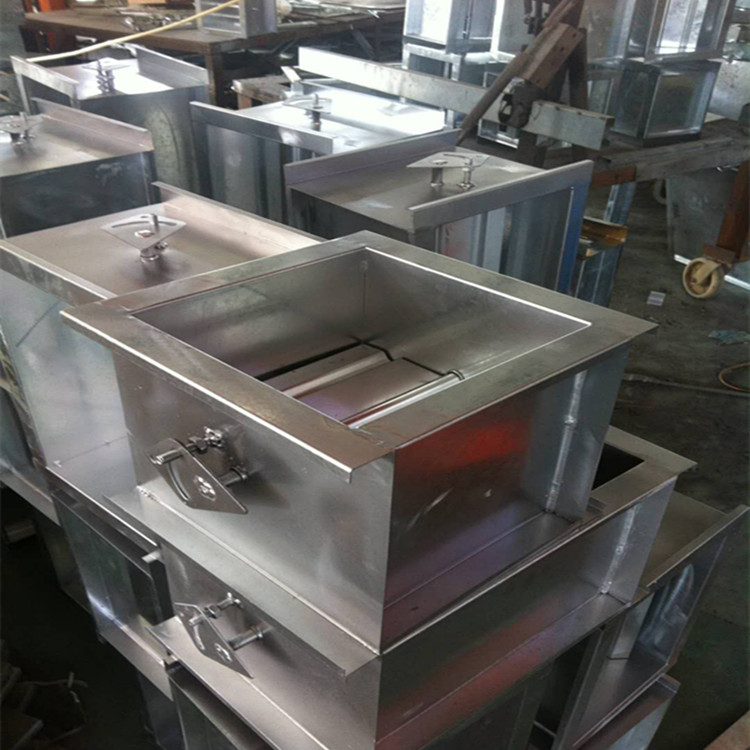

风量调节阀是我公司开发生产的新型风量调节阀，它集国外风阀及国内多家风阀之优点。具有结构简单合理、泄漏量小、摩擦力矩小、运转灵活、叶片刚性好、耐腐蚀、品种齐全等优点。其性能及各项参数指标已超过JB/T7228-94标准之规定，可以广泛用在工业和民用空调及通风系统中，以达到控制风量的目的。
适用：对开多叶风量调节阀，一般用在空调、通风系统管理中，用来调节支管的风量，也可用于新风与回风的混合调节。该阀分为手动和电动两种，按密封性分，还可分为密闭行和普通型两种。电动可以自动控制调节风量与自控系统配套。
风量调节阀型号说明
1、SFT-手动对开多叶风量调节阀（SFT-1为矩形，SFT-2为方圆形）
2、DFT-电动风阀(DFT-1为矩形，DFT-2为方圆形)
3、SMFT-手动密闭对开多叶风量调节阀（SMFT-1为矩形，SMFT-2为方圆形）
4、DMFT-电动密闭风阀（DMFT-1为矩形，DMFT-2为方圆形）
5、DFT-电动对开多叶风量调节阀（DFT-3为矩形，DFT-4为圆形），可控制调节风量
6、DMFT-电动密闭多叶风量调节阀（DMFT-3为矩形，DMFT-4为圆形），可控制调节风量。
三、FT系列风量调节阀的主要技术参数
| 序号 | 内容 | 通用性能及参数 |
| 1 | 阀体厚度 | 矩形阀为210mm，方圆形阀为260mm，特殊要求时可按要求制造 |
| 2 | 阀体框架 | 2mm厚钢板，冷轧成型后焊接而成。分镀锌板和普通Q235板两种 |
| 3 | 叶片 | 1mm厚镀锌板，冷轧成瓦楞状，二片对合点焊而成。普通Q235板2mm厚冷轧成瓦楞状 |
| 4 | 叶片轴及连杆 | 12x12方轴或11.5冷拔圆轴，14x3冲压连杆，均为45#钢镀锌纯化处理 |
| 5 | 轴承 | 黄铜H62 |
| 6 | 漏风量 | 普通风量阀漏风量小于2%，密闭阀采用特种高温弹性橡胶作为密封性材料，泄漏量低 |
| 7 | 阀外形 | 有矩形和方圆形二种，圆形风道，选用方圆形风阀，解决了圆阀泄漏量大的缺点 |
| 8 | 阀的组合 | 除单体阀外，还可由若干单体阀组合成较大的组合阀，阀中各单体阀可联动同步运转 |
| 9 | 使用温度 | -40℃-+95℃或-50℃-+300℃ |
| 10 | 对叶片轴允许**大扭矩 | 35NM |
| 11 | 流量特性 | 叶片对开时流量特性为等百分比 |
| 12 | **大允许静压及流入速度 | 由允许静压及流入速度曲线查出（图二） |
| 13 | 驱动方式 | 手动、电动 |
