| 类型(通道位置) | 二通式 |
|---|---|
| 零部件及配件 | 阀杆 |
| 标准 | 国标 |
| 材质 | 碳钢 |
| 工作温度 | 常温 |
| 公称通径 | 100 |
| 规格 | dn300,dn400,dn500 |
| 结构形式 | 斜板式 |
| 介质温度范围 | 200 |
| 口径 | dn1000 |
| 连接形式 | 法兰 |
| 流动方向 | 单向 |
| 驱动方式 | 手动 |
| 适用介质 | 空气 |
| 形态 | 旋转式 |
| 用途 | 风量调节 |
| 压力环境 | 常压 |
| 品牌 | 鑫龙 |
| 型号 | 手动 |
| 加工定制 | 是 |

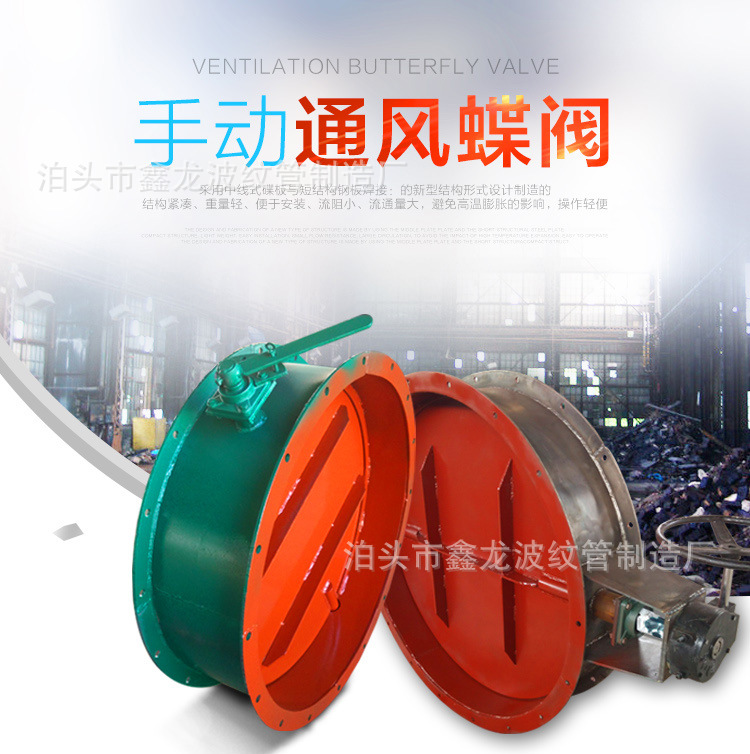

通风蝶阀产品介绍：
通风蝶阀采用与阀体相同材料加工成密封圈，其适用温度随阀体选材而定，公称压力≤1.0MPa，一般适用于工业、冶金、环保等管道作通风调节介质流量之用。
通风蝶阀应用范围：
通风蝶阀适用温度随阀体选材而定，公称压力≤1.0MPa，一般适用于工业、冶金、环保、化工、建材、电站、玻璃等行业中的通风、环保工程的含尘冷风或热风气体管道中，作为气体介质调节流量或切断的管道控制装置。通风蝶阀在管道中一般应当水平安装。
通风蝶阀结构特点：

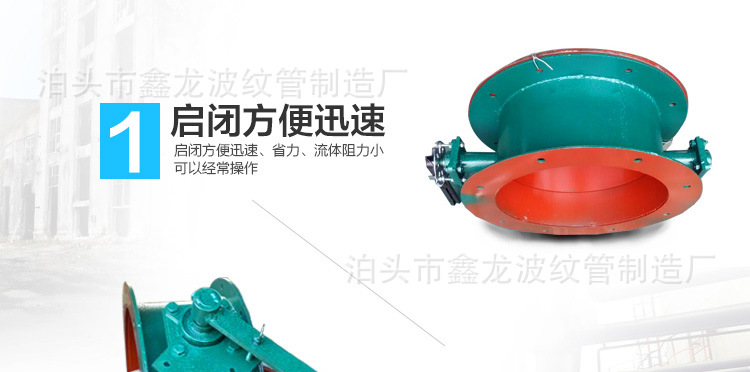

1、通风蝶阀设计新颖、合理，结构独特，重量轻，启闭迅速。
2、蝶阀操力矩小，操作方便，省力灵巧。
3、采用适应的材料以满足低、中、高不同介质温度其及腐蚀性介质等。

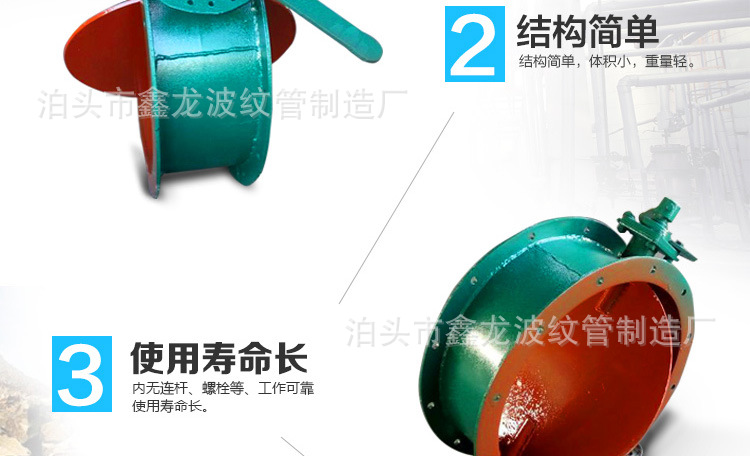

4、内无连杆、螺栓等、工作可靠、使用寿命长，不受介质流向影响
采用标准:
设计标准：GB/T 12238-1989；JB/T8692-1998
法兰连接尺寸：GB/T9115．1-2000
结构长度：GB/T12221-1989；
压力试验：GB/T 13927-1992；JB/T9092-1999

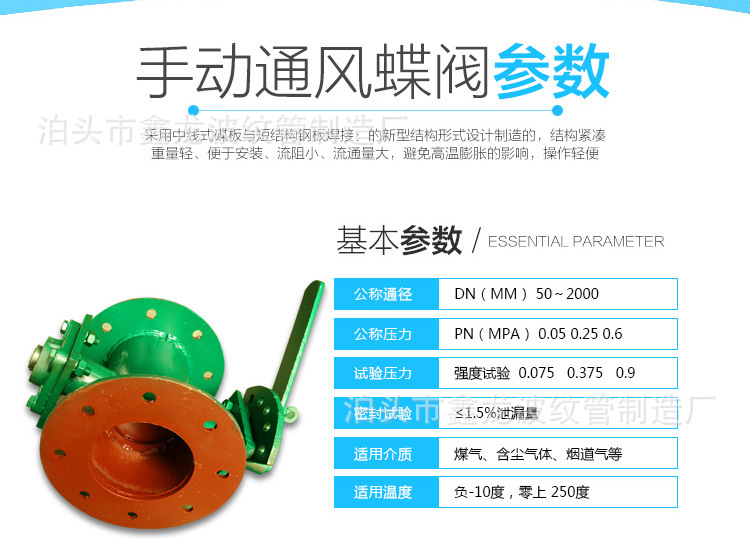

主要技术参数
公称通径 ：50～2000DN（mm） 公称压力： 0.05 0.250.6PN（MPa）
密封试验：≤1.5％泄漏量
适用介质：煤气、含尘气体、烟道气等
驱动形式：手动、蜗杆蜗轮传动、气传动、电传动
主要零件的材质
零件名称：材料
阀体：铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料
蝶板：铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料
密封圈：与阀体相同
阀杆：碳钢、2Crl3、不锈钢、铬镍钼钛钢
填料：柔性石墨
