| 是否进口 | 否 |
|---|---|
| 货号 | ADGR-1 |
| 产品系列 | 软起动器 |
| 用途 | 减压起动 |
| 额定绝缘电压 | 12000（V） |
| 防护等级 | IP40 |
| 应用场景 | 电动机控制与保护 |
| 操作方式 | 手动 |
| 是否可逆 | 是 |
| 额定冲击耐受电压 | 42（KV） |
| 软起基值电压 | 3.3KV |
| 控制电动机功率 | 1000KW |
| 斜坡下降时间 | 0-120（s） |
| 突跳起动时间 | 0.2（s） |
| 适用电机 | 三相鼠笼式电机 |
| 产品认证 | CCC |
| 订货号 | ADGR-1 |
| 最小包装数 | 1台 |
| 物料编号 | ADGR-1000 |
| 3C证书编号 | 2007010301227275 |
| 规格报价 | 1000KW |
| 是否跨境货源 | 否 |
| 产地 | 中国襄阳 |
| 额定电流 | 500（A） |
| 额定电压 | 10000（V） |
| 类型 | 软起动器 |
| 品牌 | 奥东电气 |
| 型号 | ADGR |
| 加工定制 | 是 |
吉林白城市 10KV高压电机软启动柜厂家 10KV高压电机软起动器厂家，ADGR高压固态软起动装置出厂检测报告和检验方法，心用在产品质量上，效果**在产品质量上表现，奥东电气生产的高压固态软起动装置出厂前要经过哪些检测呢，涉及到产品性能和使用效是方法都必须要经过检测，如：接线检测，看每一根线是否都接到位，是否都接对，通电测试，看设备是否能正常动行，带负载运行测试，看设备能否正常起动，打耐压测度，检测设备的耐压值，各种保护测试等，以下做详细介绍：
接线及检查
(1) 接线前，请保证所有开关处于断开位置。
(2) 请按照中高压柜相关标准对软启动柜进行安装。
(3) 主回路连接：端子R-S-T连接电源端
端子U-V-W连接电机端。
(4) 控制端子连接：由用户提供AC220V/50HZ，接至仪表室用户端子的相应位置上。
(5) 接地：将接地电缆接在柜体的地排（GND）上。
请检查主回路电压和控制回路电压是否与软起动装置的电压等级匹配。
软起动装置将部分信号预留在外控接线端子上，用户可根据需要接线。
2.2.2 送电及操作
(1) 将控制电源（AC220V）微型断路器装置于闭合位置，此时软起动面板上的LCD人机界面显示“STOP”、停止指示灯点亮（绿色）、三相数显电压/电流分布被点亮。
(2) 将上端主电源断路器置于闭合位置，此时软起动面板上的带电显示器发光二级管被点亮（表示三相主电源带电），数显电压表显示三相主电源电压。
(3) 在待机情况下，浏览软起动装置内部设置参数，确保参数设置与实际负载相匹配。
(4) 请确保当前三相电源正常的情况下，方可进行操作。
2.2.3 控制方式
（1）本装置具有本控/远控/DCS控制三种起停控制方式，用户可通过面板上的转换开关进行转换（禁止在装置运行过程中切换）。
本装置启动控制分为“软起/直起”两种方式
软起方式：将“软起/直起”钥匙开关选择“软起”位置，按起动按钮（绿色），电机开始起动。用户可通过本装置上的三相数显电流表，观察电机起动过程及运行过程中的电流。电机起动完成后，自动切换到旁路运行状态，装置上的运行指示灯被点亮（红色）。
起动或运行过程中接下面板上的红色停止按钮，则电机停机且面板停止指示灯亮（绿色）。
当装置检测到故障后，面板上的故障指示灯（黄色）亮，且电机自动停止运行。
故障必须被清除后才能进行下一次操作（用户可通过切断外部控制AC220V电源的方式清除面板上的故障显示）。
直起方式：将“软起/直起”钥匙开关选择“直起”位置，按起动按钮（绿色），真空接触器吸合。用户可通过本装置上的三相数显电流表，观察电机起动过程及运行过程中的电流。电机通过真空接触器直接运行，运行指示灯被亮（红色）。
起动或运行过程中按下面板上的红色停止按钮，则电机停机且面板停止指示灯亮（绿色）。
当装置检测到故障后，面板上的故障指示灯（黄色）亮，且电机自动停止运行。
故障必须被清除后才能进行下一次操作（用户可通过切断外部控制AC220V电源的方式清除面板上的故障显示）。
起动或运行过程中发生紧急情况，可通过装置面板上的急停按钮紧急停车。
本装置出厂时，默认为本地控制、软起模式与断路器柜连锁信号处于闭合位置。
若高压固态软起动装置为一拖多的情况，则参照上述操作方法进行操作，当一台电机起动完成后，间隔时间必须大于10分钟后，方可起动第二台电机。 设备出厂前检测报告和检验方法：(技术咨询热线：0710-3231378 13476391968 乔工）
简单介绍：
ADGR系列高压固态软起动装置(以下简称软起动装置)是采用新理念设计的高压电机软起动装置，主要适用于鼠笼式异步、同步电动机起动和停止的控制与保护。该装置采用多个可控硅串并连而成，可满足不同的电流及电压要求。
产品广泛应用于额定电压 3000—10000V 的电力、建材、化工、冶金钢铁、造纸等行业。能很好地与水泵、风机、压缩机、粉碎机、搅拌机、皮带机等各种机电设备配套使用，是理想的高压电机起动及保护设备。

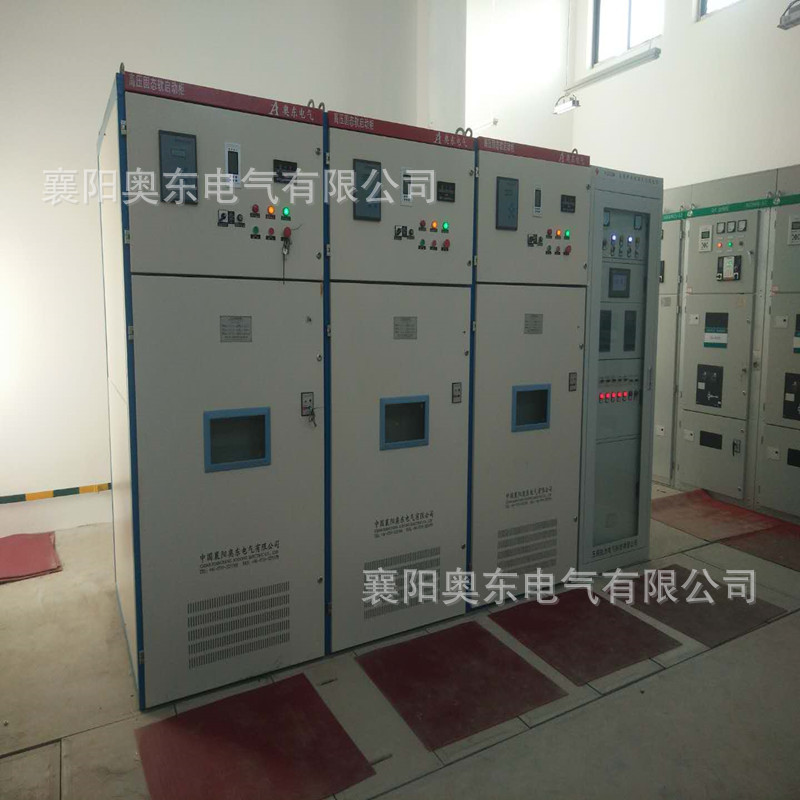

用户现场图片：(技术咨询热线：0710-3231378 13476391968 乔工）
技术特点
1、免维护：可控硅是无触点的电子器件，不同于其他类型的产品需经常维护液体和部件等，把机械寿命变为电子元件使用寿命，连续运行数年也无需停机维护。
2、备份特性：装置内部装有可直接起动电机的真空接触器，如果ADGR出现故障，可利用真空接触器直接起动电机，以保证生产的连续性。
3、安装使用简单：ADGR是一个完整的电机动控制和保护系统，安装时只需连接电源线和电机线即可投入运行，在加高压运行前，允许使用低压对整个系统进行电气测试。
4、先进的光纤传输技术，实现高压晶闸管的触发检测与低压控制回路之间的隔离。
5、以高压晶闸管为主回路部件，并具有均压保护和过电压保护系统。
6、ADGR 安装电磁闭锁装置，防止在带电情况下误入高压装置内。
7、中/英文液晶触摸屏显示系统，操作界面人性化。
8、具有 RS-485 通讯接口，可与上位机或集中控制中心进行通信。
9、所有电路板均经过严格的老化实验。
10、采用 32 位ARM核微控制器执行中心控制，控制实时高效、显示直观、可靠性高、稳定性好。
