| CCC证书编号 | 2007010301227275 |
|---|---|
| 操作方式 | 自动 |
| 防护等级 | IP40 |
| 类型 | 综合起动器 |
| 是否可逆 | 是 |
| 适用电机 | 三相电机 |
| 应用场景 | 电动机控制与保护 |
| 用途 | 减压起动 |
| 额定电流 | 150A |
| 规格 | 1000*1500*2300 |
| 额定电压 | 380V |
| 品牌 | 奥东电气 |
| 型号 | ADGY |
| 加工定制 | 是 |
| 质量认证 | ISO9001 |
西藏山南市 10KV高压电机软启动器价格 奥东电气厂家直供
软启动之乡，湖北襄阳奥东电气，专业生产高压开关电抗一体化软启动柜，高压固态软起动柜、高压开关固态一体化软启动柜、高压笼型液阻软启动柜、高压绕线液阻软启动柜、高压智能磁控软启动柜、高压电抗软启动柜、高压变频器、静止式进相器、智能式变负载进相器、高压电动机无功**地补偿柜、高压电动消防泵巡检控制柜、全数字同步电机励磁柜、高压开关柜。

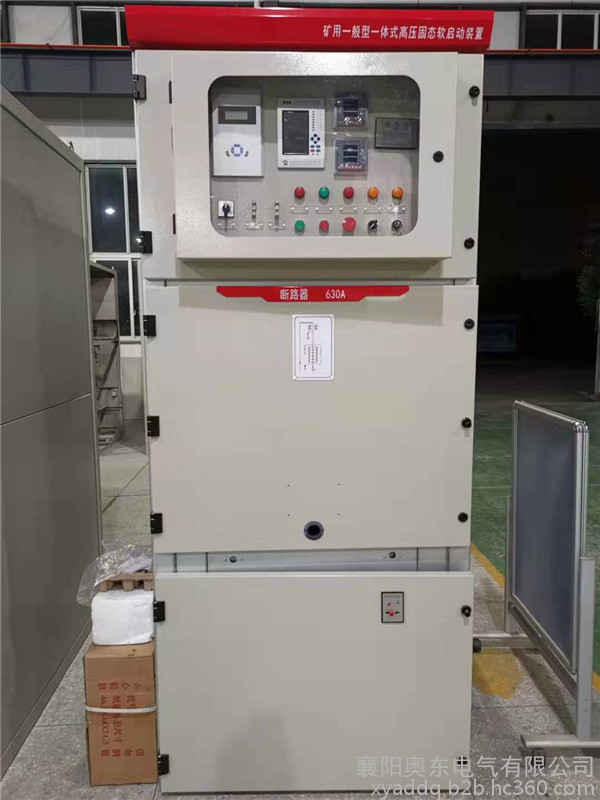

【襄阳奥东】高压固态软启动柜，空压机配套软启动柜 高压软启动柜厂家，主要适用于鼠笼式异步、同步电动机的启动和停止的控制与保护。它采用高质量干式软启动器，控制输出电压、使电动机平稳地启动和停止。它具有过载、缺相、启动峰值过流等故障保护功能，使用它能有效地避免因电动机启动电流过大给电网带来的有害冲击、能在有限的电网容量下正常使用大功率电机并延长其使用寿命,奥东电气一体式高压固态软启动柜，通过检测，试验，取得型式试验报告，适用于水利，水电，化工，钢铁等行业。
设备应满足的标准：
设备需满足的技术标准。
高压固态软启动器符合以下标准：
《一般型电气设备》---GB/T12173-2008
《高压开关设备通用技术条件》---GB11022
《3~35KV 交流金属封闭开关设备》---GB3906
《交流高压隔离开关和接地开关》---GB1995-99
《电流互感器》---GB1207-96
《电压互感器》---GB1208-97
《电器设备接线端子和特定导线 线端的识别及应用字母数字系统的通则》---GB/T4026-1992
《电线电缆识别标志》---GB6995.1-5-1996
《电能质量公用电网谐波的要求》---GB/T14549-1993
《高压开关设备和控制设备标准的共用条款》---IEC60694
《电气继电器》---IEC60255
《设备端子和特定导线的线端标识,包括字母数字系统的一般规则》---IEC60445
《高压交流接触器》---IEC60470
《外壳防护等级（IP 代码）》---IEC60529
《电磁兼容性》---IEC61000
主要核心器件表：
软启动装置控制系统、干式软启动器，高压真空断路器、高压真空接触器、电流互感器、微机何护装置，操控装置，熔断器、控制板、低压控制器，柜体：下进下出： 1200mm×2300mm×1500mm（柜体尺寸和进出线方式可根据用户要求订制）
可实现的功能：
1、高压开关柜进出线功能；
2、软启动柜降低起动电流功能；
3、旁路柜功能；
4、水利行业使用中各种保护功能；
检验项目：
防护等级试验，绝缘试验，局部放电试验，回路电阻测量，温升试验，短时耐受电流和峰值耐受电流试验，关合和开断能力验证。
设备性能及关键技术指标
1使用环境
1、周围空气温度不高于+50℃,且24H内平均温度不高于+45℃，不低于-20℃；
2、空气相对湿度在Z高温度+50℃时不超过50%,在较低温度时有较高的相对温度，如+20℃时为90%；
3、海拔高度1500m；
4、安装场所：室内水泥地面
5、技术指标
6、真空开关部件：在启动完成后，三相真空旁路接触器自动吸合，电动机投入电网运行。
7、信号采集与保护部件：通过电压互感器、电流互感器、避雷器、零序电流互感器对主回路电压、电流信号进行采集，主CPU控制并进行相应保护。
8、系统控制与显示部件：32位ARM 核微控制器执行中心控制、LCD 液晶触摸屏显示，可显示三相电压、电流，故障信息、运行状态等。
9、柜中的绝缘件（采用SMC材料，外涂红色，且应有清晰的警告标语）不可用环氧板替代。
10、金属封闭式柜体有防止因本柜故障殃及相邻柜体的隔离功能。柜体通风驱潮效果良好。
11、金属封闭式柜体能防止因本身缺陷、异常或误操作导致的内电弧伤及工作人员。
12、电力电缆的连接，电缆头的安装位置及连接方式，检修、试验时拆线及接线方便，快捷。
13、在金属封闭式柜体中，凡采用非金F属制成的隔板加强相间或相对地间绝缘时，高压带电裸导体与该绝缘板间保持：10KV不小于30mm的空气间隙。绝缘板为阻燃材料制成。
14、接地：柜体设有专用的接地导体，此导体为铜质。该接地导体设有与接地网相连的固定连接端子，并有明显的接地标志。接地回路所能承受的峰值耐受电流和短时耐受电流与主回路相适应；专用接地导体能承受可能出现的Z大短时耐受电流；接地汇流排以及与之连接的导体截面，能通过额定短路开断电流的87%。
15、软启动器有可靠的措施，同时采取必要的过电压措施，确保干式软启动装置在任何状况下都有完好运行。
16、干式软启动装置在启动过程中,具备对电机和软启动本身的过载保护功能，对传动机械的机械保护，消除转矩浪涌并降低冲击电流。启动时电网压降小，无二次浪涌冲击。电机均匀加速，无机械冲击。
17、采用液晶显示屏操作、观测简单，软启动柜具有操作密码保护，柜内设计有连锁措施，Z大限度的降低对现场运行人员的要求。
18、可以通过调整设定参数优化启动曲线。
19、启动时间控制在0-120秒范围以内，具体时间应由仿真数据和现场工艺实际负载情况，现场调试确定。启动电流Z大值控制在1.5Ie-4.5Ie范围以内，实现电流闭环控制，电流的调整为平滑性曲线，无二次冲击。
20、电动机启动过程中，通过合理设定参数可使系统压降不超过5%。依据电动机启动特性和供电系统情况，通过设计和现场调试，达到启动时间和启动电流的Z佳配合。
21、产品可以用400V低压电动机进行性能测试。
22、产品可以实现软启动的控制方式在软启动/直接启动之间切换，并且具有**地/远方转换控制开关，实现各种控制。
23、产品显示屏为液晶显示屏，人机界面良好。可以显示电机额定电流、平均电流、L1相电流、L2相电流、-L3相电流、-模拟口值% 、输出电压% 、启动 时时间、刹车 时时间
24、柜体部分：柜体框架采用敷铝锌板材质，按矿用一般型标准采用双层柜门，设计结构、材料能够承受机械力、电动力和热力的影响。表面经静电粉末喷涂处理，柜体的表面均为环氧粉沫喷涂.外壳防护等级为IP41，开关柜按IEC有关标准设计生产。
25、柜内所有二次元件必须使用原装施耐德或ABB产品。

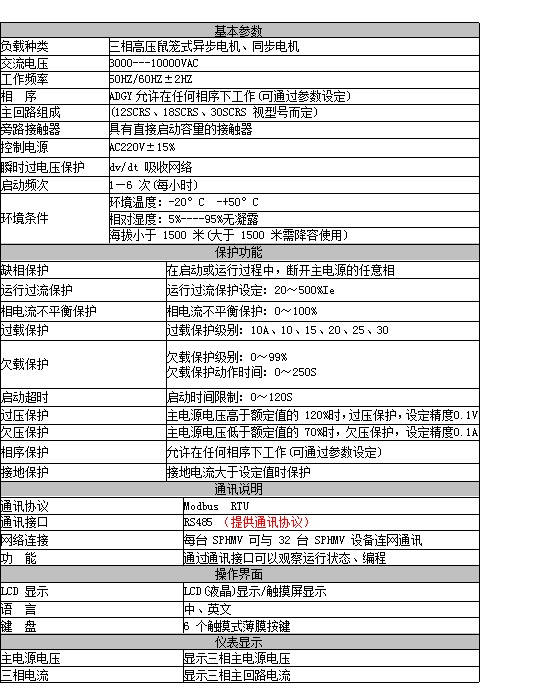

技术参数：

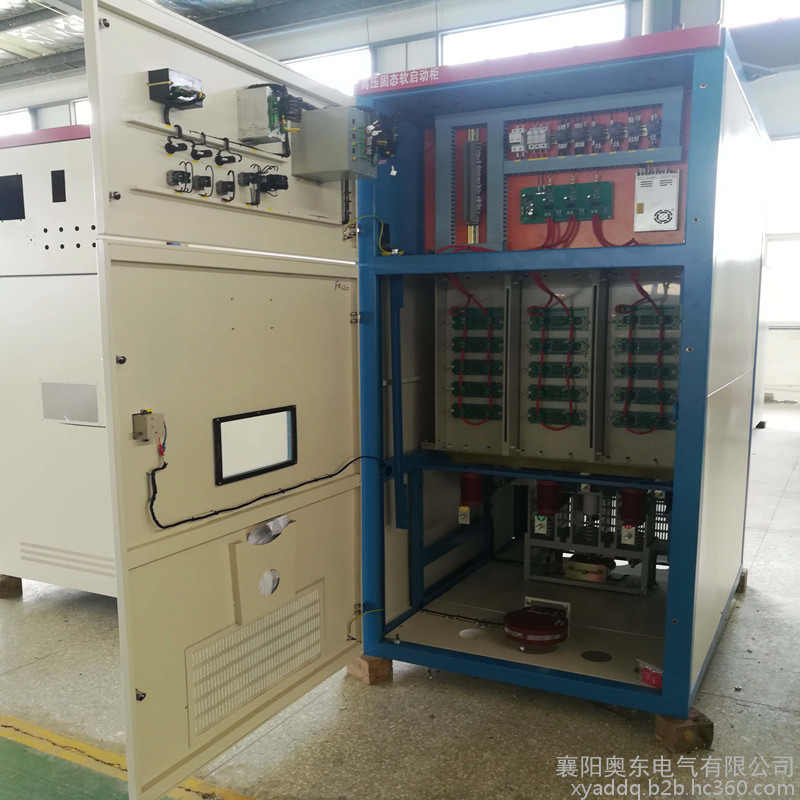

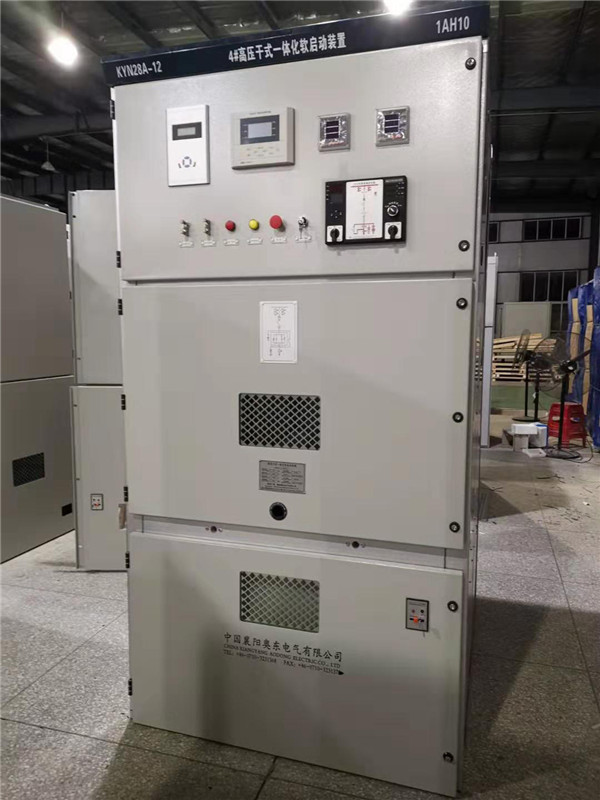

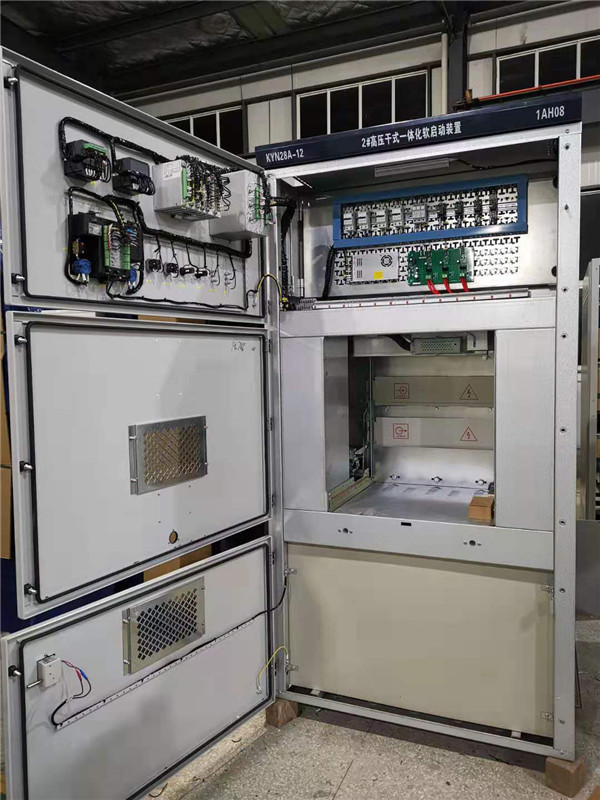

生产现场：

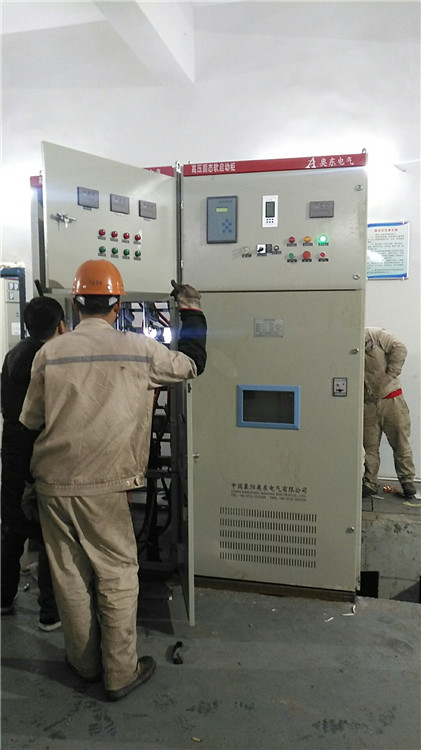

用户现场：
质量保证：
1、必须保证设备的技术水平，保证所购设备及供应的备件全新、可靠，保证正常的操作和维护下长期使用的要求并且符合本规定的所有技术要求。
2、对整体项目的设计、制造以及质保责任，从合同设备Z终验收证书的实际签署日期开始，至12个月后止。在标明寿命期限内不是因为买方的原因发生损坏的部件，卖方予以无偿更换。
售后服务：
