SRG系列高压热变电阻软启动柜是平衡的三相具有温度特性的电阻组成。当该电阻通入电流时，电阻体温度逐步升高，而电阻值逐步减小，从而使电机端电流逐步升高，起动转矩逐步增加，以实现电机的平稳起动且降低起动电流的目的。

温馨提示：文中展示产品价格非**终销售价，SRG起动柜价格根据电机功率、柜子元器件选型等有关。

         采购选型请电联 13687296390 李玲


适用范围

SRG高压热变电阻软启动适用于额定电压等级3KV-15KV，额定功率100KW-20000KW甚至更大容量的大中型鼠笼电机或同步电动机降压软起动。

使用环境

环境温度：+40℃，0℃

空气相对湿度不超过90%（+25℃）

海拔高度不超过2km

地面倾斜度不大于5°

安装地点无火灾、无化学腐蚀

注：若有特殊环境使用条件，可另行标准定制

主要技术参数
额定电压（KV）                3.6,  7.2,  12（高压类）
工频耐受电压(KV)              10/18,  20/23,  28/32(相对地)（高压类）
起动电流(A)                       0:1.5~3.5Ie(附加说明见订货须知)
起动时间(S)                       10~60~120(现场可调)
电液正常工作温度(℃)        0~70
连续起动次数                    3~4(1500KW以下);2~3(1500KW以 上)(环境温度25℃时)
防护等级                           IP20,  IP30

结构说明

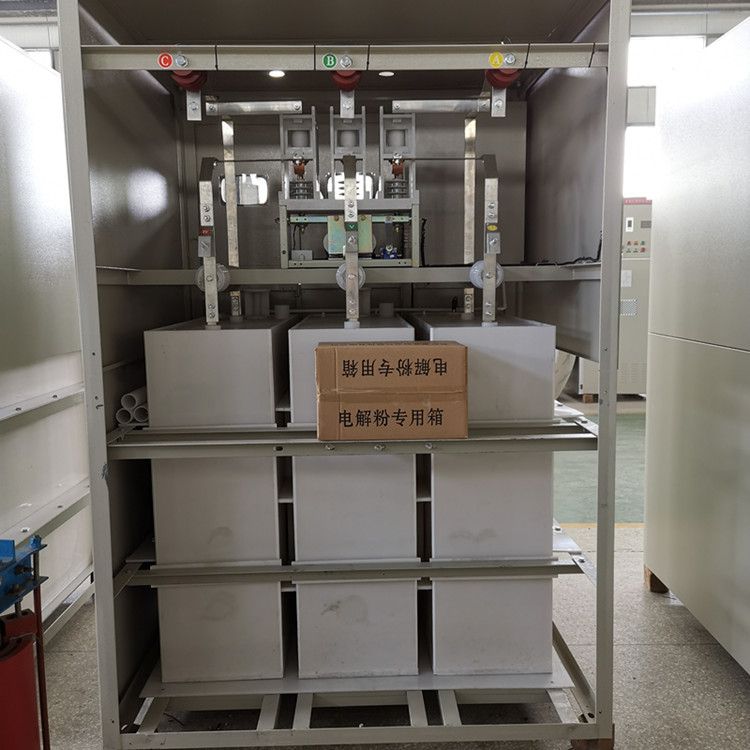

SRG高压热变电阻启动柜主要由控制柜和高压液阻柜两个柜体组成（3600KW以下为一个柜体）。3600KW以下控制柜和高压液阻柜合二为一个柜。控制柜隔离成电机高压主回路和继电控制回路两个相对独立的部分。高压主回路主要有电机呈星点短接接触器（或断路器）或切除液体电阻的接触器（或断路器）。具体方案以双方合同、技术文件为准。该启动柜也可依用户要求，采用PLC控制、预留DCS接口，可直接与用户DCS系列联接，进行远程控制与监测。
