| 产品认证 | CCC |
|---|---|
| 额定电压 | 6KV-10KV |
| 额定频率 | 50（hz） |
| 介电强度 | 参考产品说明书 |
| 整机功耗 | 参考产品说明书 |
| 执行质量标准 | 国标 |
| 贸易属性 | 库存 |
| 发货期限 | 15天 |
| 品牌 | 腾辉 |
| 型号 | TGWB |
| 加工定制 | 是 |
| 打样周期 | 5-6天 |
概述

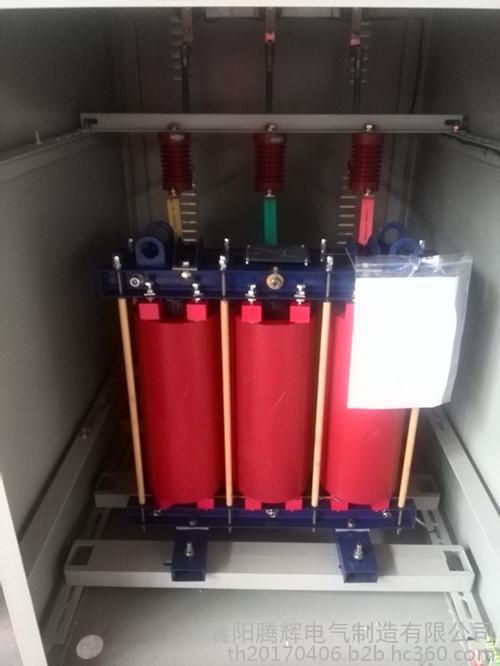

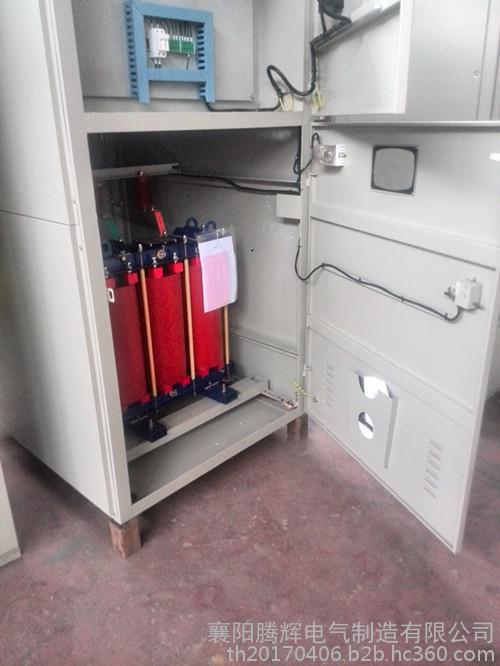

TGWB系列高压无功率就地补偿装置广泛用于冶金、矿业、建材、石化、给排水等行业交流电力系统上，用于补偿系统无功功率，提高系统功率因数；本装置采用国产知名品牌电抗器和电容器，电容器采用损耗极低的金属膜绝缘材料作电解质，内部充满高稳定性无毒浸渍剂,具有较高的放电起始电压,温度变化小,可靠性高等特性;因此能节约能源,稳定电网电压,降低线路损耗。
■ ?性能特点
●?采用国外或国内优质三相高压电力电容器，对3～10KV供电系统或电动机进行集中就地补偿
● 能有效提高用电单位功率因数（可提高到0.95以上）；
●?降低用户无功损耗，改善电网电压质量，降低线损；
●?提高变压器负载率和电气设备的效率，减少电动机发热；
●?采用高压喷逐式熔断器作为短路保护，确保设备安全运行；
●?装置脱离电网后，可在5分钟内将残留电压降至50V以下；
●?随主机自动投入和切除，无操作部件，使用安全，维护方便。
■ 主要技术参数：
| 型?号 | 补偿容量（Kvar） | 外形尺寸W×D×H（mm） | 备注 |
| TGWB-6.6-75 | ≤75 | 1100×900×2000 | 高压6KV |
| TGWB-6.6-150 | ≤150 | 1100×900×2000 | |
| TGWB-6.6-250 | ≤250 | 1100×900×2200 | |
| TGWB-6.6-350 | ≤350 | 1100×900×2200 | |
| TGWB-6.6-450 | ≤450 | 1100×900×2400 | |
| TGWB-6.6-500 | ≤500 | 1100×900×2400 | |
| TGWB-12-75 | ≤75 | 1100×900×2000 | 高压10KV |
| TGWB-12-150 | ≤150 | 1100×900×2000 | |
| TGWB-12-250 | ≤250 | 1100×900×2200 | |
| TGWB-12-350 | ≤350 | 1100×900×2200 | |
| TGWB-12-450 | ≤450 | 1100×900×2400 | |
| TGWB-12-500 | ≤500 | 1100×900×2400 |
使用条件
1环境温度范围为-40~+45
2相对温度不超过95%
3海拔高度不超过2000m
4最高运行电压不超过额定电压的110%(过渡过程除外)
5最大负载电流不超过额定电流的130%(过度过程除外,并含谐波电流)
6周围介质无爆炸及易燃危险,无足以损坏绝缘及腐蚀金属的气体,无导电尘埃
7安装地点无剧烈震动及颠簸,安装倾斜度不大于5
8供电电源符合国家标准规定,没有较强的谐波分量
订货须知：
1、用户订货时提供额定电压、补偿容量及其他技术要求
2、补偿装置进出线方式
3、最高工作电压：不超过额定电压110%（过渡过程除外），最高工作电流：不超出额定电流的1.3倍
