| 安装尺寸 | DN50 |
|---|---|
| 标准 | 国标 |
| 材质 | 铸铁,铸钢,塑料,铝合金,衬氟,不锈钢,PVC,PPR,304 |
| 工作温度 | 常温 |
| 公称通径 | 50mm |
| 规格 | DN25-DN800 |
| 结构形式 | 直通式 |
| 介质温度范围 | -10-120 |
| 口径 | DN100 |
| 连接形式 | 对夹 |
| 流动方向 | 双向 |
| 密封形式 | 软密封蝶阀 |
| 驱动方式 | 手动 |
| 适用介质 | 水 |
| 形态 | 蝶式 |
| 用途 | 排污,排气,进水,节流,放水,补水 |
| 压力环境 | 常压 |
| 品牌 | 天津市艾派克流体自控阀门有限公司（APK） |
| 型号 | D71X-10/16 |
| 加工定制 | 是 |
| 通道位置 | 直通 |

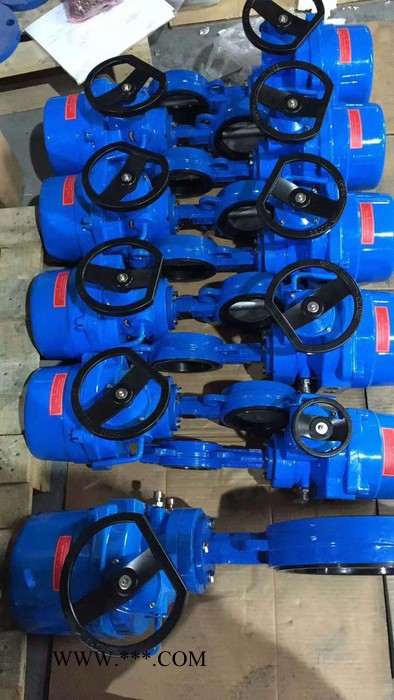

*产品名称：手动对夹式软密封蝶阀
*产品规格范围：DN40-DN600
*公称压力：1.0-1.6MPa
*适用温度：0—120℃
*连接方式：对夹
*阀体材质：铸铁，球墨铸铁，不锈钢
*阀座材质：乙丙，四氟，普通
*阀板材质：铸铁，球墨铸铁，不锈钢
*适用介质：水，空气，天然气，油，砂石料，弱酸，弱碱等
产品专业名词详解
蝶阀(butterflyvalve)是指关闭件(阀瓣或蝶板)为圆盘，围绕阀轴旋转来达到开启与关闭的一种阀，在管道上主要起切断和节流用。蝶阀启闭件是一个圆盘形的蝶板，在阀体内绕其自身的轴线旋转，从而达到启闭或调节的目的。蝶阀全开到全关通常是小于90°，蝶阀和蝶杆本身没有自锁能力，为了蝶板的定位，要在阀杆上加装蜗轮减速器。采用蜗轮减速器，不仅可以使蝶板具有自锁能力，使蝶板停止在任意位置上，还能改善阀门的操作性能。
工业专用蝶阀的特点能耐高温，适用压力范围也较高，阀门公称通径大，阀体采用碳钢制造，阀板的密封圈采用金属环代替橡胶环。大型高温蝶阀采用钢板焊接制造，主要用于高温介质的烟风道和煤气管道。
蝶阀的优点如下：
1、启闭方便迅速、省力、流体阻力小，可以经常操作。
2、结构简单，体积小，重量轻。
3、可以运送泥浆，在管道口积存液体**少。
4、低压下，可以实现良好的密封。
5、调节性能好.
蝶阀的分类：
1、蝶阀按结构形式可分为偏置板式、垂直板式、斜板式和杠杆式。
