| 安装尺寸 | DN100 |
|---|---|
| 标准 | 国标 |
| 材质 | 不锈钢,铸钢 |
| 工作温度 | 常温 |
| 公称通径 | 100mm |
| 规格 | DN200 |
| 结构形式 | 对夹式 |
| 连接形式 | 法兰 |
| 流动方向 | 双向 |
| 密封形式 | 软密封蝶阀 |
| 驱动方式 | 电动 |
| 适用介质 | 各种高腐蚀化学介质 |
| 形态 | 蝶式 |
| 用途 | 补水,调节,调压,放水,节流,进水,排空,排污,疏水,温控,泄压,溢流 |
| 压力环境 | 常压 |
| 品牌 | 天津市艾派克流体自控阀门（APK） |
| 型号 | 防爆电动蝶阀 |
| 加工定制 | 是 |
| 通道位置 | 直通式 |
一、 产品概述

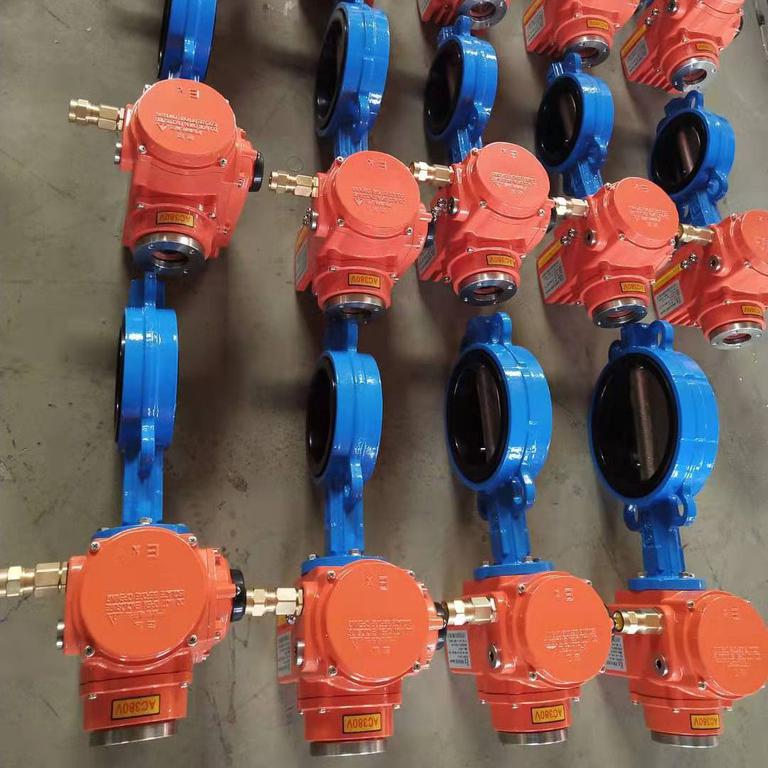

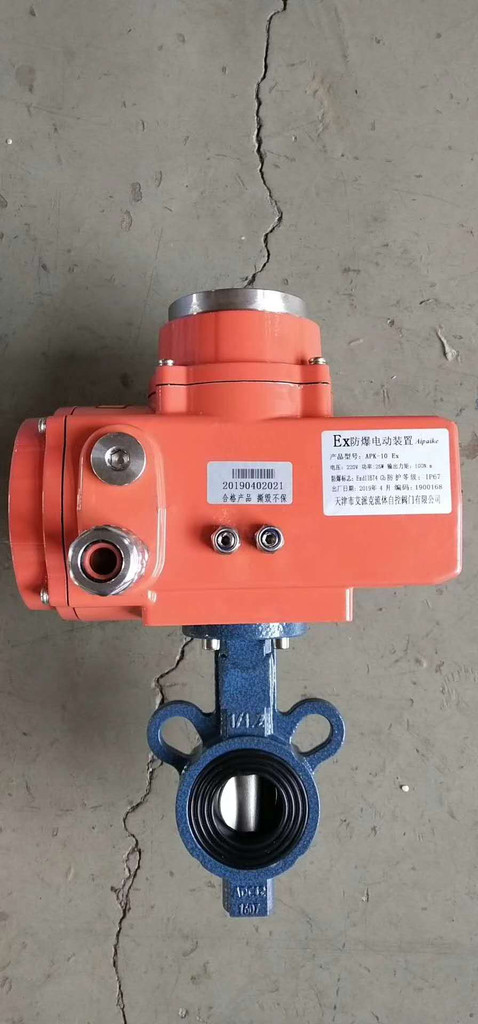

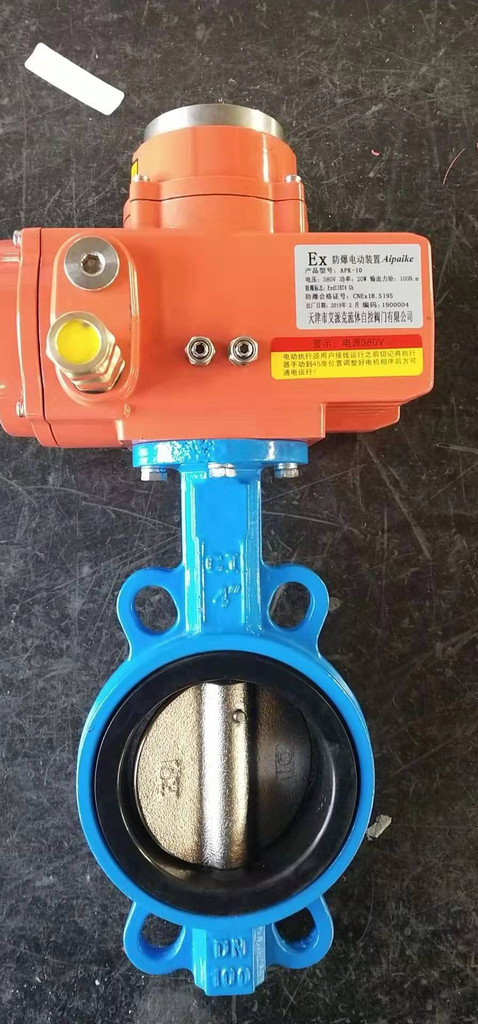

电动防爆蝶阀是由蝶阀与电动防爆执行器机构配套，输入控制信号（4～20mA或1～5VDC）及单相电源即可控制运转，电动蝶阀具有功能强、体积小、轻便，性能可靠、配套简单、流通能力大、电动蝶阀特别适合于介质是粘稠、含颗粒、纤维性质的场合。目前该电动调节蝶阀广泛应用于食品、环保、轻工、石油、造纸、化工、教学和科研设备、电力等行业的工业自动控制系统中
二、 产品特点
1.壳体：壳体为硬质铝合金，经阳极氧化处理和聚酯粉末涂层，耐腐蚀性强，防护等级为IP67或IP68。
2.电机：全封闭式鼠笼式电机，体积小，扭距大，惯性力小，绝缘等级为F级，内置热保护开关，可防止损坏电机。
3.手动结构：手轮的设计保证安全可靠、省力、体积小。不通电时，扳动离合器手柄可进行手动操作。
4.指示器：指示器安装在中心轴上，采用凸出镜设计，不积水，观察方便。
5.干燥器：可防止由于温度和天气变化导致执行器内部水分凝结，保持内部电气元件的干燥。
6.限位开关：机械、电子双重限位。旋转螺钉即可调整机械限位，安全可靠；凸轮机构来控制电子限位开关，调整机构调整简单，定位正确。
7.扭距开关：可提供过载保护，防止损坏电机。
8.自锁：采用精密的双蜗轮蜗杆机构，传输高效，扭距大，效率高，噪音低（最大50分贝），防止反转，传动部分稳定可靠，无需再加油。
9.蜗轮：采用凹轮设计确保与蜗杆的接触面大，传输扭距大，平衡且耐磨，寿命长。当然此球阀的驱动方式和连接方式不仅仅只局限于蜗轮，还有法兰式、手动式等。
三、 产品规格参数
| 公称通径DN(mm) | 40～1200 | ||||||
| 公称压力PN(MPa) | 1.0～1.6 | ||||||
| 执行器配型 | 防爆型KLA2系列 | ||||||
| 控制方式 | 开关型（电开 电关）、调节型（4-20mA） | ||||||
| 电源压力 | AC220V、AC380V、DC24V | ||||||
| 材料/代号 | HT200 | QT450 | WCB | P | R | RL | |
| 主要 零件 | 阀体 | 灰铸铁 | 球墨铸铁 | 铸钢 | 304 | 316 | 316L |
| 阀板 | 球铁镀镍、球铁覆尼龙、不锈钢（304/316/316L）、 脱硫板（2507/1.4469/1.4529)、全衬胶、全衬四氟 | ||||||
| 密封圈 | 三元乙丙（EPDM）、聚四氟乙烯（PTFE）、丁青橡胶（NBR）、氟橡胶（VITION) | ||||||
| 阀轴 | 45#、416不锈钢、304不锈钢 | ||||||
标准间
| 外 壳 | 防水级别 IP67,NEMA 4 and 6 |
| 电机电源 | 标准：220V AC 单相 |
| 可选：110V AC 单相,380/440V AC 3相, 50/60Hz, 10% | |
| 24V DC /110V DC /220V DC | |
| 电 机 | 鼠笼式异步电机 |
| 限位开关 | 开/关，各1个 SPDT,250V AC 10A |
| 辅助限位开关 | 开/关，各1个 SPDT,250V AC 10A |
| 扭矩开关 | 开/关，各1个 SPDT,250V AC 10A |
| 行 程 | 90°±10° |
| 失速防护/操作温度 | 内置过热保护，开115℃ 5℃ /关 97℃ 5℃ |
| 指 示 器 | 连续的位置指示刻度 |
| 手动操作 | 机械离合机构，配手轮操作 |
| 自锁装置 | 蜗轮，蜗杆机构提供自锁 |
| 机械限位 | 2个外部调整螺栓 |
| 干 燥 器 | 7-10W (110/220V AC) |
| 接 线 孔 | 2个 PF 3/4 |
| 环境温度 | -20℃～+70℃ |
| 润 滑 | 铝基润滑脂（EP 型） |
| 材 料 | 钢，铝合金，铝青铜，聚碳酸脂 |
| 环境湿度 | 最大 90％ RH |
| 抗震性能 | X Y Z 10g，0.2～34 Hz，30分钟 |
| 外 涂 层 | 干粉，环氧聚酯，具有超强防腐功能 |
四、 产品连接尺寸
| 通径DN（mm） | 安装尺寸（法兰） | |||||||||
| L | L1 | L2 | H | D | D1 | n--Φd | ||||
| PN10 | PN16 | PN10 | PN16 | PN10 | PN16 | |||||
| 50 | 109 | 270 | 137 | 371 | 165 | 165 | 125 | 125 | 4-Φ18 | 4-Φ18 |
| 65 | 112 | 270 | 137 | 373 | 185 | 185 | 145 | 145 | 4-Φ18 | 4-Φ18 |
| 80 | 114 | 270 | 137 | 382 | 200 | 200 | 160 | 160 | 4-Φ18 | 8-Φ18 |
| 100 | 128 | 270 | 137 | 395 | 220 | 220 | 180 | 180 | 8-Φ18 | 8-Φ18 |
| 125 | 141 | 270 | 137 | 407 | 250 | 250 | 210 | 210 | 8-Φ18 | 8-Φ18 |
| 150 | 141 | 351 | 140 | 469 | 285 | 285 | 240 | 240 | 8-Φ22 | 8-Φ22 |
| 200 | 155 | 351 | 140 | 505 | 340 | 340 | 295 | 295 | 8-Φ22 | 12-Φ23 |
| 250 | 166 | 358 | 140 | 553 | 395 | 405 | 350 | 355 | 12-Φ23 | 12-Φ26 |
| 300 | 180 | 358 | 140 | 605 | 445 | 460 | 400 | 410 | 12-Φ23 | 12-Φ26 |
| 350 | 190 | 390 | 140 | 831 | 505 | 520 | 460 | 470 | 12-Φ23 | 16-Φ26 |
| 400 | 216 | 390 | 140 | 857 | 565 | 580 | 515 | 525 | 12-Φ26 | 16-Φ30 |
