| 安装尺寸 | DN200 |
|---|---|
| 标准 | 国标 |
| 材质 | 合金钢 |
| 工作温度 | 低温 |
| 公称通径 | 200mm |
| 规格 | DN200 |
| 结构形式 | 蝶式 |
| 口径 | DN200 |
| 连接形式 | 法兰 |
| 流动方向 | 双向 |
| 密封形式 | 软密封蝶阀 |
| 驱动方式 | 气动 |
| 适用介质 | 水泥 粉尘 |
| 形态 | 蝶式 |
| 用途 | 放料,泄压 |
| 压力环境 | 低压 |
| 品牌 | 天津市艾派克流体自控阀门（APK） |
| 型号 | 气动水泥专业蝶阀 |
| 加工定制 | 否 |
| 通道位置 | 直通 |

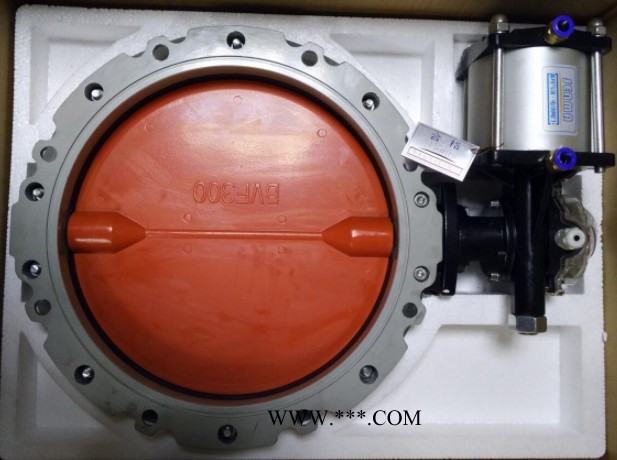

气动水泥专用蝶阀，气动粉尘蝶阀的简单介绍
气动水泥专用蝶阀，气动粉尘蝶阀，气动物料蝶阀，水泥搅拌站专用,水称量蝶阀，螺旋输送机专用蝶阀，
气动水泥专用蝶阀，气动粉尘蝶阀的详细信息
品名：气动粉料蝶阀
元器件组成：蝶阀阀体、 气动执行器 、 信号返馈器 、电磁阀
驱动形式：电磁气动
气源压力：0-8BAR
管路压力：0-0.2BAR
通径：DN100-400 4“-16”英寸
密封形式：软密封
密封材质：橡胶NBR(另有乙丙胶和硅胶可选）
管路温度：标配密封件-20-+80度（乙丙胶和硅胶的工作温度可达120度至180度）
连接形式：法兰
结构形式：双法兰+可折卸式下料口
阀体材质：铝合金
阀体颜色：铝合金本色
阀板材质：球墨铸铁(另有白色防尘衬胶阀板，本色不锈钢304阀板可选择）
阀板颜色：黑色
标配电磁阀：DN100-DN300配4V210(可选配进口V5V80电磁阀）
DN350-DN400配4V310(可选配进口V5V40电磁阀）
电磁阀控制电压：24VDC,110VAC ,220VAC可供选择
重载情况下气动执行器应选配加大一号，（本公司另有电动执行器和手动执行器可选择）详情请联系本公司

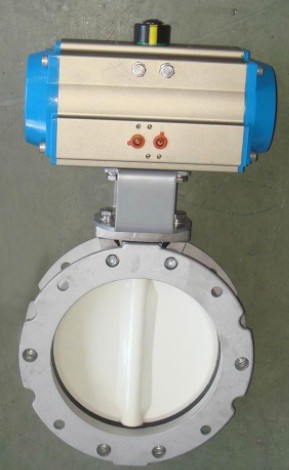

气动粉体蝴蝶阀采用重力浇铸而成的半阀体组成，半阀体为铝合金材料，旋转阀板采用高分子材料制作，具有良好的密封性。顶部及底部相同的圆法兰，具有一个顶部法兰以及一个折边部件，适用于一根柔性套管。气动粉体蝶阀主要用于开关料箱，料斗以及装有粉状或是颗粒状物料的筒仓。可应用于所有粉状及颗粒物料的处理，阀门利用物料自身重力进行截流以及气动传输干性物料。可以安装在料斗、料箱、筒仓、螺旋或其他类型的输送机的下方，以及连接气动输送管道。由于此阀门的特殊结构以及工程材料的运用，它始终是一个非常经济且极高效的选择。
公称通径：DN200-DN300mm
公称压力：1.0MPa
阀体材质：铝合金（AL）
阀座材质：合成耐磨橡胶
阀板材质：高耐磨聚氨脂，内衬钢板.
适用温度：-20℃～100℃
适用介质：水泥、粉尘、废渣等颗粒介质
气动方式：双作用式；单作用式
功能用途：开关切断、比例调节、紧急切断、紧急开启
主要附件：电磁阀、空气过滤器、机械限位开关、定位器（4-20mA）、保位阀等
其它控制方式：气动带手动、蜗轮传动、电动、液动、电液联动等
安装维护1、阀门出厂前已经预装好并通过了测试。
2、由于此阀门为铝合金阀体，故运输、存放时不要将重物置于阀门上。
3、正常工作温度小于80℃，物料密度小于1.3T/m3。
4、在安装前请用一层薄液体来密封法兰。
5、安装时，要将阀门固定在（螺旋泵、输送带、振动进料仓或类似装置）上，请使用足够长的柱头螺栓连接上部连接法兰、阀门自身以及下部连接法兰，不得使阀门内部螺栓受力，否则可能会造成两个阀体分裂、损坏阀门。
6、电气连接线的工作以及阀门的维护必须由专门的技术人员完成。
7、安全注意事项：阀门工作期间，请勿将手伸入阀门内！在设备上安装安全铁格等，以免造成损伤！
8、维护：每周检查一次，物料输送是否顺利，是否有淤积。必要时彻底清洁接触部分！
9、在拆卸维护前，请确认气源、电源全部断开！
10、如有任何不明确的事项，请与我们及时联系，以免造成不必要的损失。
常见故障及解决方案fault and solutions
| 一、阀门不能开启或一直开启 | ||
| 1.1物料凝结成团块 | 拆除阀门彻底清洁并重新安装 | |
| 1.2阀板承受的重量过大 | 减轻料箱中的物重 | |
| 1.3气动执行机构使用空气压力过低 | 检查压缩空气管路、设备等是否有泄漏 | |
| 1.4电磁阀损坏 | 检查线圈是否烧坏，更换线圈。如无，更换电磁阀 | |
| 二、阀门泄漏关不严 | ||
| 1.1阀门不能完全关闭 | 把限位螺栓松出半圈 | |
| 1.2阀座密封件磨损 | 更换密封件 | |
| 1.3执行器寿命用尽 | 更换密封件 | |
| 如有上述未提及的故障请与我们联系。 | ||
