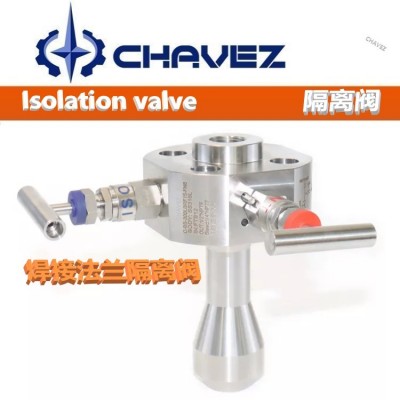

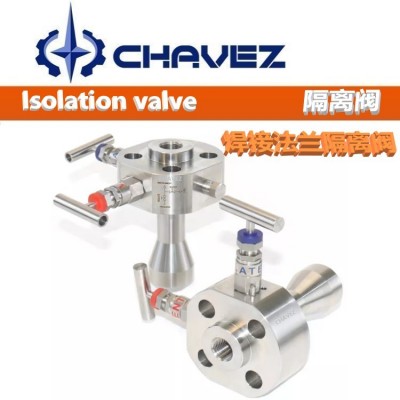

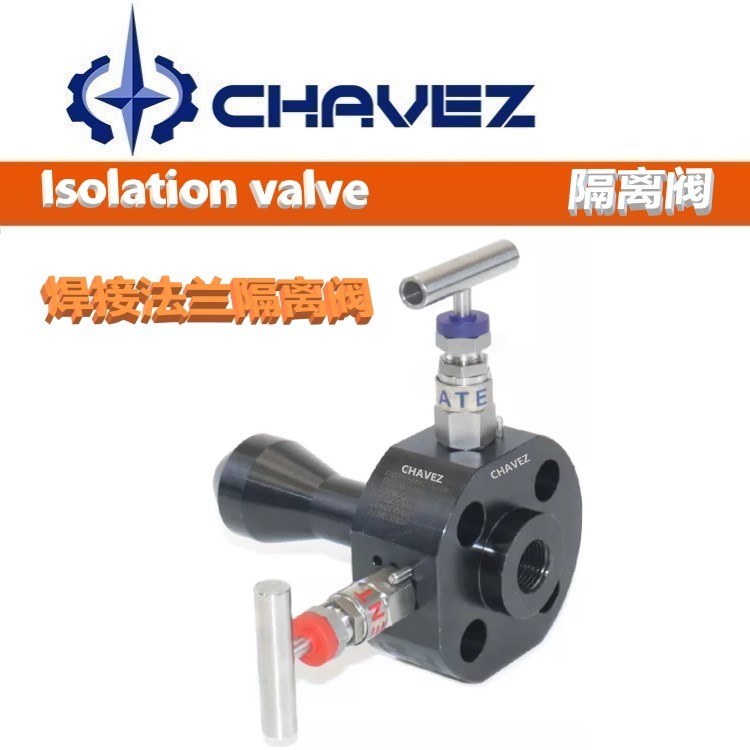

进口内螺纹仪表根部阀
特点：
产品名称：内螺纹仪表根部阀
型 号 ：SS-BB-300LBRF15-FN8
端口型式：法兰RJ（RF、FM、RJ）
工作温度 ：PTFE填料：-34°C至120°C（-29°F至248°F）
石墨填料：-24°C至480°C（-75℉至896℉)
驱动方式 ： 一字手柄、手轮
公称通径 ：1/4”~2“
工作压力：300LB（150LB-2500LB）
产品材质：碳钢、不锈钢SS316、304、321、哈氏合金、蒙乃尔合金等及其他合金材质
进口内螺纹仪表根部阀提供形式有：一级和二级隔断阀为截止阀，泄放阀为针阀。是压力管道必备产品，它集测试压力、截止、取样、泄放功能于一体，高精密的金属阀体与阀盖密封足以适合高压的工作要求,由双法兰连接或单法兰连接双球阀截止，针阀与堵头取样泄放。
进口内螺纹仪表根部阀工作原理
是为天然气管路中多个阀门连接的复杂形式而设计的。减少系统中的泄漏点，快速实现排放，关闭功能。该阀最大限度地节约了安装空间。简化了安装程序。降低管道系统的压力。方便仪表清洁维护，减少成本。
进口内螺纹仪表根部阀主要参数
入口(Inlet)：Ф3/4"(Ф15mm—Ф57mm)对焊(buttwelding)
出口(Outlet)：1/2"—2"(DN15—DN50)法兰(GB,HG,JB,ANSI,DIN等标准)（RF，RTJ）
公称通径（Orifice)：DN6-DN10
压力等级(WorkingPressure)：1.6MPa-40MPa,150lb-2500lb
适用温度(Suitabletemperature)：-96℃-250℃)
材质(Materials)：316L.316SS.316H.304SS.321SS.1Cr18Ni9Ti.20#.A105.
16mu.LF2.Duplex2205.Duperduplex2507.Monel.inconel.hastelloyc
连接方式：1、焊接对法兰、2、法兰对法兰，3、法兰对螺纹，4、螺纹对螺纹，5、法兰对管道，焊接对法兰。
注：图示尺寸为手动预紧状态，仅供参考，并可变更。

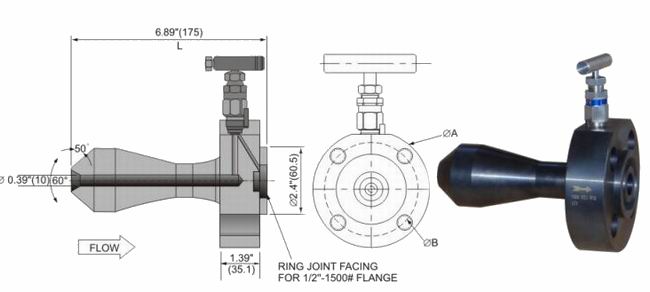

产品结构尺寸图

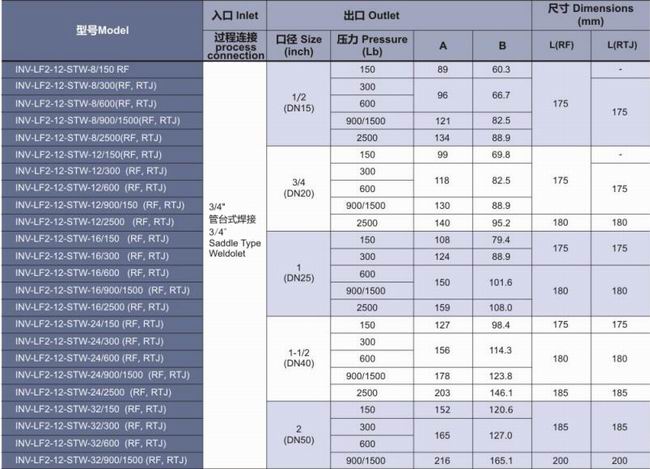

表中尺寸F、L、H、H1为手预紧的尺寸，仅供参考，可能有变动
P值为最大面板厚度
根部阀的重要信息
1.仅适合 10℃～480℃温度区间的交变工作温度，以及高至 500℃的恒定工作温度； （补偿型的交变工作温度为-10℃～465℃）
2.设计限于全开或全闭位置工作；
3.一段时间内未进行开关操作时，初始操作扭矩会较大；
4.会因为交变温度过大丧失其初始填料密封力；
5.在阀门使用寿命期限内可能需要进行填料调节以防止泄露，尤其是发现手柄扭矩显著降低时更需要。
测试
产品出厂前均 100%通过 500psig（3.4bar）氮气压力检测；
其余系列阻火器产品出厂前均 100%通过 7MPa 氮气压力检测；
氧气服务危险性
如要获得更多有关富氧系统危险性的信息，请参阅美国CHAVEZ查韦斯氧气系统安全技术报告，Q-CVS-030-2011；
清洁和包装
产品出厂前均经过 100％清洗和包装，依据查韦斯标准 Q-CVS-020-2011；
特种合金（所有系列）
可提供合金 C-276、合金 B-2、合金 400、钛合金等材料来制造，详情敬请来电咨询。
安全的产品选择
选择产品时，必须考虑总体系统设计以保证获得安全的、无故障的性能。功能、材料兼容性、充分的额定值、正确的安装、使用和维护是
系统设计师和用户的责任。
警告：切勿将零件与其他制造厂生产的相混用或互换。
