系列 | ssd2 |
---|---|
进出口径 | 231 |
材质 | 衬氟 |
工作温度 | 212 |
功率 | 11kw |
级数 | 单级 |
流量 | 32 |
吸程 | 212 |
性能 | 耐腐蚀 |
扬程 | 212 |
转速 | 212 |
泵轴位置 | 边立式 |
叶轮结构 | 敞开式叶轮 |
叶轮吸入方式 | 双吸式 |
品牌 | 上海佰诺泵阀有限公司 |

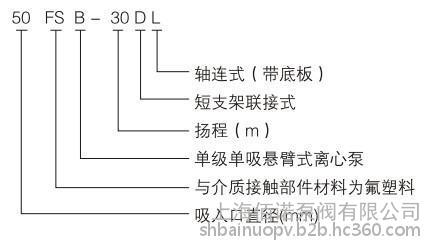

型号 | 80FSB-30D |
我公司生产的FSB(D)系列氟塑料合金离心泵,可在-80—200度温度的条件下,长期输送任意浓度的各种酸、碱、盐、强氧化剂等多种腐蚀性介质,其壳体及过流部分全部用F46氟合金制成,它集多种氟塑料之优点,具有特强的耐腐蚀性,并具有机械强度高,不老化,无毒素分解优点。该产品机械强度高,设计合理,结构紧凑,性能可靠,使用维修方便,流道光滑效率高,节约能源。
本产品系列共计23个规格,流量、扬程范围广。适用于石油、化工、制药、农药、酸洗、染料、油漆、冶炼、造纸、电镀、食品等行业输送液体,杜绝跑、冒、滴、漏,是建设文明工厂的理想设备。 如用户在输送介质中含颗粒,应向本厂谈清楚,以便选用相配套的密封。
泵的工作原理
由电机通过爪形连轴器带动叶轮旋转,叶轮轴根部与泵轴通过莫氏锥度经 12mm吊紧螺栓穿过泵轴中心至连轴器尾部,吊紧而转动。
叶轮中的叶片迫使液体旋转,对液体作功,使其能量增加,液体在离心力的作用下向叶轮四周甩出通过泵体的涡形流道将速度能转换成压力能,当叶轮内液体甩出后,叶轮内压力**低于进水管内的压力,新的液体在这个压力差的作用下被吸入叶轮,液体**连续不断地从泵内流出。
