| 标准 | 国标 |
|---|---|
| 材质 | 不锈钢 |
| 工作温度 | 常温 |
| 公称通径 | 20-450 |
| 规格 | 80 |
| 连接形式 | 法兰 |
| 流动方向 | 单向 |
| 密封形式 | 软密封型 |
| 驱动方式 | 蒸汽 |
| 适用介质 | 水,蒸汽,油品,各种高腐蚀化学介质 |
| 形态 | 柱塞式 |
| 零部件及配件 | 执行器 |
| 压力环境 | 高压 |
| 类型(通道位置) | 二通式 |
| 品牌 | 利沃夫自控 |
| 型号 | V230-DN50 |
| 加工定制 | 是 |

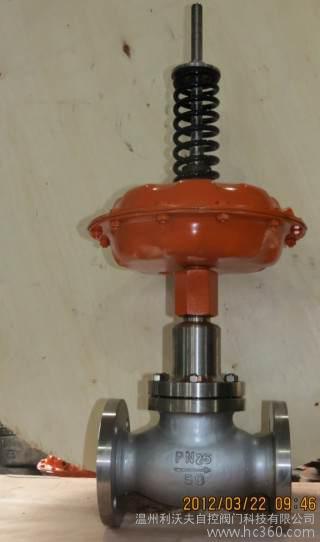

一、V230自力式压力调节阀系列图片
一、V230自力式调节阀
依靠流经阀内介质自身的压力、温度作为能源驱动阀门自动工作，不需要外接电源和二次仪表作用。自力式调节阀都利用阀输出端的反馈信号（压力、压差、温度）通过信号管传递到执行机构驱动阀瓣改变阀门的开度，达到调节压力、流量、温度的目的。
优点二、V230自力式调节阀是一个新的自力式调节阀种类。相对于手动调节阀，它的优点是能够自动调节；相对于电动调节阀，它的优点是不需要外部动力。应用实践证明，在闭式水循环系统（如热水供暖系统、空调冷冻水系统）中，正确使用这种阀门，可以很方便地实现系统的流量分配；可以实现系统的动态平衡；可以大大简化系统的调试工作；可以稳定泵的工作状态等。
分类自力式调节阀又分为直接作用式和间接作用式两种。
三、直接作用式调节阀直接作用式调节阀又称为弹簧负载式调节阀，其结构内有弹性元件：如弹簧、波纹管、波纹管式的温包等，利用弹性力与反馈信号平衡的原理。
四、间接作用式调节阀间接作用式调节阀，增加了一个指挥器（先导阀）它起到对反馈信号的放大作用然后通过执行机构，驱动主阀阀瓣运动达到改变阀开度的目的。 如果是压力调节阀，反馈信号就是阀的出口压力，通过信号管引入执行机构。 如果是流量调节阀，阀的出口处就有一个孔板（或者是其他阻力装置）由孔板两端取出压差信号引入执行机构。 如果是温度调节阀，阀的出口就有温度传感器（或者温包）通过温度传感器内介质的热胀冷缩驱动执行机构。
1、概述产品的用途和适用范围V230自力式调节阀是一种无需外来能源而只依靠被介质自身的压力变化进行自动调节压力的节能型产品，具有测量、执行、控制的综合功能。可用于非腐蚀性(最高温度350℃)的液体、气体和蒸汽等介质的压力控制装置。广泛适用于石油、化工、冶金、轻工等工业部门及城市供热、供暖系统。V230自力式调节阀产品的结构及工作原理a 产品结构 本产品为直接作用自力式压力调节阀，由阀体、阀芯部件、阀盖、顶盘、上、下膜盖、膜片、弹簧、调节螺母等零部件所组成。 b 工作原理(1)作阀后压力调节时的工作原理： 工艺介质的阀前压力P1经过阀芯、阀座的节流后，变为阀后压力P2，P2经过导压管输入到执行器的下膜室内作用在顶盘上，产生的作用力与弹簧的反作用相平横，决定了阀芯、阀座相对位置，控制阀后压力。当阀后压力P2作用在顶盘上的作用力也随之增加。此时，顶盘的作用力大于弹簧的反作用力，使阀芯关向阀座的位置，直到顶盘的作用力与弹簧反作用力相平衡为止。这时阀芯与阀座之间的流通面积减少，流阻变大，从而使P2降为设定值。同理，当阀后压力P2降低时，作用方向与上述相反，这就是阀后压力调节时的工作原理。 当需要改变阀后压力P2的设定值时，可调整调节螺母。(2)作用前压力调节时的工作原理： 工艺介质阀前压力P1通过阀芯、阀座节流后变为阀后压力P2，同时P1通过导压管输入到执行器的上膜室内作用在顶盘上，产生的作用力与弹簧的反作用力相平横，决定了阀芯、阀座的相对位置，控制阀前压力。当阀前压力P1增加时，P1作用在顶盘的作用力也随之增加。此时，顶盘上的作用力大于弹簧的反作用力，使阀芯向离开阀座方向移动，直到顶盘的作用力于弹簧反作用力相平衡为止。这时，阀芯与阀座之间流通面积变大，流阻变小，从而使P1降为设定值。同理，当阀前压力P1降低时，作用力方向与上述相反，这就是阀前压力调节时的工作原理。 当需要改变阀前压力P1的设定值时，可调整调节螺母。 (3)作差压控制时的工作原理： 工艺介质通过阀节流后，进入被控设备，而被控设备的差压，分别引入阀的上、下膜室，在上、下膜室内产生推力，并与弹簧反力相平衡，从而确定了阀芯与阀座的相对位置，而阀芯与阀座的相对位置确定了差压值△P的大小。当被控差变化时，力的平衡被破坏，从而带动阀芯运动，从阀芯的运动改变了阀的阻力系数，即控制了被控差压值为设定值。这就是差压控制的工作原理。 当需要改变差压设定值时，可调整调节螺母。五、V230自力式调节阀产品的型号、规格七、V230自力式调节阀
