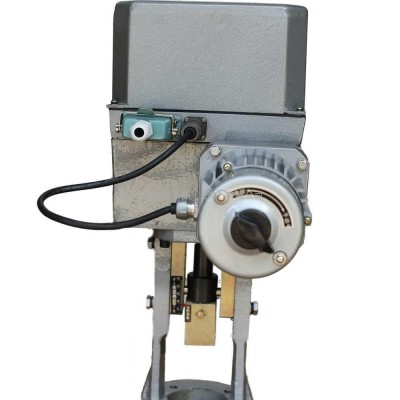

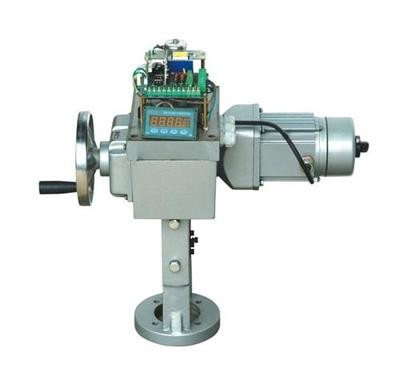

直行程电动阀门装置SKZ-310CX
直行程阀门电动装置在整体型基础上引入调节系统即形成整体调节型电动装置，其电气部分由调节模块、按钮盒、开度表（或数显指示器）、接触器等组成。可接收和输出4~20mA标准信号。
直行程阀门电动装置与整体型的区别在于可接收和输出4~20mA标准信号。它常规以220V电源为动力，接受统一的标准信号4-20mmA.DC,将此转变成与输入信号相对应的出轴直线位移，自动地操纵调节阀或其它终端机构等完成自动调节任务，或者配用电动操作器实行手动遥控。广泛地用于发电厂、钢铁、石油、化工、轻工等工业部门的调节系统中。
我司电动执行机构生产基地扬州 电力设备、环保化工、热电行业、石油化工、管道工程、水利工程、阀门、风门等行业均有使用。使用DKZ型直行程电动执行机构的自动调节系统需配用ZPE-2030型伺服放大器、DFD-1000型电动操作器后才可实现自动调节系统手动自动无扰动切换。
直行程阀门电动装置主要技术参数
|
项目名称 |
DKZ标准型（不带H） |
DKZ户外型（带H） |
|
|
控制机构 |
输入信号 |
无 |
|
|
反馈信号 |
0—10mAdc 4—20mAdc |
||
|
死区 |
0．4％—3％ |
0．4％—3％ |
|
|
基本误差 |
±2．5％ |
±2．5％ |
|
|
回差 |
≤1．5％ |
≤1．5％ |
|
|
限位 |
开侧/闭侧 |
开侧/闭侧 |
|
|
开度检测 |
精密导电塑料电位器 |
精密导电塑料电位器 |
|
|
动力 |
动力 |
220V/50Hz |
220V/50Hz |
|
驱动电机 |
伺服电机 |
伺服电机 |
|
|
附属机构 |
加热器 |
选择件 |
选择件 |
|
手动机构 |
手轮 |
手轮 |
|
|
安装条件 |
环境温度 |
无加热器—25℃～+70℃ |
无加热器—25℃～+70℃ |
|
相对湿度 |
<95％ |
<95％ |
|
|
环境气体 |
无腐蚀性气体 |
无腐蚀性气体 |
|
|
接线口 |
十四线插头 |
接线柱 |
|
|
防护等级 |
|
IP65 |
|
