| 加工定制 | 是 |
| 连接形式 | 螺纹 |
| 材质 | 碳钢 |
| 阀瓣开启高度 | 微启式安全阀 |
| 结构形式 | 杠杆式 |
| 公称通径 | 50（mm） |
| 适用介质 | 水 |
| 标准 | 美标 |
| 流动方向 | 单向 |
| 零部件及配件 | 配件 |
| 形态 | 蝶式 |
| 压力环境 | 高压 |
| 类型(通道位置) | 二通式 |
| 阀体构造 | 不封闭式 |
| 品牌 | 宗力 |
| 型号 | A42F |
| 加工定制:是 | 连接形式:螺纹 |
| 材质:碳钢 | 阀瓣开启高度:微启式安全阀 |
| 结构形式:杠杆式 | 公称通径:50（mm） |
| 适用介质:水 | 标准:美标 |
| 流动方向:单向 | 零部件及配件:配件 |
| 形态:蝶式 | 压力环境:高压 |
| 类型(通道位置):二通式 | 阀体构造:不封闭式 |
欢迎光临宗力阀门制造有限公司主页：www.zjzongli.com
| 产品说明： |
一、产品[安全阀]的详细资料：产品型号：A42F/Y产品名称：安全阀产品特点：该阀门安装在管道上和贮罐、球罐上，保护设备内介质压力异常升高到规定值时。阀门自动开启，继而全量排放，起到保护设备安全的作用。适用于大多数的固定球罐上。
二、主要设计参数：设计、制造：GB/T12243
法兰连接：JB/T79-94、GB9113-2000
结构长度：GB12221-89
公称通径：DN25~DN150mm
公称压力：PN1.6、2.5、4.0MP。
三、主要性能参数：| 公称压力 | 壳体试验 | 密封试验 | 开启压力 | 适用介质 | 适宜温度 | | 1.6 | 2.4 | 0.9PK | 用户确定 | 液化气、天然气
等非腐蚀性介质 | -40~
+300℃ | | 2.5 | 3.75 | | 4.0 | 4.4 |
四、主要零件材料：| 阀体、阀盖 | 阀座、阀瓣、阀杆 | 弹簧 | 密封面 | | WCB | 铬不锈钢 | 铬钒钢 | 硬质合金 |

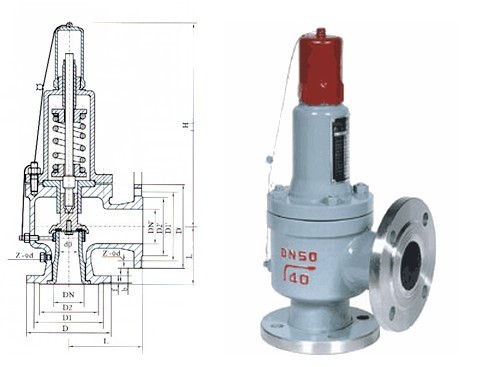

五、A42F液化气安全阀主要外形尺寸：| 公称通径DN(mm) | A42F Y- 16C P型主要连接尺寸和外形尺寸（mm） | 重量（kg） | | L | L1 | D | D1 | D2 | b | f | Z-фd | DN， | D， | D1， | D2， | b， | f， | Z-фd | H | do | | 25 | 100 | 95 | 115 | 85 | 65 | 14 | 2 | 4-14 | 32 | 140 | 100 | 78 | 16 | 3 | 4-18 | 250 | 15 | 12 | | 32 | 115 | 100 | 140 | 100 | 78 | 16 | 2 | 4-18 | 40 | 150 | 110 | 85 | 16 | 3 | 4-18 | 280 | 20 | 14 | | 40 | 120 | 110 | 150 | 110 | 85 | 16 | 3 | 4-18 | 50 | 165 | 125 | 100 | 16 | 3 | 4-18 | 290 | 25 | 16 | | 50 | 135 | 120 | 165 | 125 | 100 | 16 | 3 | 4-18 | 65 | 185 | 145 | 120 | 18 | 3 | 4-18 | 341 | 32 | 21 | | 80 | 170 | 135 | 200 | 160 | 135 | 18 | 3 | 8-18 | 100 | 220 | 180 | 155 | 20 | 3 | 8-18 | 470 | 50 | 43 | | 100 | 205 | 160 | 220 | 180 | 155 | 20 | 3 | 8-18 | 125 | 250 | 210 | 185 | 22 | 3 | 8-18 | 580 | 65 | 65 | | 150 | 250 | 210 | 285 | 240 | 210 | 24 | 3 | 8-22 | 175 | 315 | 270 | 240 | 26 | 3 | 8-23 | 670 | 100 | 110 |
|
|
