| 加工定制 | 是 |
|---|---|
| 连接形式 | 螺纹 |
| 材质 | 碳钢 |
| 阀瓣开启高度 | 微启式安全阀 |
| 结构形式 | 杠杆式 |
| 公称通径 | 40（mm） |
| 适用介质 | 水 |
| 标准 | 美标 |
| 流动方向 | 单向 |
| 零部件及配件 | 配件 |
| 形态 | 蝶式 |
| 压力环境 | 高压 |
| 类型(通道位置) | 二通式 |
| 阀体构造 | 不封闭式 |
| 品牌 | 宗力 |
| 型号 | A48S |
| 加工定制:是 | 连接形式:螺纹 |
| 材质:碳钢 | 阀瓣开启高度:微启式安全阀 |
| 结构形式:杠杆式 | 公称通径:40（mm） |
| 适用介质:水 | 标准:美标 |
| 流动方向:单向 | 零部件及配件:配件 |
| 形态:蝶式 | 压力环境:高压 |
| 类型(通道位置):二通式 | 阀体构造:不封闭式 |
欢迎光临宗力阀门制造有限公司主页：www.zjzongli.com

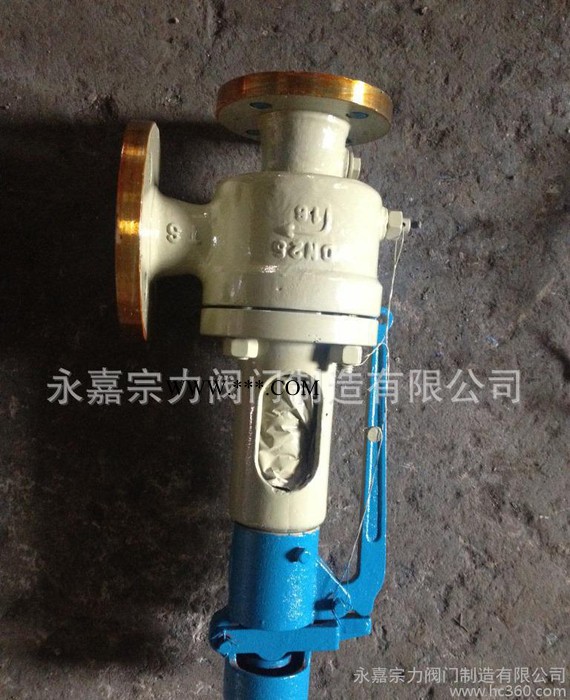

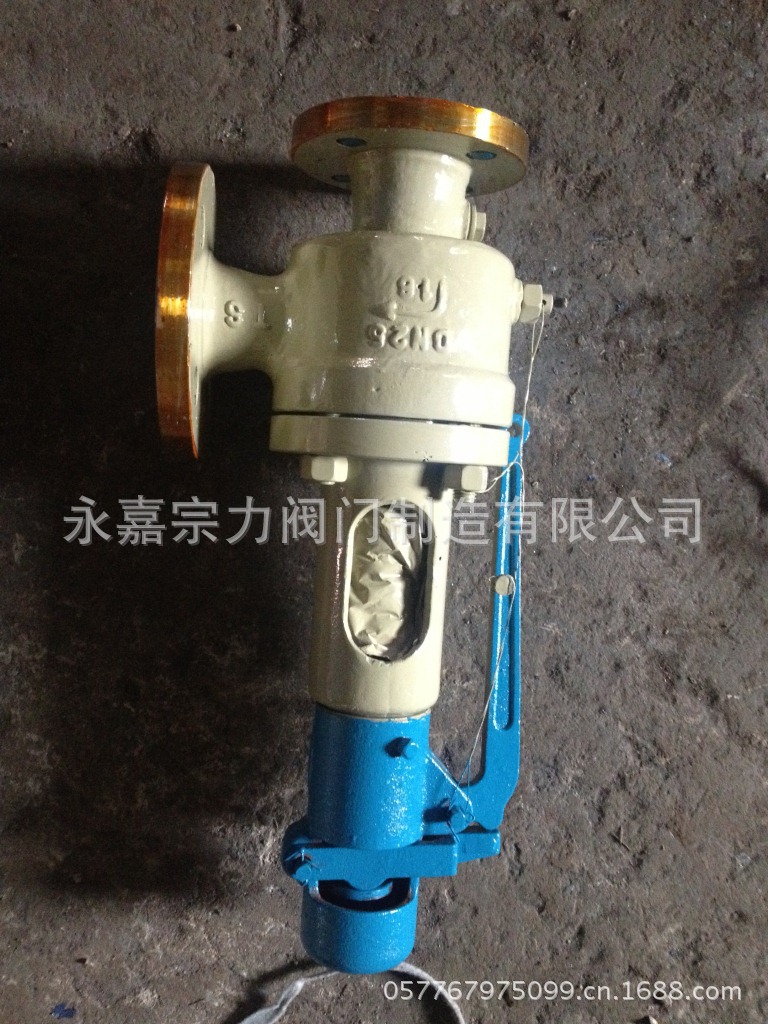

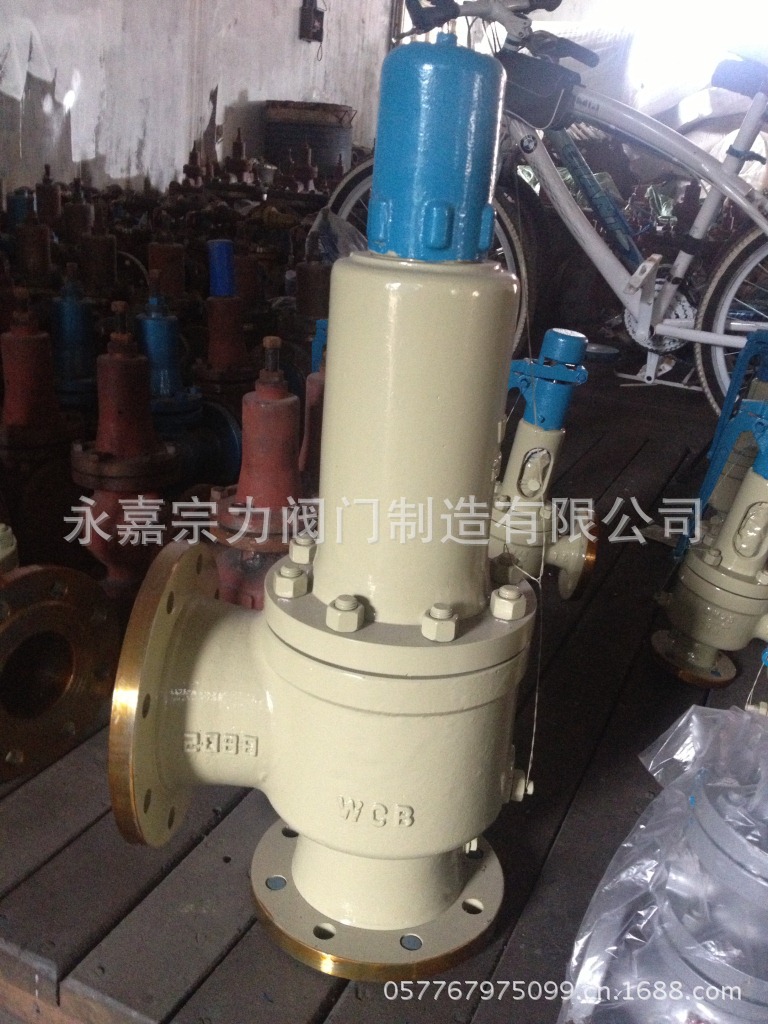

【A48sC主要性能规范】
| 公称压力 | PN(Lb) | 150 | 300 | 600 |
| 壳体强度 | Ps(MPa) | 3.0 | 7.5 | 15 |
| 整定压力 | Pk(MPa) | 0.1-2 | 1.6-5 | 3.2-10 |
| 密封压力 | Pm(MPa) | 90%Pk | ||
| 回座压力 | Ph(MPa) | ≥90%Pk | ||
| 排放压力 | Pp(MPa) | ≤1.1Pk | ||
| 开启高度 | H (mm) | ≥1/4 d0 | ||
| 适用温度 | C | ≤420℃ | ||
| I | ≤500℃ | |||
| V | ≤540℃ | |||
| 适用介质 | 蒸汽 | |||
【主喉部直径代号】
| 代号 | 直径 | 代号 | 直径 |
| D | 10 | L | 50 |
| E | 13 | M | 55 |
| F | 16 | N | 60 |
| G | 20.5 | P | 72 |
| H | 26 | Q | 96 |
| J | 33 | R | 115 |
| K | 40 | T | 148 |
【A48sC连接尺寸参数】
| A48SC150、A48SC150I、A48SC150V | |||||||||||||||||
| 公称压力 | 尺 寸 (mm) | ||||||||||||||||
| do | D | D1 | D2 | b | t | Z-φd | DN' | D' | D1' | D2' | b' | t' | Z-φd' | L | L1 | H | |
| 1/2"×3/4" | D | 89 | 60.5 | 35 | 12 | 5 | 4-15 | 20 | 98 | 70 | 43 | 14 | 1.6 | 4-15 | 90 | 90 | 290 |
| 3/4"×1" | D | 98 | 70 | 43 | 14 | 5 | 4-15 | 25 | 108 | 79.5 | 51 | 15 | 1.6 | 4-15 | 96 | 92 | 310 |
| 1"×11/2" | D | 108 | 79.5 | 51 | 15 | 5 | 4-15 | 40 | 127 | 98.5 | 73 | 18 | 1.6 | 4-15 | 115 | 105 | 320 |
| 1"×2" | D | 108 | 79.5 | 51 | 15 | 5 | 4-15 | 50 | 152 | 120.5 | 92 | 18 | 1.6 | 4-19 | 115 | 105 | 320 |
| 11/2"×2" | G | 127 | 98.5 | 73 | 18 | 5 | 4-15 | 50 | 152 | 120.5 | 92 | 18 | 1.6 | 4-19 | 121 | 124 | 350 |
| 11/2"×21/2" | G | 127 | 98.5 | 73 | 18 | 5 | 4-15 | 65 | 178 | 139.5 | 105 | 20 | 1.6 | 4-19 | 121 | 124 | 360 |
| 11/2"×3" | G | 127 | 98.5 | 73 | 18 | 5 | 4-15 | 80 | 190 | 152.5 | 127 | 22 | 1.6 | 4-19 | 124 | 130 | 360 |
| 2"×21/2" | H | 152 | 120.5 | 92 | 18 | 5 | 4-19 | 65 | 178 | 139.5 | 105 | 20 | 1.6 | 4-19 | 124 | 130 | 380 |
| 2"×3" | J | 152 | 120.5 | 92 | 18 | 5 | 4-19 | 80 | 190 | 152.5 | 127 | 22 | 1.6 | 4-19 | 124 | 130 | 380 |
| 21/2"×4 | J | 178 | 139.5 | 105 | 20 | 5 | 4-19 | 100 | 229 | 190.5 | 157 | 24 | 1.6 | 8-19 | 143 | 137 | 380 |
| 3"×4 | L | 190 | 152.5 | 127 | 22 | 5 | 4-19 | 100 | 229 | 190.5 | 157 | 24 | 1.6 | 8-19 | 162 | 156 | 480 |
| 4"×6" | N | 229 | 190.5 | 157 | 24 | 10 | 8-19 | 150 | 279 | 241.5 | 216 | 26 | 1.6 | 8-22 | 210 | 197 | 540 |
| 6"×8" | P | 279 | 241.5 | 216 | 26 | 10 | 8-22 | 200 | 343 | 298.5 | 270 | 29 | 1.6 | 8-22 | 241 | 240 | 760 |
| 8"×10" | R | 343 | 298.5 | 270 | 29 | 10 | 8-22 | 250 | 406 | 362 | 324 | 31 | 1.6 | 12-25 | 279 | 276 | 830 |
| 12"×14" | T | 483 | 432 | 381 | 32 | 10 | 12-25 | 350 | 533 | 476 | 413 | 35 | 1.6 | 12-29 | 370 | 360 | 890 |
