| 加工定制 | 是 |
| 材质 | 碳钢 |
| 连接形式 | 法兰 |
| 公称通径 | 40（mm） |
| 适用介质 | 水,蒸汽,油品,各种高腐蚀化学介质,弱酸碱介质,氨气,氮气,氧气,氢气,液化气,空气 |
| 压力环境 | 低压 |
| 工作温度 | 低温 |
| 流动方向 | 单向 |
| 驱动方式 | 电磁 |
| 零部件及配件 | 配件 |
| 形态 | 蝶式 |
| 类型(通道位置) | 二通式 |
| 标准 | 德标 |
| 密封形式 | 软密封型 |
| 品牌 | 宗力 |
| 型号 | ZDSP |
| 加工定制:是 | 材质:碳钢 |
| 连接形式:法兰 | 公称通径:40（mm） |
| 适用介质:水,蒸汽,油品,各种高腐蚀化学介质,弱酸碱介质,氨气,氮气,氧气,氢气,液化气,空气 | 压力环境:低压 |
| 工作温度:低温 | 流动方向:单向 |
| 驱动方式:电磁 | 零部件及配件:配件 |
| 形态:蝶式 | 类型(通道位置):二通式 |
| 标准:德标 | 密封形式:软密封型 |
欢迎光临宗力阀门制造有限公司主页：www.zjzongli.com
|  | |
|
| 产品详细介绍： |
 |

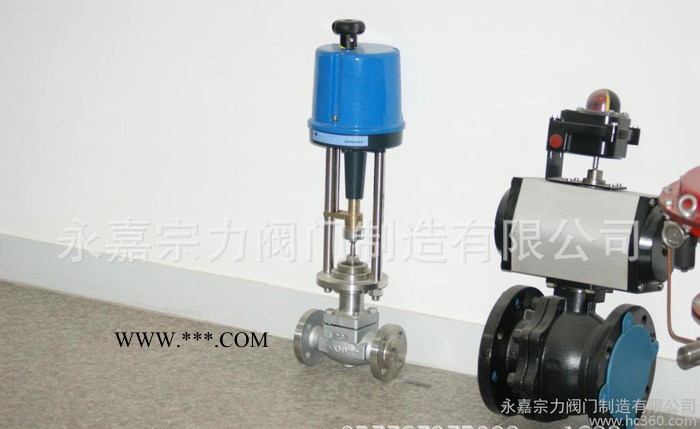

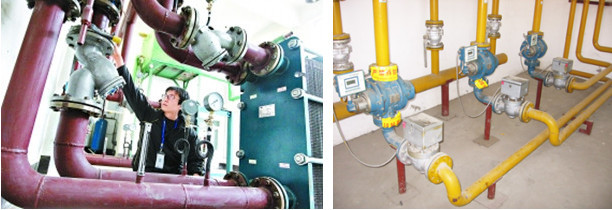

| ZDSP（N）型电动单（双）座调节阀，配用德国进口PS系列等直行程电动执行机构，无需另配伺服放大器，有输入控制信号（4－20mADC或1－5VDC）及单相电源即可控制运转，实现对压力、流量、温度、液位等参数的调节，具有体积小，重量轻、连线简单、泄漏量少的优点，但抗不平衡力较小，故阀门前后的工作压差不宜过高。它们能广泛应用于电力、冶金、石油、化工、轻工、环保等行业的工业过程自动控制系统中。 |
一、阀形式：直通铸造阀<br>
公称通径：20－300mm<br>
公称压力：PN1.6 4.0 6.4MPa<br>
连接形式：法兰式按JB78－59 JB79－59<br>
材 料：HT200 ZG230—450 ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti |  |
二、上阀盖常 温 型：-20℃－+200℃ <br>
散 热 型：-40℃－+450℃<br>
压盖形式：螺栓压紧式<br>
填 料：V型聚四氟乙烯填料、柔性石墨、不锈钢波纹管 |  |
三、阀内组织阀芯形式：双导向单座柱塞式阀芯
流量特性：等百分比特性，直线特性和快开特性
材 料：1Cr18Ni9Ti 0Cr18Ni12Mo2Ti
四、执行机构类型：可选PS、3810、ZAZ型（DN100以内）、
DKZ型（DN100以上）系列电子式直行程执行机构。
防爆型选用3810系列
技术参数和性能：请参阅对应的执行机构与阀门定位器说明书。五、主要零件材料及推荐使用温度范围
阀体材料
| 公称压力MPa | 介质工作温度℃ | | < | < | < | < | < | < | < | < | < | < | < | < | < | < | | 120 | 200 | 250 | 300 | 350 | 400 | 425 | 450 | 475 | 500 | 525 | 550 | 575 | 600 | | 最大工作压力MPa | | 铸铁HT200 | 1.6 | 1.6 | 1.5 | | | | | | | | | | | | | 铸钢ZG25
| 4.06.4 | | 4.0 6.4 | 3.7 5.9 | 3.3 5.2 | 3.0 4.7 | 2.8 4.1 | 2.3 3.7 | 1.8 2.9 | | | | | | | | 不锈钢ZG1Cr18Ni9Ti | 4.06.4 | | | | | 4.0 6.4 | 3.0 4.4 | 2.7 4.2 | 2.4 4.0 | 2.1 3.8 | 1.9 3.5 | 1.7 3.4 | 1.4 3.2 | 1.1 2.9 | 0.8 2.6 |
六、安装尺寸和重量（ZDSP）| 公称通径DN（mm） | L(mm)
| H1mm | H(mm) | Rmm | 重量(kg) | | PN(PMa) | 常温 | 中温 | 1.6MPa | 4.0 6.4Mpa | | 1.6 | 4.0 | 6.4 | 常温 | 中温 | | G3/4 | 120
| | | 32
| 633
| 720
| 176
| 8
| 9
| 11
| | 20 | 180 | 185 | 190 | 95 | 710 | 861 | 176 | 10 | 14 | 17 | | 25 | 185 | 190 | 205 | 112 | 736 | 887 | 176 | 12 | 16 | 19 | | 32 | 200 | 210 | 220 | 118 | 748 | 899 | 176 | 14 | 26 | 30 | | 40 | 220 | 230 | 240 | 129 | 780 | 922 | 176 | 20 | 30 | 34 | | 50 | 250 | 255 | 265 | 144 | 801 | 952 | 176 | 20 | 30 | 34 | | 65 | 275 | 285 | 295 | 178 | 910 | 1061 | 176 | 49 | 54 | 64 | | 80 | 305 | 310 | 325 | 191 | 926 | 1077 | 176 | 49 | 54 | 64 | | 100 | 350 | 355 | 370 | 195 | 934 | 1085 | 176 | 62 | 72 | 83 | | 125 | 410 | 425 | 440 | 245 | 1117 | 1332 | 176 | 83 | 96 | 110 | | 150 | 450 | 460 | 475 | 255 | 1133 | 1348 | 225 | 116 | 134 | 154 | | 200 | 550 | 560 | 570 | 290 | 1216 | 1431 | 225 | 171 | 204 | 234 | | 250 | 670 | 740 | 750 | | | | | | | | | 300 | 770 | 805 | 820 | | | | | | | |
七、安装尺寸和重量（ZDSN）| 公称通径DN（mm） | L(mm)
| H1mm | H(mm) | Rmm | 重量(kg) | | PN(MPa) | 常温 | 常温 | 1.6MPa | 4.0 6.4Mpa | | 1.6 | 4.0 | 6.4
| 常温 | 中温 | 25
| 185 | 190 | 205 | 117
| 746
| 897
| 176
| 14
| 18
| 21
| | 32 | 200 | 210 | 220 | 120
| 752
| 903
| 176
| 16
| 19
| 22
| | 40 | 220 | 230 | 240 | 139
| 791
| 942
| 176
| 18
| 28
| 32
| | 50 | 250 | 255 | 265 | 144
| 801
| 952
| 176
| 22
| 32
| 36
| | 65 | 275 | 285 | 295 | 188
| 930
| 1081
| 176
| 53
| 57
| 65
| | 80 | 305
| 310 | 325 | 208
| 960
| 1111
| 176
| 62
| 67
| 77
| | 100 | 350 | 355 | 370 | 220
| 984
| 1135
| 176
| 86
| 97
| 108
| | 125 | 410 | 425 | 440 | 270
| 1167
| 1382
| 225
| 98
| 118
| 135
| | 150 | 450 | 460 | 475 | 280
| 1187
| 1402
| 225
| 160
| 178
| 198
| | 200 | 550 | 560 | 570 | 320
| 1271
| 1486
| 225
| 294 | 328 | 358 | | 250 | 670 | 740 | 750 | 440
| 1510
| 1725
| 225
| | | | | 300 | 770 | 805 | 820 | 502 | 1634 | 1849 | 225 | | | |
八、型号编制说明| Z | D | S | P | 40 | P | G | | 自控阀门 | 执行机构类型： | 位移特征： | 阀门结构： | 公称压力： | 阀体材质： | 温度类型： | | | D：表示PS系列
| S：表示直行程 | P：表示单座
| 16：表示1.6MP
| C：表示碳钢
| G：表示中温型 常温省略 | | | R：表示3810系列
| | N：表示双座 | 40：表示4.0MP
| P：表示不锈钢铸铁省略 | | | | H：表示DKZ系列
| | | 64：表示6.4MP | | | | | C：表示ZAZ系列 | | | | | |
九、定货须知1.产品型号与名称 2.公称通径DN(mm) 3.公称压力
4.流量特性 5.阀体材质 6.额定流量系数
7.介质种类和温度范围 8.阀前后压力(压差) 9.电源电压和控制信号 10.其它特殊要求 |
|
