| 加工定制 | 是 |
|---|---|
| 连接形式 | 螺纹 |
| 材质 | 碳钢 |
| 阀瓣开启高度 | 微启式安全阀 |
| 结构形式 | 杠杆式 |
| 公称通径 | 50-1000（mm） |
| 适用介质 | 水 |
| 标准 | 美标 |
| 流动方向 | 单向 |
| 零部件及配件 | 配件 |
| 形态 | 蝶式 |
| 压力环境 | 高压 |
| 类型(通道位置) | 二通式 |
| 阀体构造 | 不封闭式 |
| 品牌 | 宗力 |
| 型号 | 厂家专业生产销售A46先导式安全阀 |
| 加工定制:是 | 连接形式:螺纹 |
| 材质:碳钢 | 阀瓣开启高度:微启式安全阀 |
| 结构形式:杠杆式 | 公称通径:50-1000（mm） |
| 适用介质:水 | 标准:美标 |
| 流动方向:单向 | 零部件及配件:配件 |
| 形态:蝶式 | 压力环境:高压 |
| 类型(通道位置):二通式 | 阀体构造:不封闭式 |
欢迎光临宗力阀门制造有限公司主页：www.zjzongli.com

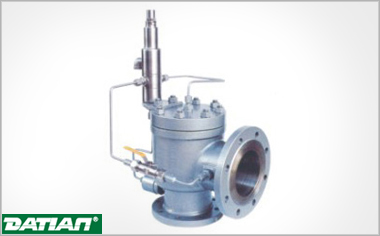

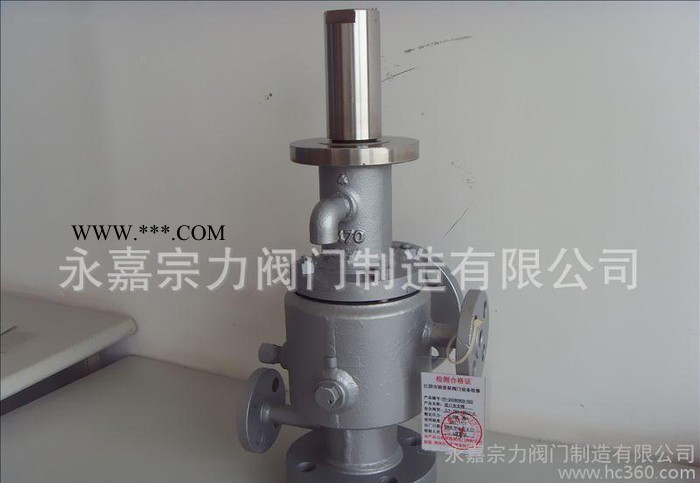

A46先导式安全阀介绍该阀门得用导阀压力信号打开主阀阀瓣，具有开启灵敏，回座压力高，密封性好特点，广泛使用于石油、天然等设备或系统，作为安全保护装置。
一、A46H/F-25(16C/40)主要尺寸公称通径DN（mm） | DN | do | PN16C～25 | PN40 | |||||||||
尺寸（mm） | 重量（kg） | 尺寸（mm） | 重量（kg） | ||||||||||
L | L1 | H | L | L1 | H | ||||||||
25 | 50 | 10 | 13 | 16 |
| 114 | 105 | 330 | 17 | 114 | 111 | 369 | 18.5 |
32 | 50 | 10 | 13 | 16 |
| 121 | 124 | 331 | 19 | 121 | 124 | 371 | 20 |
40 | 80 | 20 | 26 |
|
| 124 | 130 | 345 | 24 | 124 | 130 | 385 | 26 |
50 | 80 | 20 | 26 | 33 |
| 124 | 137 | 348 | 30 | 124 | 137 | 348 | 31 |
80 | 100 | 33 | 40 | 50 |
| 162 | 156 | 369 | 50 | 162 | 156 | 369 | 53 |
100 | 150 | 50 | 55 | 63 | 72 | 210 | 197 | 448 | 82 | 210 | 197 | 488 | 91 |
150 | 200 | 96 | 115 |
|
| 241 | 240 | 450 | 144 | 241 | 240 | 490 | 155 |
200 | 250 | 146 |
|
|
| 279 | 276 | 464 | 298 | 279 | 279 | 504 | 314 |
二、A46H/F-100(64/160)主要尺寸
公称通径DN（mm） | DN | do | PN16C～25 | PN40 | |||||||||
尺寸（mm） | 重量（kg） | 尺寸（mm） | 重量（kg） | ||||||||||
L | L1 | H | L | L1 | H | ||||||||
25 | 50 | 10 | 13 | 16 |
| 114 | 111 | 369 | 20 | 121 | 125 | 370 | 22 |
32 | 50 | 10 | 13 | 16 |
| 121 | 124 | 371 | 21.5 | 140 | 149 | 371 | 27 |
40 | 80 | 20 | 26 |
|
| 124 | 130 | 385 | 26 | 171 | 162 | 383 | 30 |
50 | 80 | 20 | 26 | 33 |
| 124 | 137 | 388 | 35 | 171 | 167 | 388 | 44 |
80 | 100 | 33 | 40 | 50 |
| 162 | 162 | 408 | 55 | 181 | 191 | 409 | 73 |
100 | 150 | 50 | 55 | 63 | 72 | 210 | 197 | 488 | 95 | 233 | 249 | 491 | 132 |
150 | 200 | 96 | 115 |
|
| 241 | 246 | 494 | 182 | - | - | - | - |
200 | 250 | 146 |
|
|
| 279 | 297 | 504 | 342 | - | - | - | - |
