| 标准 | 国标 |
|---|---|
| 材质 | 铸钢 |
| 工作温度 | 常温 |
| 公称通径 | 100 |
| 连接形式 | 法兰 |
| 流动方向 | 单向 |
| 适用介质 | 水 |
| 用途 | 截止 |
| 压力环境 | 常压 |
| 品牌 | 正宣 |
| 型号 | GYA |
| 通道位置 | 直通式 |

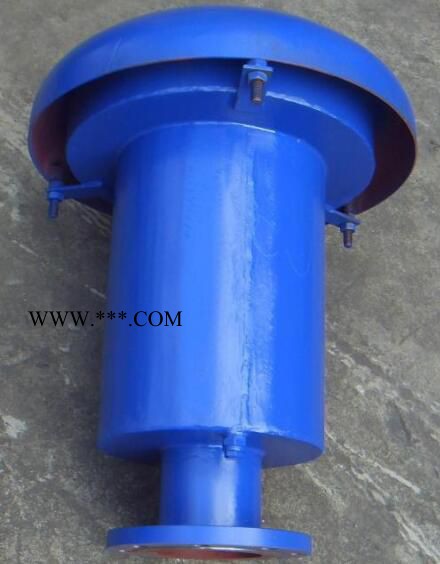

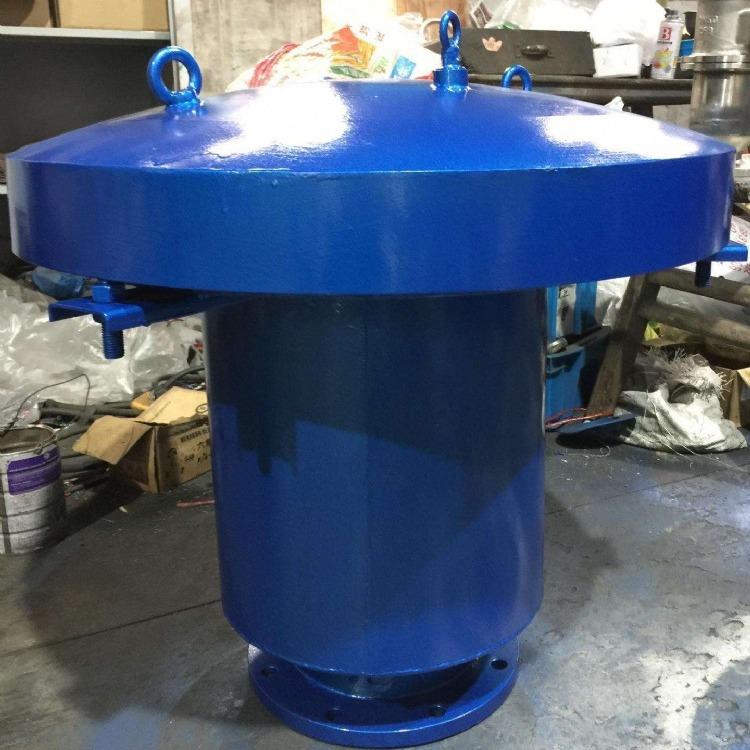

液压安全阀
产品概述：
液压安全阀控制的压力或真空值比机械呼吸阀高10%，因此在正常情况下是不会动作的。阀内用沸点高（夏天不易挥发）、蒸发慢、凝点低（冬天不至于凝固）的油品（如轻柴油、太阳油或变压器油）作为密封液体（简称封液）。本类阀门在管道中一般应当水平安装。
产品用途：
1、液压式安全阀是（活瓣式）呼吸阀的安全备用设备，它的吸气和呼气的动作压力略高于（活瓣式）呼吸阀，在呼吸阀一旦失灵或在冬季其活瓣冻结时，液压安全阀的液封即被破坏从而保护油罐免遭破坏。
2、液压安全阀装于油罐顶部与呼吸阀配合使用。
3、控制压力：+56毫米水柱至-50毫米水柱。
工作原理：
液压安全阀一种安全保护用阀，它的启闭件受外力作用下处于常闭状态，当设备或管道内的介质压力升高，超过规定值时自动开启，通过向系统外排放介质来防止管道或设备内介质压力超过规定数值。安全阀属于自动阀类，主要用于锅炉、压力容器和管道上，控制压力不超过规定值，对人身安全和设备运行起重要保护作用。
连接尺寸：
| 标准 | 图号 | 分量 | 装置尺度（毫米） | |||||||
| d | D | D1 | D2 | d1 | L | H |
| |||
| DN80 | GYA-80 | 38 | ?85 | ?150 | ?185 | ?125 | ?18 | 376 | 424 | 4 |
| DN100 | GYA-100 | 42 | ?105 | ?170 | ?205 | ?145 | ?18 | 500 | 605 | 4 |
| DN150 | GYA-150 | 66 | ?158 | ?225 | ?265 | ?200 | ?18 | 650 | 705 | 8 |
| DN200 | GYA-200 | 97.2 | ?210 | ?280 | ?315 | ?255 | ?18 | 900 | 755 | 8 |
| DN250 | GYA-250 | 140.2 | ?264 | ?335 | ?370 | ?310 | ?18 | 1050 | 885 | 12 |
安装符合要求：
（l）额定蒸发量大于0.5t/h的锅炉，至少装设两个安全阀：额定蒸发量小于或等于0.5t/h的锅炉，至少装一个安全阀。可分
式省煤器出口处、蒸汽过热器出口处都必须装设安全阀。
（2）安全阀应垂直安装在锅商、集箱的位置。在安全阀和锅筒或集箱之间，不得装有取用蒸汽的出口管和阀门。
（3）杠杆式安全阀要有防止重锤自行移动的装置和限制杠杆越轨的导架，弹簧式安全阀要有提升手把和防止随便拧动调整螺钉的装置。
（4）对于额定蒸汽压力小于或等于3.82MPa的锅炉，安全阀喉径不应小于25mm：对于额定蒸汽压力大于3.82MPa的锅炉，安全阀喉径不应小于20mm。
（5）安全阀与锅炉的连接管，其截面积应不小于安全阀的进口截面积。如果几个安全阀共同装设在一根与锅筒直接相连的短管上，短管的通路截面积应不步于所有安全阀排汽面积的1.25倍。
（6）安全阀一般应装设排汽管，排汽管应直通安全地点，并有足够的截面积，保证排汽畅通。安全阀排气管底部应装腔 作势有接到安全地点的疏水管，在排气管和疏水管上都不允许装设阀门。
