| 标准 | 国标 |
|---|---|
| 材质 | 铸钢 |
| 工作温度 | 常温 |
| 公称通径 | 100 |
| 连接形式 | 法兰 |
| 流动方向 | 单向 |
| 适用介质 | 水 |
| 用途 | 截止 |
| 压力环境 | 常压 |
| 品牌 | 正宣 |
| 型号 | D971S |
| 通道位置 | 直通式 |

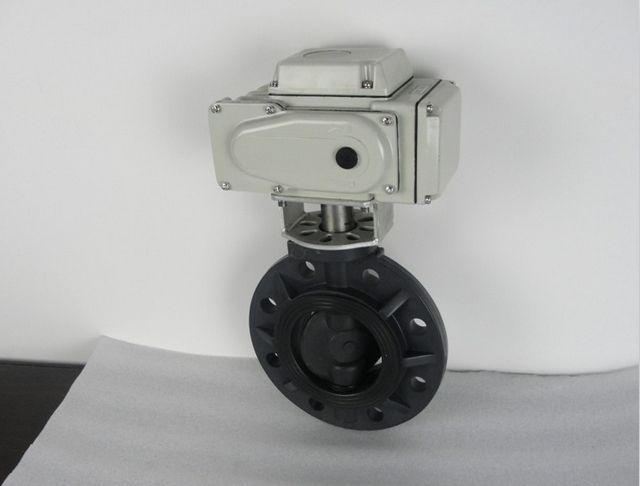

D971S电动PVC蝶阀
产品概述：
电动PVC蝶阀阀体采用聚氯乙烯PVC聚丙烯或者PP、PPH材料，PVC可耐大部分的酸、碱、盐由低到高浓度的腐蚀，但不耐芳香烃、酮、醚、氯化碳烃类的腐蚀。PP、PPH耐化学性非常好，对一般的酸、有机溶剂的抵抗性好。常用作塑料蝶阀的密封橡胶材料有三元乙丙橡胶EPDM和氟橡胶FPM等。根据其各自的特点而适用于不同的环境：EPDM可耐一般酸碱，耐化学药品性和耐水性好，但不耐矿物油和过热蒸汽(200℃)，使用温度在-40～120℃。而FPM耐油、耐热、耐酸碱和耐化学药品性能佳。常用于耐高温、耐腐蚀的场合，使用温度在-20℃～210℃。
产品性能：
1、电动塑料蝶阀的阀体只需最小的安装空间,工作原理简单可靠；
2、近似等百分比的流量特性，可用于调节或开关式控制；
3、电动塑料蝶阀的阀体配合标准的凸面管道法兰；
4、优越的经济性能使得蝶阀的应用行业广泛；
5、电动塑料蝶阀具有很大的流通能力，经过阀门的压力损失极小；
6、蝶阀阀体具有非常显著的经济性，尤其是较大口径的蝶阀；
7、电动塑料蝶阀特别适合于介质较洁净的液体和气体。
产品特点：
电动蝶阀重量轻、耐腐蚀性强，被应用于多个领域，如一般纯水和生饮水的管路系统、排水和污水管路系统、盐水和海水管路系统、酸碱和化学溶液等多个行业，品质得到广大用户的认可。
外型结构紧凑美观
本体重量轻容易安装
耐腐蚀性强，应用范围广
材质卫生无毒
耐磨损、容易拆卸，维护简单易行
电动蝶阀参数：
公称通径 50～500mm
公称压力 1.0～1.6Mpa
适用温度 0～+60℃
连接方式 法兰、螺纹、由令
阀结构 一体、三通L、三通T
阀体材质 UPVC、CPVC、PP
阀芯材质 UPVC、CPVC、PP
密封材质 EPDM、FPM
适用介质 PVC兼容的食品工业化学溶剂
阀内件：
阀板形式:蝶形(垂直板式)
流量特性:线性
执行机构
执行器型号:CHR、381R、HQ
主要技术参数:电源电压：220V/50Hz、380V/50Hz、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC
防护等级：相当IP67、隔爆标志：ExdⅡBT4、手操功能：手柄、手轮
环境温度：-25～+70℃、环境湿度：≤95%
主要外型尺寸：
| DN | H | E | L1 | L | D1 | D | n×φd | 电装 |
| 50 | 265 | 134 | 36 | 44 | 125 | 165 | 4-18 | 05型 |
| 65 | 305 | 134 | 37 | 48 | 145 | 185 | 4-19 | 05型 |
| 80 | 320 | 140 | 37 | 48 | 160 | 200 | 8-18 | 10型 |
| 100 | 340 | 140 | 47 | 60 | 180 | 229 | 8-18 | 10型 |
| 125 | 390 | 140 | 57 | 70 | 210 | 258 | 8-18 | 16型 |
| 150 | 420 | 178 | 65 | 72 | 240 | 288 | 8-22 | 25型 |
| 200 | 455 | 178 | 78.5 | 81.5 | 295 | 344 | 8-23 | 25型 |
