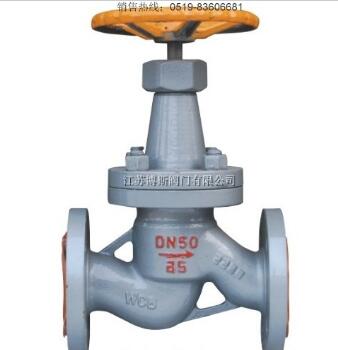

J41B-氨用截止阀 结构特点及用途
1中通法兰为方形结构、阀杆采用暗杆连接.
2 阀体密封面部位采用球凸状,与阀瓣以线吻合密封.
3 密封面采用巴氏合金,密封性能好,使用寿命长.
J41B-氨用截止阀 主要性能规范
适用介质:液,气,氨,氮,氢
适用温度:-40~150℃
试验压力
| 公称压力 PN(Mpa) |
试验压力(Mpa) | |
| 壳体强度试验 | 密封试验 | |
| 1.6 | 2.4 | 1.8 |
| 2.5 | 3.8 | 2.8 |
J41B-氨用截止阀 主要零件材料
| 产品类型 | 零件名称 | |||||
| 阀体,阀盖 | 阀杆 | 填料 | 密封面 | 垫片 | 紧固件 | |
| J41B-(16/25)C | 铸钢 | 碳钢 | 聚四氟乙烯 | 巴氏合金 | 石棉胶板 | 优质碳钢 |
| J41B-(16/25)O | 球墨铸铁 | 碳钢 | 聚四氟乙烯 | 巴氏合金 | 石棉胶板 | 优质碳钢 |
| J41B-(16/25)K | 可锻铸钢 | 碳钢 | 聚四氟乙烯 | 巴氏合金 | 石棉胶板 | 优质碳钢 |
