产品概述:
针型阀门的阀芯就是一个很尖的圆锥体，好象针一样插入阀座，由此得名。针形阀门比其他类型的阀门能够耐受更大的压力，密封性能好，所以一般用于较小流量，较高压力的气体或者液体介质的密封。针形阀门与压力表配合使用是最合适的了，一般的针形阀门都做成螺纹连接(当然也有法兰及其他形式的连接)。
产品说明:

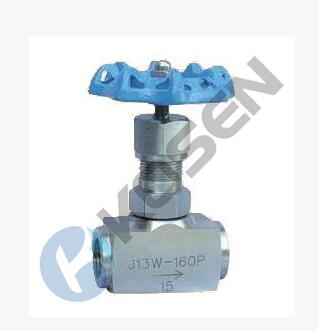

J13W高压内螺纹针型阀
产品型号: J13W-1.6(42)P型
产品名称:内螺纹针型阀
型号：J13W
口径：DN6-40
压力：1.6-32.0Mpa
主要零件材料:
|
零件名称 |
阀杆，阀盖 |
阀杆,阀瓣 |
填料 |
|
J13W-16P |
铬镍不锈钢 |
铬镍不锈钢 |
聚四氟乙稀,柔性石墨 PTFE |
|
J13W-160、J13W-40 |
优质碳钢 |
铬不锈钢 |
主要性能规范:
|
型号 |
公称压力 PN(Mpa) |
试验压力PS(Mpa) |
工作压力(Mpa) |
工作温度 (oC) |
适用介质 |
||
|
壳体 |
密封(液) |
密封(气) |
|||||
|
J13W-16 |
1.6 |
2.4 |
1.76 |
0.6 |
1.6 |
P≤540OC |
液化石油气水，酸，蒸汽，油品等 |
|
J13W-40P |
4.0 |
6.0 |
4.4 |
0.6 |
4.0 |
||
|
J13W-160 |
16.0 |
24.0 |
17.6 |
0.6 |
16.0 |
C≤425OC |
|
|
J13W-320P |
32.0 |
48.0 |
35.2 |
0.6 |
32.0 |
||
主要外形及连接尺寸:
|
公称直径 DN(mm) |
管螺纹GSc |
尺寸 |
重量 (kg) |
||||
|
Do |
L |
H |
H1 |
d |
|||
|
6 |
1/4 |
60 |
55 |
90 |
100 |
4 |
0.63 |
|
10 |
3/8 |
60 |
60 |
92 |
102 |
5 |
0.65 |
|
15 |
1/2 |
65 |
65 |
97 |
107 |
6 |
0.8 |
|
20 |
3/4 |
8 |
80 |
109 |
121 |
8 |
1.07 |
|
25 |
1 |
100 |
90 |
122 |
132 |
10 |
1.8 |
|
32 |
11/4 |
140 |
128 |
180 |
191 |
15 |
5.0 |
|
40 |
11/2 |
160 |
148 |
200 |
215 |
18 |
7.2 |
