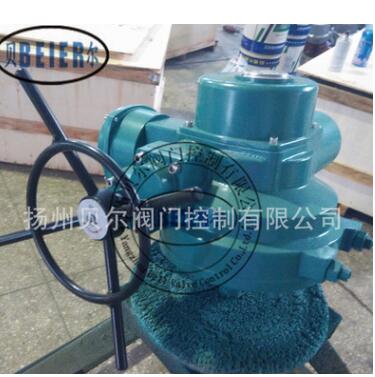

大量风阀电动执行器 部分回转阀门电动装置Q120

----------------------------------------------------

部分回转阀门电动装置DQW150-0.5外形和外形尺寸

部分回转阀门电动装置DQW150-0.5结构

      部分回转阀门电动装置DQW150-0.5由专用电机、减速机构、行程控制机构、力矩控制机构、开度指示机构、手轮、机械限位和电气部分等组成。

注意：隔爆型电气部分增加了隔爆面结构，并采用隔爆型接线盒和隔爆型阀门用电动机。安装、调试和维护时，不可损伤隔爆面；不得在爆炸环境下拆去与电气有关的箱盖带电操作，打开电气箱盖前必须先切断电源；重装时盖严紧固以保证隔爆性能！

电动机：户外型采用YDFf型，隔爆型采用YBDFf型阀门专用异步电动机。

减速机构：由一对直齿轮和少齿差行星轮两级传动组成。电动机的动力经减速机构传递给输出盘。

力矩控制机构：当输出轴上受到一定转矩后，蜗杆除旋转外还产生轴向位移，由蜗杆上的齿条带动齿轴转动，当输出力矩增大到整定转矩时，则紧固在齿轴上的凸轮使微动开关动作，从而切断电动机电源，电动机停转，以此实现对电动装置输出转矩的控制，达到保护阀门的目的。
