详细说明

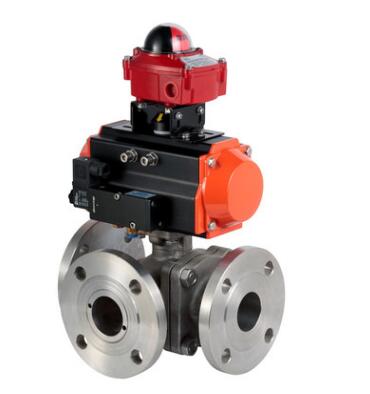

一、 产品概述
气动球阀只需要用气旋转90度的操作和很小的转动力矩就能关闭严密。完全平等的阀体内腔为介质提供了阻力很小、直通的流道。通常认为球阀最适宜直接做开闭使用，已将球阀设计成使它具有节流和控制流量之用。球阀的主要特点是本身结构紧凑，易于操作和维修，适用于水、溶剂、酸和天然气等一般工作介质，而且还适用于工作条件恶劣的介质，如氧气、过氧化氢、甲烷和乙烯等。球阀阀体可以是整体的，也可以是组合式的。
二、 产品性能特点
1、 流体阻力小，其阻力系数与同长度的管段相等。
2、 结构简单、体积小、重量轻。
3、 紧密可靠，球阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用。
4、 操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
5、 维修方便，气动球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
6、 在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
三、 产品规格参数
|
公称通径DN(mm) |
15～300 |
|
|
公称压力PN(MPa) |
1.0～6.4 |
|
|
执行器配型 |
单作用、双作用 |
|
|
气动附件 |
限位开关、定位器、电磁阀、过滤减压阀、 |
|
|
控制方式 |
气开、气关 |
|
|
公称压力Ps(MPa) |
强度试验 |
1.5～9.6 |
|
密封试验 |
1.1～7.0 |
|
|
主要 零件 |
阀体 |
WCB、304、 316、316L |
|
阀芯 |
2Cr13、0Cr19Ni9、0Cr17Ni12Mo2 |
|
|
密封圈 |
PTFE、EPDM、NBR |
|
|
适用工况 |
适用介质 |
水、蒸汽、强腐蚀性介质等 |
|
连接形式 |
? |
法兰 |
