适用介质 各种高腐蚀化学介质
温馨提示
产品属性及价格等仅供参考，详情请来电或旺旺咨询！

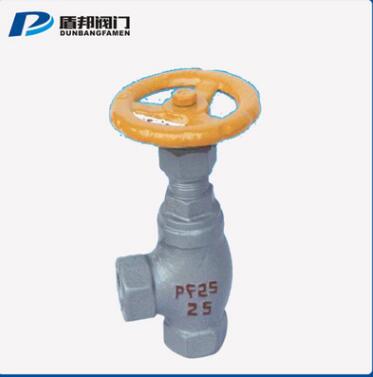

J11B内螺纹氨用截止阀产品简介：
J11B内螺纹氨用截止阀阀体、阀盖材质采用灰铸铁，密封面巴氏合金-40℃+150℃或聚四氟乙烯-40℃+200℃，体积轻，阻力小，安装方便，可广泛应用于水电站、食品、化工、水产等冷冻冷藏系统。
J11B内螺纹氨用截止阀工作原理：
内螺纹氨用截止阀的密封面采用巴氏合金、四氟、尼龙等。使用寿命长。是安装在制冷系统的设备或管路上，用以接通和切断制冷工质流动的通道，在使用过程中遇到温差幅度变动环境下能自然达到化学处理性能。适于温度-40~+150摄氏度的氨、氨液介质的管路及液化气管路上作启闭作用。主要适用于冷冻、制冷、化工、石油、食品、冶炼、液化气等单位使用。
J11B内螺纹氨用截止阀产品特点：
★中通法兰为方形结构，阀杆采用间杆连接。
☆阀体密封面部位采用球凸状，与阀脚以线吻合密封。
◆密封面采用巴氏合金，密封性能好，使用寿命长。
★内螺纹氨用截止阀主要零件材料：
|
零件名称 |
阀体、阀盖 |
密封圈 |
填料 |
填料压盖 |
阀杆 |
垫片 |
|
J11B-25Z |
灰铸铁 |
巴氏合金 |
聚四氟 |
碳钢 |
聚四氟 |
|
|
J11F-25Z |
灰铸铁 |
聚四氟乙烯 |
||||
★内螺纹氨用截止阀性能规范：
|
公称压力PN（MPA） |
试验压力PS（MPa） |
适用介质 |
适用温度（℃） |
|
|
2.5 |
3.8 |
氨气、 |
巴氏合金 |
四氟 |
|
外形尺寸 |
口径 |
总长 （L） |
阀体长（L） |
全开（H） |
全关（H1） |
手轮直径（D0） |
连接方式 |
|
DN10 |
80 |
84 |
140 |
125 |
80 |
3/3“管柱螺纹 |
|
|
DN15 |
100 |
105 |
160 |
140 |
100 |
1/2“管柱螺纹 |
|
|
DN20 |
108 |
110 |
175 |
155 |
100 |
3/4“管柱螺纹 |
|
|
DN25 |
124 |
130 |
190 |
165 |
120 |
1“管柱螺纹 |
|
|
DN32 |
140 |
140 |
200 |
|
140 |
11/4“管柱螺纹 |
