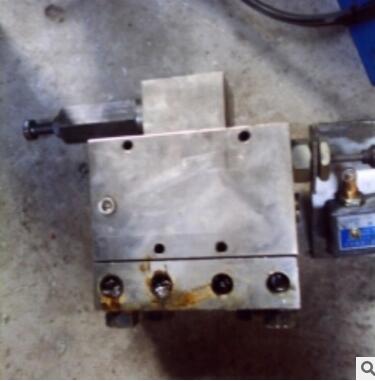

YHF型液压换向阀

      用于电动环式集中润滑系统中，把泵输出的润滑脂交替送向两条供油主管。直接由供油主管末端的压力控制阀换向，换向的设定压力可以方便地调整，换向阀结构简单，动作可靠。

二、技术参数

    使用介质为锥入度 265～385（25℃，150g）1/10mm 的润滑脂。

三、型号说明

使用类型代号：
       1、用于 DRB-L585Z-H 润滑泵
        2、用于 DRB-L60Z-H、DRB-L60Y-H、DRB-L195Z-H、 DRB-L195Y-H 润滑泵。

四、外形尺寸

五、工作原理
       下图是液压换向阀的工作原理示意图。图中T1～4口汇到同一个出口接贮 油器。
位置 1 泵输出的润滑脂，从进油口 S 经主滑阀 MP 构成的通路被送向供油主管L1（管路Ⅰ），并且经先导滑阀Pp构成的通路加压力于主滑阀的左端。 供 油主管 L2 经 T1 口向贮油器开放。
       供油主管 L1 的末端与回油口 R1 连接，当末端的压力超过设定压力，则把先导滑阀推向右侧。
位置 2 先导滑阀 Pp 移动到右侧，主滑阀 Mp 的左腔经 T3 口向贮油器开 放，泵输出的润滑脂加压于主滑阀的右端，将其推向左侧，与主滑阀连接的指示杆上的触头撞击行程开关 LS，向电控柜发出信号使泵停止。
       位置 3 主滑阀 Mp 移动到左侧，完成换向动作，泵再次工作输出的润 滑脂经主滑阀构成的通路被送向供油主管 L2（管路Ⅱ），供油主管 L1 经 T2 口向贮油器开放。

六、使用说明
       YHF-L1型阀与流量 585mL/min的泵相配，安 装于底板上。YHF-L2型阀与流量60和195mL/min的泵相配，安装于泵体上。
       YHF-L1 型阀调整螺丝右旋设定压力调高， 左旋调低。YHF-L2 型阀右旋设定压力调低，左旋调高。
       从泵体上拆卸 YHF-L2 型阀和拆卸 YHF-L1 型阀的盖子时，应先将调整螺丝完全松开。
