一、产品用途
该系列球阀用广泛应用于带腐蚀性介质的管路输送线，按材质不同适用于-14℃～140℃的工作温度，能实现事故的紧急切断。
二、特点
1. 工程塑料系列球阀采用FRPP、PVDF、CPVC、UPVC等耐腐蚀热塑性塑料一次注塑成型 ，有较强耐腐能力。
2. 密封可靠，启闭力矩小。
3. 流体阻力小，启闭迅速。
4. 结构简单，外形美观。

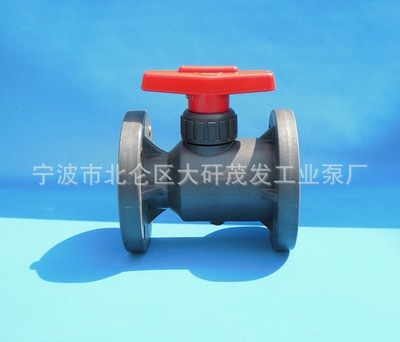

三、示 图
四、安装尺寸
|
公称直径 DN（mm） |
D1 |
D |
L |
b |
N |
Ø |
工作压力Mpa |
|
|
FRPP |
PVDF |
|||||||
|
15(1/2") |
95 |
65 |
120 |
14 |
4 |
14 |
1.0 |
1.2 |
|
20(3/4") |
105 |
75 |
120 |
16 |
4 |
14 |
1.0 |
1.2 |
|
25(1") |
115 |
85 |
130 |
16 |
4 |
14 |
1.0 |
1.2 |
|
32(1 1/4") |
135 |
100 |
140 |
16 |
4 |
18 |
1.0 |
1.2 |
|
40(1 1/2") |
145 |
110 |
160 |
16 |
4 |
18 |
1.0 |
1.2 |
|
50(2") |
160 |
125 |
180 |
18 |
4 |
18 |
1.0 |
1.2 |
|
65(2 1/2") |
180 |
145 |
220 |
22 |
4 |
18 |
1.0 |
1.2 |
|
80(3") |
195 |
160 |
250 |
25 |
8 |
18 |
1.0 |
1.2 |
|
100(4") |
215 |
180 |
280 |
25 |
8 |
18 |
1.0 |
1.2 |
|
125(5") |
245 |
210 |
320 |
30 |
8 |
23 |
1.0 |
1.2 |
|
150(6") |
280 |
240 |
360 |
30 |
8 |
23 |
1.0 |
1.2 |
|
200(8") |
335 |
295 |
400 |
35 |
8 |
23 |
1.0 |
1.2 |
|
250(10") |
395 |
350 |
500 |
38 |
12 |
23 |
1.0 |
1.2 |
|
300(12") |
455 |
400 |
600 |
40 |
12 |
23 |
1.0 |
1.2 |
五、注意事项
1、 使用前检查各部位，并启闭数次，检查转动状况。
2、 顺时针方向旋转90°关闭，逆时针方向旋转90°开启。
3、 阀体箭头所示方向为介质流向。
4、 本产品不宜作节流用，以防损坏密封面。
5、 根据介质选用不同材质产品，RPP使用温度-14℃～100℃，PVDF使用温度-40℃～140℃。
