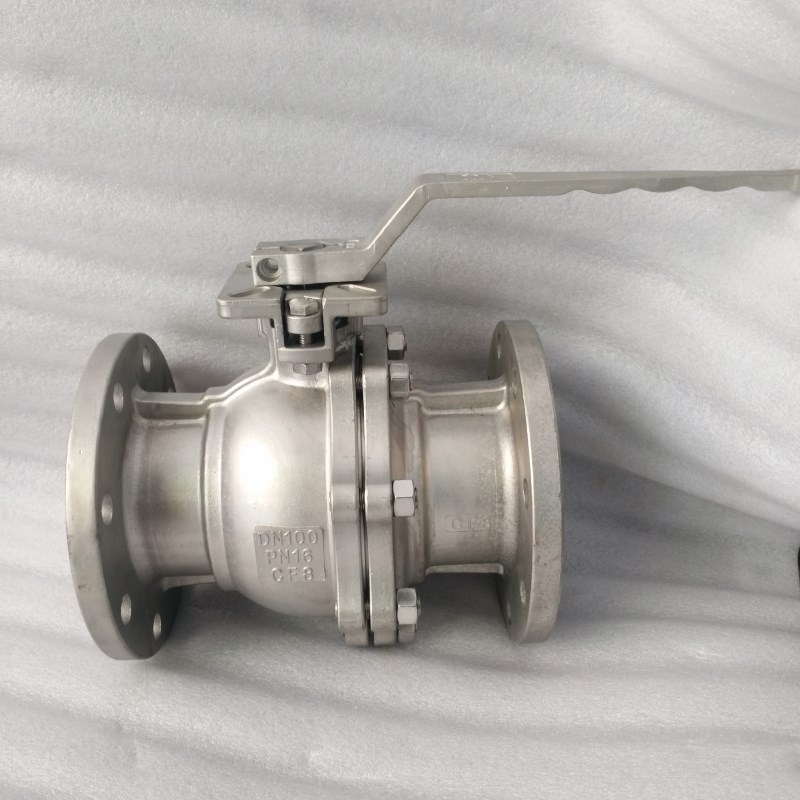

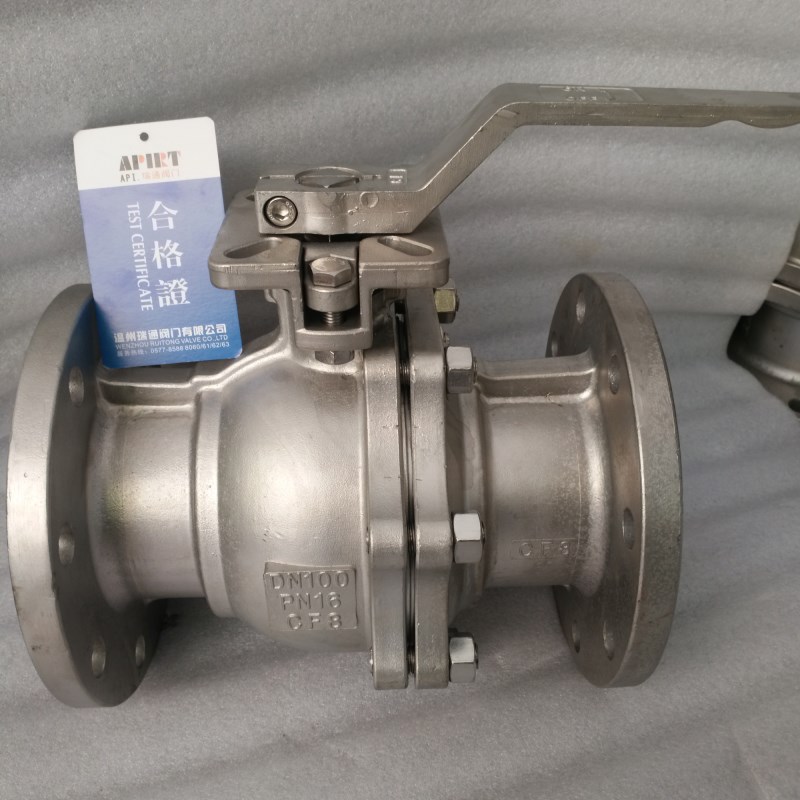

不锈钢高平台法兰球阀

手动不锈钢高平台法兰球阀详细介绍：

『高平台法兰球阀』专业生产厂家，由瑞通阀门自主研发生产的【高平台球阀】质量可靠、价格合理、售后服务完善。『高平台法兰球阀』适用于各种轻重工业及楼宇管道。瑞通品质，值得信赖！【手动不锈钢高平台球阀】广泛应用于：化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域。





【手动不锈钢高平台法兰球阀】特点：（1）流体阻力小，全通径的球阀基本没有流阻。（2）结构简单、体积小、重量轻。（3）紧密可靠。它有两个密封面，而且目前球阀的密封面材料广泛使用各种塑料，密封性好，能实现完全密封。在真空系统中也已广泛使用。（4）操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。（5）维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。（6）在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。（7）适用范围广，通径从小到几毫米，大到几米，从高真空***压力都可应用。（8）由于球阀在启闭过程中有擦拭性，所以可用于带悬浮固体颗粒的介质中。

四、精铸高平台球阀 国标主要外形及连接尺寸表

公称压力	公称通径	L	D	D1	D2	D6	b	f	f1	Z-Φd	H	W	H1
1.6	15	130	95	65	45	-	14	2	-	4-14	79	135	48.0
	20	130	105	75	55	-	16	2	-	4-14	84	135	53.0
	25	140	115	85	65	-	16	2	-	4-14	95	170	64.0
	32	165	135	100	78	-	18	2	-	4-18	103	170	71.0
	40	165	145	110	85	-	18	2	-	4-18	111	200	76.0
	50	203	160	125	100	-	20	2	-	4-18	120	200	85.0
	65	222	180	145	120	-	20	2	-	4-18	153	300	104.0
	80	241	195	160	135	-	20	2	-	8-18	163	300	114.0
	100	305	215	180	155	-	22	2	-	8-18	182	400	140.0
	125	356	245	210	185	-	22	2	-	8-18	260	500	183.0
	150	394	280	240	210	-	24	2	-	8-22	280	800	202.0
	200	457	355	295	265	-	24	2	-	12-22	-	1100	253.0
2.5	15	140	95	65	45	-	14	2	-	4-14	79	135	48.0
	20	152	105	75	55	-	16	2	-	4-14	84	135	53.0
	25	165	115	85	65	-	16	2	-	4-14	95	170	64.0
	32	178	135	100	78	-	18	2	-	4-18	103	170	71.0
	40	190	145	110	85	-	18	2	-	4-18	111	200	76.0
	50	216	160	125	100	-	20	2	-	4-18	120	200	85.0
	65	241	180	145	120	-	22	2	-	8-18	153	300	104.0
	80	283	195	160	135	-	24	2	-	8-18	163	300	114.0
	100	305	230	190	160	-	24	2	-	8-22	182	400	140.0
	125	381	270	220	188	-	26	2	-	8-26	260	500	183.0
	150	403	300	250	218	-	28	2	-	8-26	280	800	202.0
	200	502	360	310	278	-	30	2	-	12-26	-	1100	253.0
4.0	15	140	95	65	45	40	14	2	4	4-14	79	135	48.0
	20	152	105	75	55	51	16	2	4	4-14	84	135	53.0
	25	165	115	85	65	58	16	2	4	4-14	95	170	64.0
	32	178	135	100	78	66	18	2	4	4-18	103	170	71.0
	40	190	145	110	85	76	18	2	4	4-18	111	200	76.0
	50	216	160	125	100	88	20	2	4	4-18	120	200	85.0
	65	241	180	145	120	110	22	2	4	8-18	153	300	104.0
	80	283	195	160	135	121	24	2	4	8-18	163	300	114.0
	100	305	230	190	160	150	24	2	4.5	8-22	182	400	140.0
	125	381	270	220	188	176	26	2	4.5	8-26	260	500	183.0
	150	403	300	250	218	204	28	2	4.5	8-26	280	800	202.0
	200	502	375	320	282	260	34	2	4.5	12-30	-	1100	253.0

五、精铸高平台球阀　美标主要外形及连接尺寸表

公称压力	公称通径	d	L	D	D1	D2	b	f	Z-Φd	H	W
Class 150	1/2"	13	108	89	60.5	35	11.5	1.6	4-16	79	135
	3/4"	19	117	98	70	43	11.5	1.6	4-16	84	135
	1"	25	127	108	79.5	51	12	1.6	4-16	95	170
	1-1/4"	32	140	117	89	64	13	1.6	4-16	103	170
	1-1/2"	38	165	127	98.5	73	15	1.6	4-16	111	200
	2"	51	178	152	120.5	92	16	1.6	4-19	120	200
	2-1/2"	64	190	178	139.5	105	18	1.6	4-19	153	300
	3"	76	203	190	152.5	127	19	1.6	4-19	163	300
	4"	102	229	229	190.5	157	24	1.6	8-19	182	400
	5"	127	356	254	216	186	24	1.6	8-22	260	500
	6"	152	394	279	241.5	216	26	1.6	8-22	280	800
	8"	203	457	343	298.5	270	29	1.6	8-22	-	1100
Class 300	1/2"	13	140	95	66.5	35	15	1.6	4-16	79	135
	3/4"	19	152	117	82.5	43	16	1.6	4-19	84	135
	1"	25	165	124	89	51	18	1.6	4-19	95	170
	1-1/4"	32	178	133	98.5	64	19	1.6	4-19	103	170
	1-1/2"	38	190	156	114.5	73	21	1.6	4-22	111	200
	2"	51	216	165	127	92	23	1.6	4-22	120	200
	2-1/2"	64	241	190	149	105	26	1.6	8-19	153	300
	3"	76	283	210	168.5	127	29	1.6	8-22	163	300
	4"	102	305	254	200	157	32	1.6	8-22	182	400
	5"	127	381	279	235	186	35	1.6	8-22	260	500
	6"	152	403	318	270	216	37	1.6	12-22	280	800
	8"	203	502	381	330	270	42	1.6	12-25	-	1100

不锈钢高平台法兰球阀概述：

①连接形式：法兰

②公称通径：1/2”∼4”。

③适用介质：水,油,蒸汽,碳酸,硝酸。

④压力范围：1000WOG。

⑤启闭力N：400∼500。

⑥适用温度：-40~200（°C）

⑦主体材料：不锈钢,304。316。

⑧设计生产采用标准：JB、ISO、API、GB、BS等标准设计生产, 其安全性和质量性都经过严格处理发放国内外市场。

我公司不锈钢高平台法兰球阀制造标准依照：

①《通用阀门法兰和对焊连接钢制球阀》GB/T12237-89

②《铁制和铜制球阀》GB/T 15185-1994

③《钢制阀门 一般要求》GB/T 12224-2005

④《生活饮用水输配水设备及防护材料的安全性评价标准》 GB/T 17219-1998



购买本公司不锈钢高平台法兰球阀请按以下指示进行安装：（详情或见产品说明书）

（1）取掉法兰端两边的保护盖，在阀完全打开的状态下进行冲洗清洁。

（2）安装前应按规定的信号（电动或气动）进行整机测试（防止因运输产生振动影响使用性能），合格后方可上线安装（接线按电动执行机构线路图）。

（3）准备与管道连接前，须冲洗和清除干净管道中残存的杂质（这些物质可能会损坏阀座和球）。

（4）在安装期间，请不要用阀的执行机构部分作为起重的吊装点，以避免损坏执行机构及附件。

（5）本类阀应安装在管道的水平方向或垂直方向。

（6）安装点附近的管道不可有低垂或者承受外力的现象，可以用管道支架或者支撑物来消除管线的偏离。

（7）与管道连接后，请用规定的扭矩交叉锁紧法兰连接螺栓。
