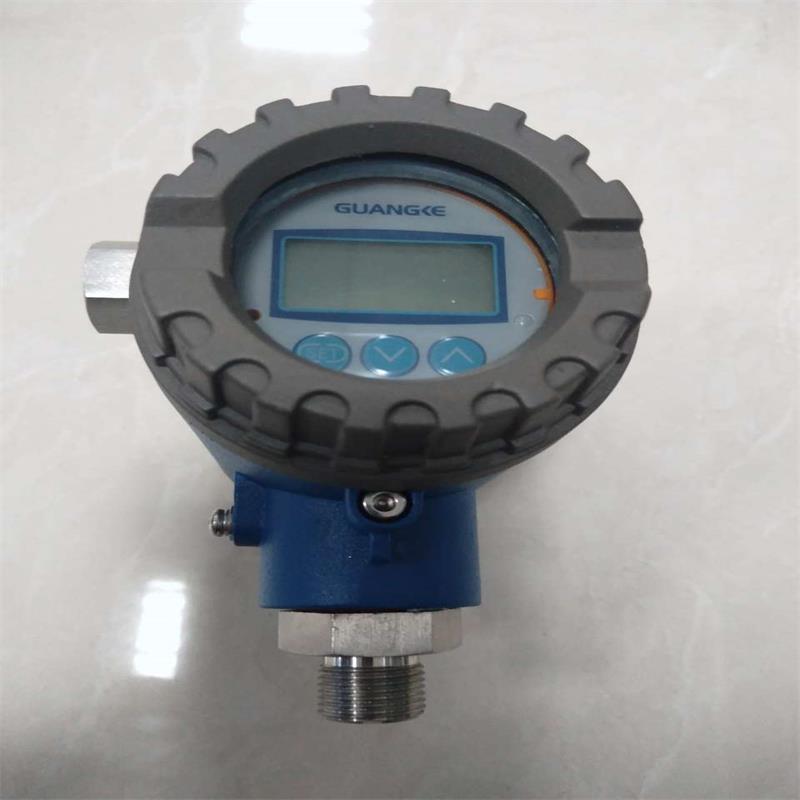

GKYWG-60XⅡ罐旁显示仪又叫通用现场远传变送器显示仪，是由河北光科测控设备有限公司研制开发出的防爆显示仪表。利用4-20mA电流回路计算方式，准确的计算出现场液位、温度、压力等标准信号的数值并显示出来，可安装在现场或者控制室任何区域，方便安装在现场装置区高温、有毒、易燃的工业现场环境，主要用于石油化工、电力、医药、消防等行业。
罐旁显示仪产品特点：
防爆壳体设计可以用于各种工业现场（已经通过*防爆认证）
安全等级为SIL3、可以用在各种环境
不需要外加电源，接线方便直接串入4-20mA回路即可实现精准测量
显示清晰、红色LED显示方便夜晚或中午强光下读取数值，并适应高寒地区（-45℃-80℃）显示屏适合高寒地区
实用范围：磁致伸缩液位计、雷达液位计、一体化温度变送器、压力变送器、气体报警器等模拟量标准信号的仪表
罐旁显示仪产品参数：
精度：0.1%
线制：两线制
显示方式：红色高亮LED数码管显示 4位显示
报警功能：可以设置两个报警点，低于下限或高于上限报警，闪烁显示
修正功能：显示量程及小数点修正功能
环境温度：-45℃ -80℃
防护等级：IP68
防爆标志 : ExdII+H2 T6GB ExdIICT6
过程连接：G1/2 或标准支架
罐旁显示仪外形安装尺寸
|
GKYWG-60XⅡ 罐旁显示仪 正方尺寸 （图一) |
|
a=70mm b=m20×1.5 c=100mm d=G1/2 |
|
GKYWG-60XⅡ 罐旁显示仪 侧方尺寸 （图二) |
|
a=125mm b=70mm c=G1/2 |
安装示意图
配置表
|
序号 |
名称 |
规格型号 |
数量 |
单位 |
提供方 |
|
1 |
罐旁显示仪 |
GKYWG-60XⅡ |
1 |
台 |
河北光科 |
|
2 |
罐旁显示仪支架 |
GKYWG-60XⅡ |
1 |
台 |
选配 |
|
3 |
液位仪 |
ZKYWG |
1 |
台 |
选配 |
接线示意图
1、箭头1接线4-20mA，进线。
2、箭头2接线4-20mA，出线。
罐旁显示仪选型表
实例：GKYWG-60XⅡ罐旁显示仪,A代表，A代表带支架，A代表液位， A代表内销ZL代表销售人员为张亮。
