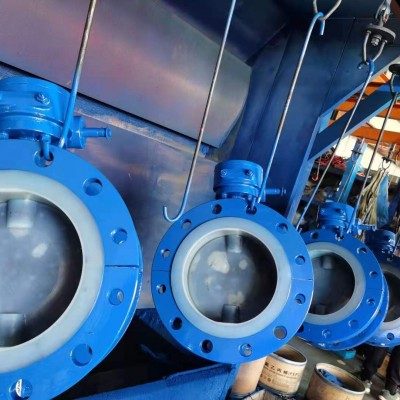

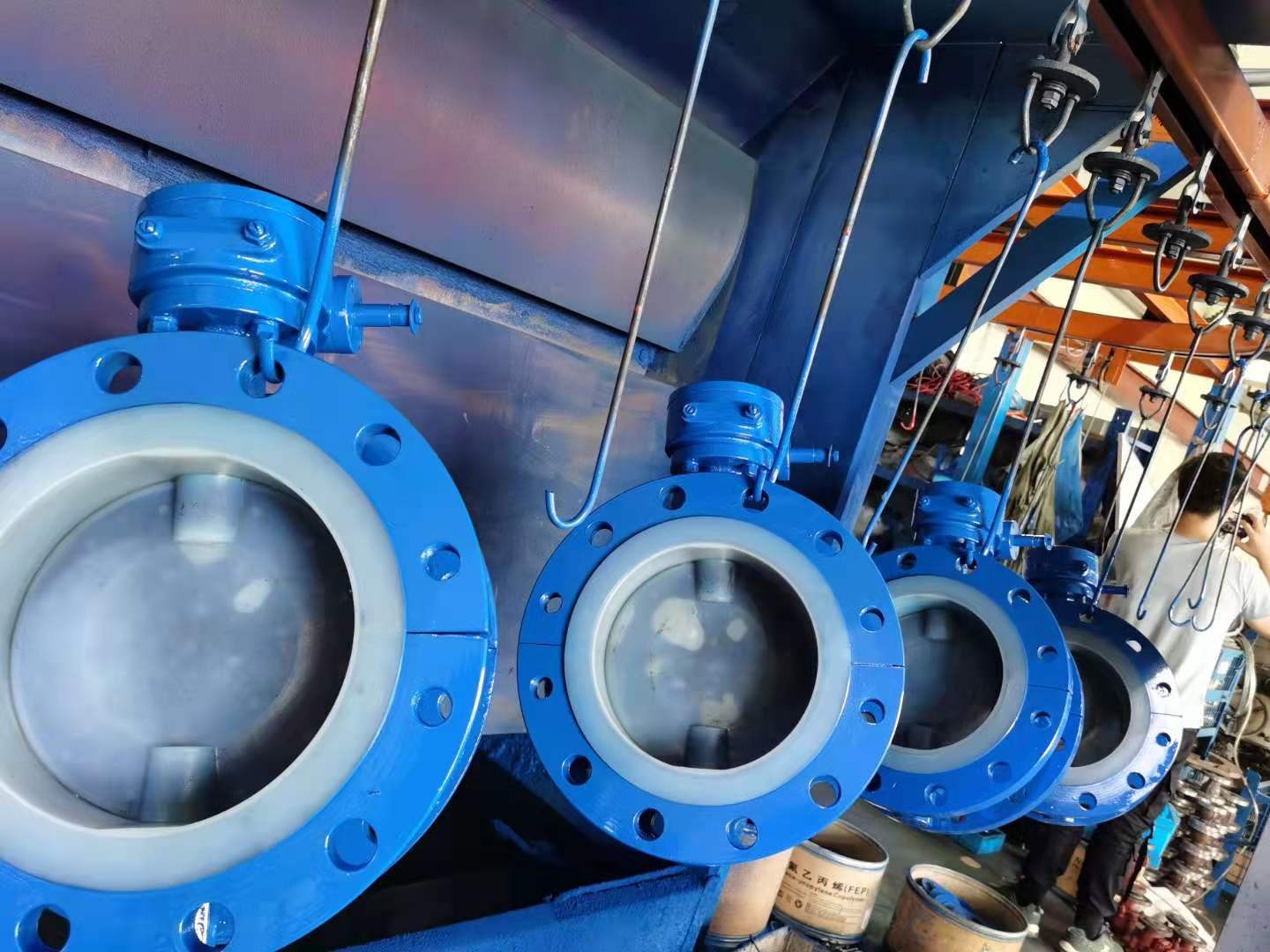

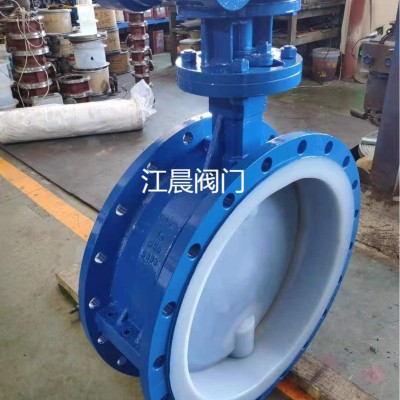

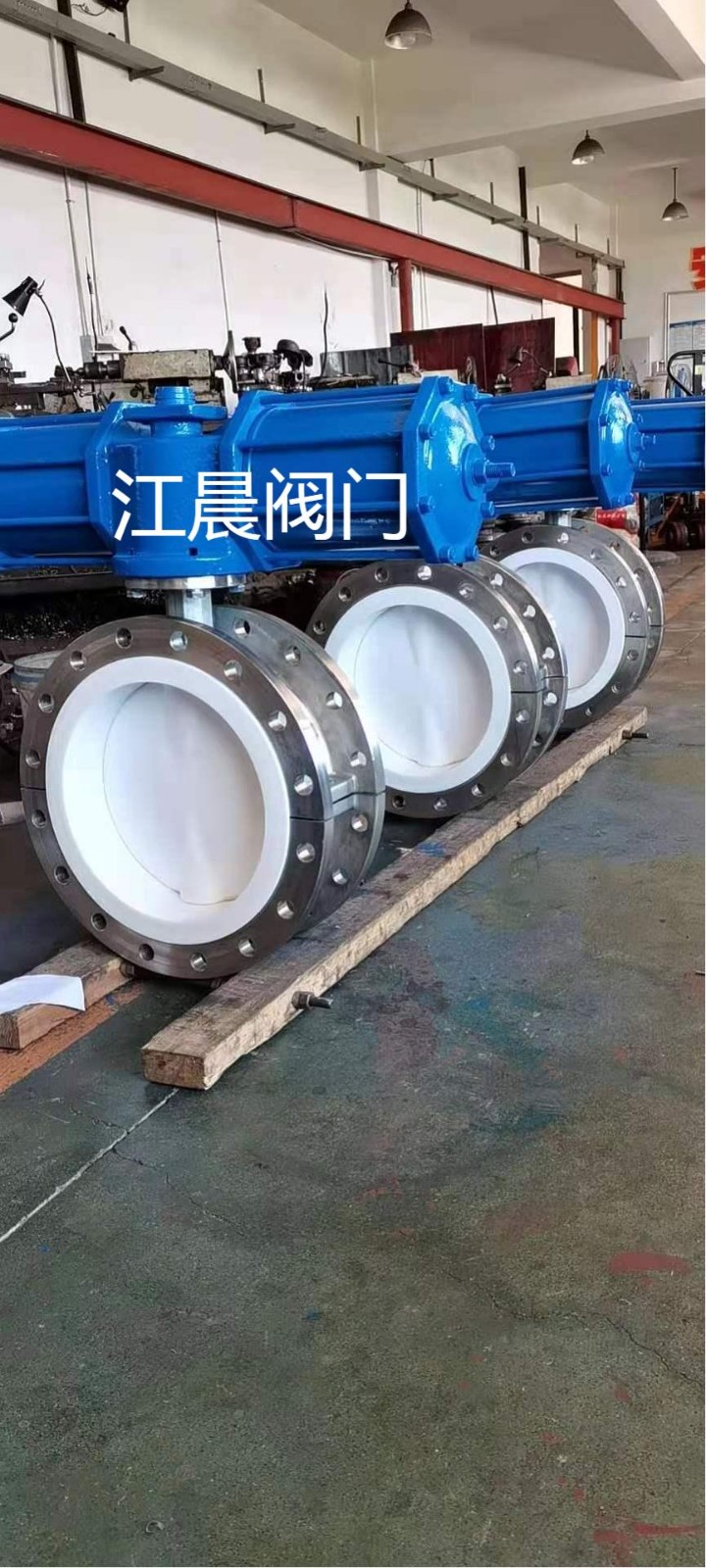

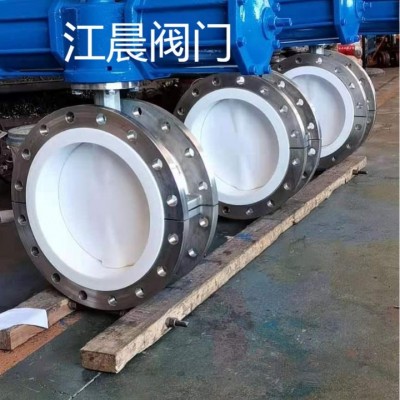

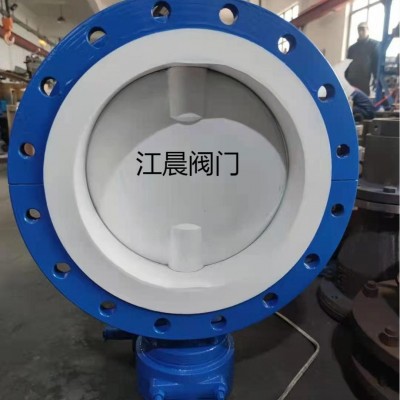

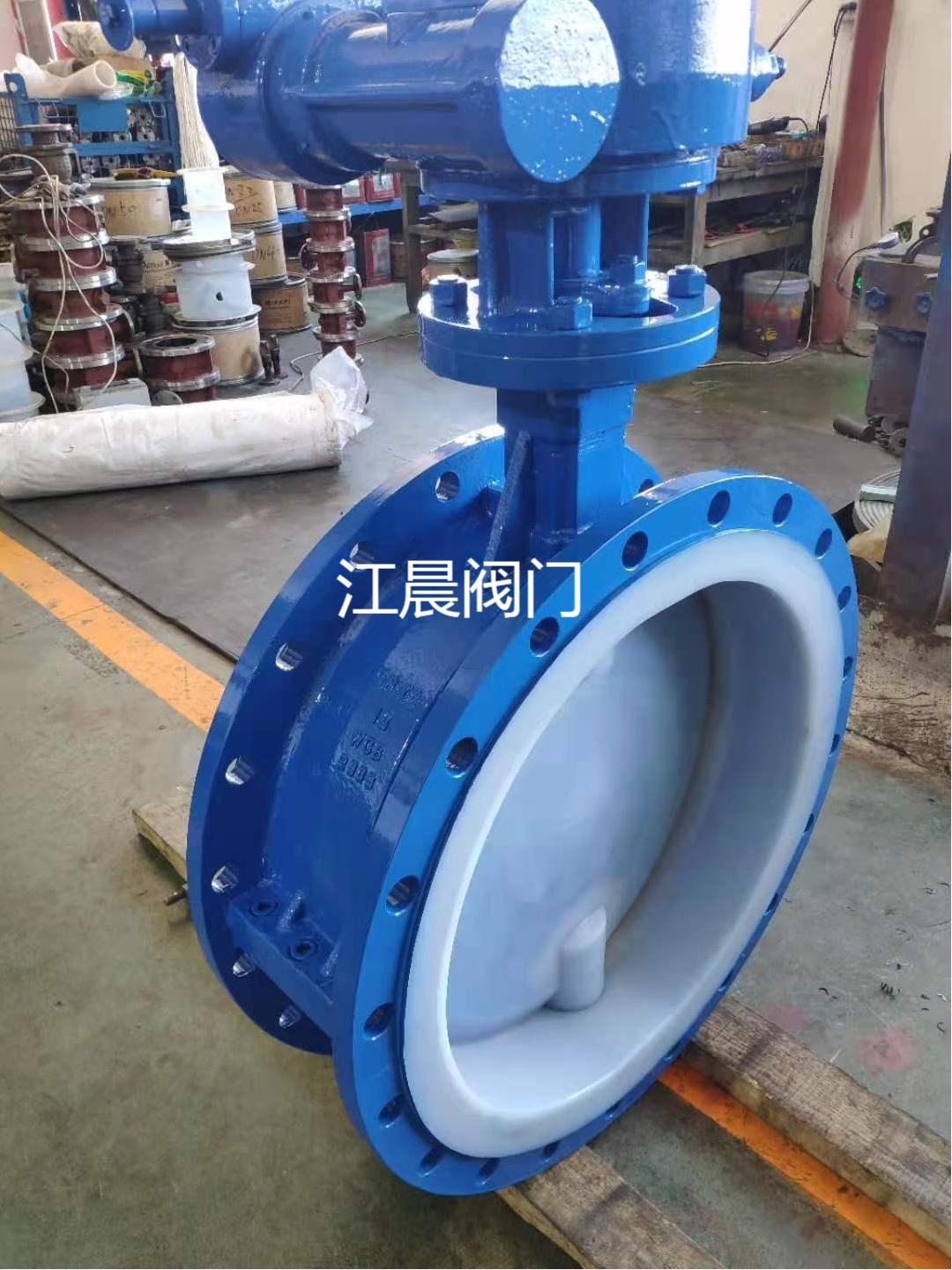

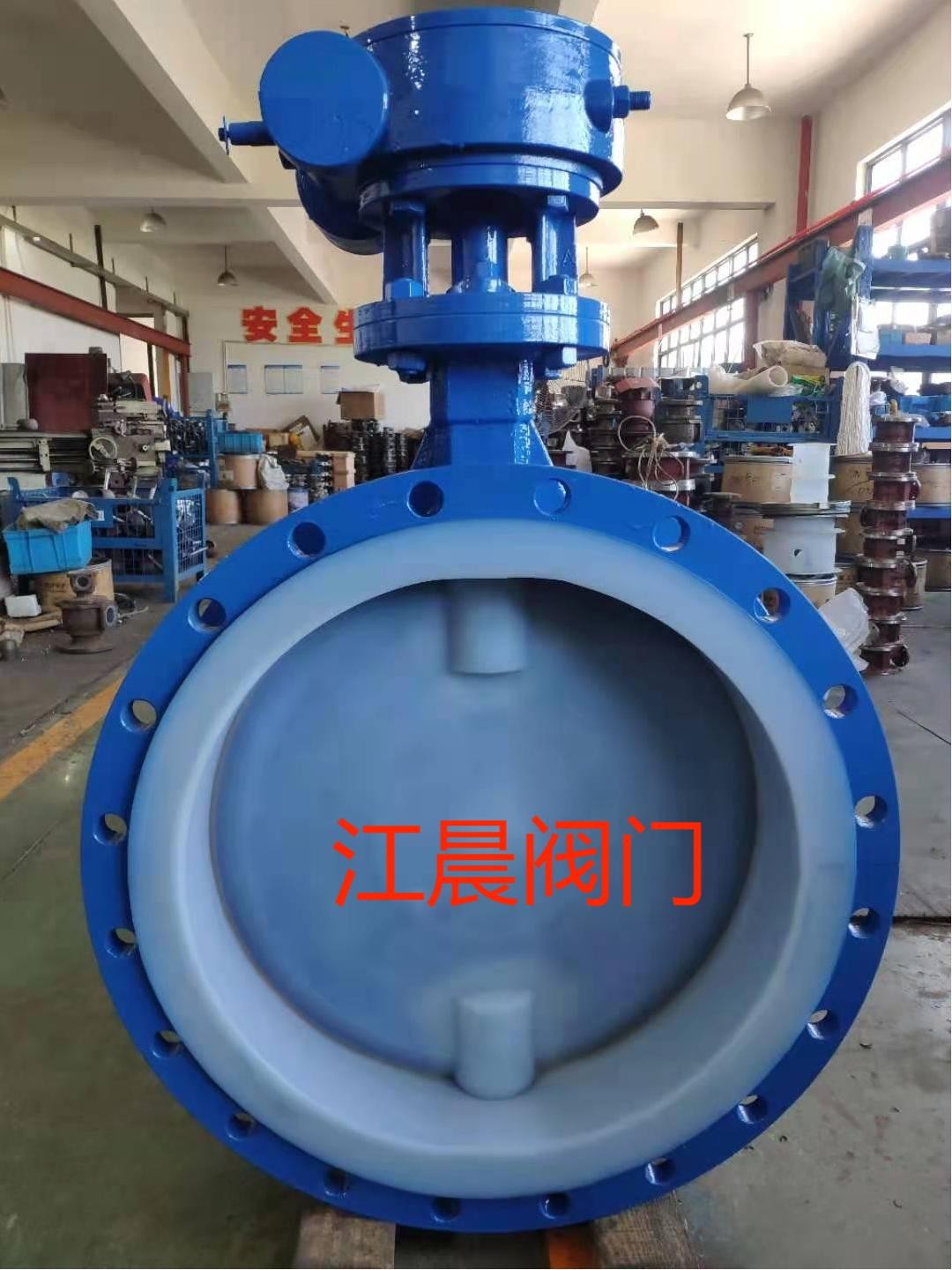

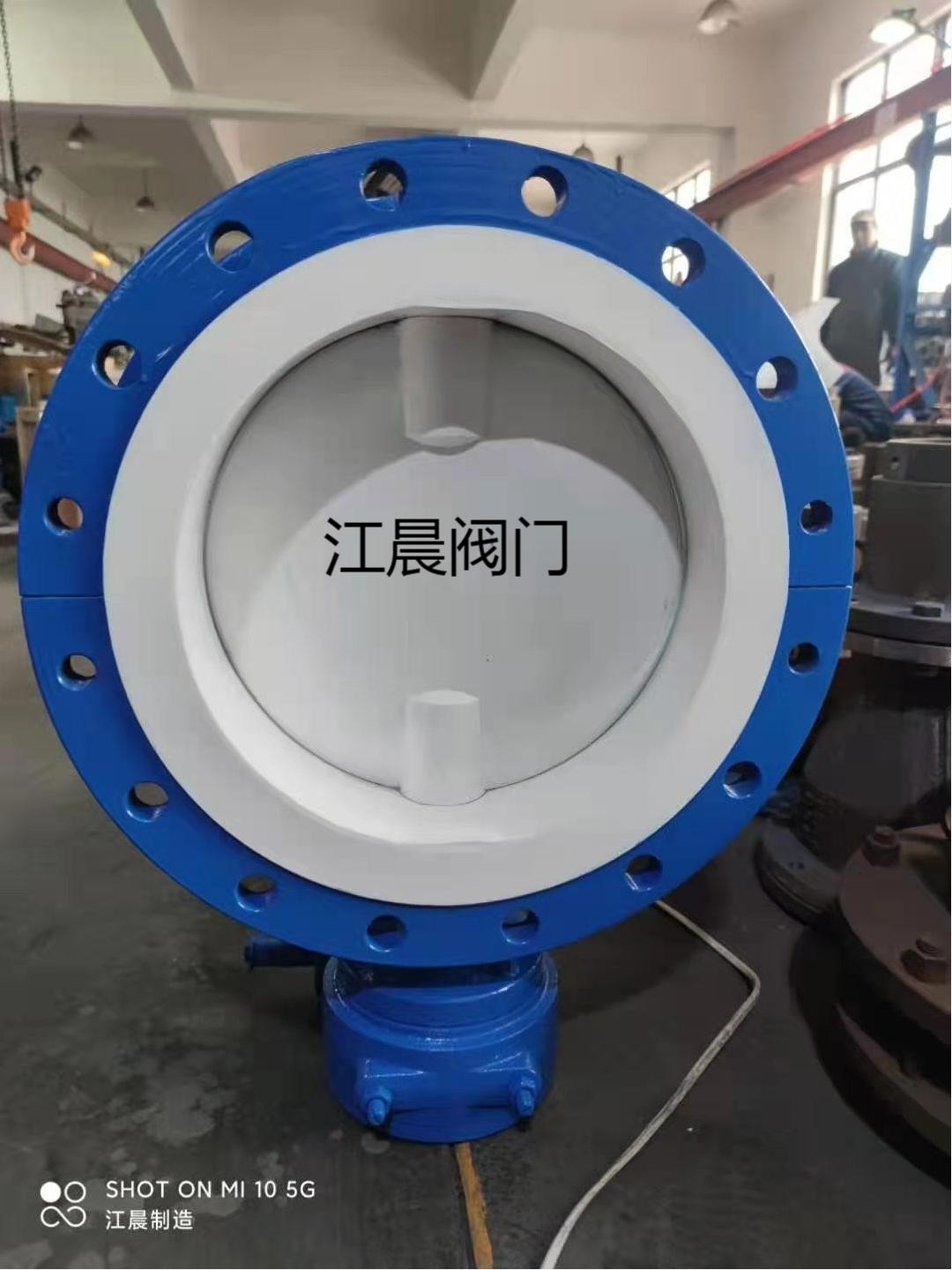

衬氟蝶阀的概述
衬氟蝶阀适用在-50°~180°之间的各种浓度的腐蚀性气体液体的管道上（不可用于含有颗粒的介质），其可以起到切断和调节作用，其优点由于蝶板旋转90°即可实现启、闭过程，又由于转轴两侧蝶板受介质作用力近似相等，转矩相反，因此启闭力矩较小，方便开启和关闭。
衬氟蝶阀的结构特点及优势
1.中线蝶阀为整个蝶板与阀座在360°圆周内同心（中线）,具有双向密封功能,压力,流量可自由调节；
2.四级加载弹性密封，保证了阀门内、外的零泄漏；
a.轴头、蝶板园周连接处的特殊过渡曲线与阀座的合理过盈：
b.轴头端面采用弹性O型圈和轴肩处刚性垫圈、弹性橡胶垫组合：
c.轴的径向采用O型圈与金属垫的组合：
d.阀座镶在有弹性条的阀体的槽内：
3.采用可调弹性弹子定位。定位准确，结构简单。
4.其***的结构特点使其便于保养和维修。
法兰式衬氟蝶阀示意图及设计标准
法兰式衬氟蝶阀主要零部件材料表
法兰式衬氟蝶阀外形尺寸、链接尺寸及重量
衬氟阀门编号方法、阀门编号说明示意图
衬氟阀门订货说明
1.衬氟蝶阀产品名称
2.衬氟蝶阀产品型号;
3.衬氟蝶阀产品口径;
4.衬氟蝶阀使用介质;
5.衬氟蝶阀使用温度;
6.蝶阀驱动方式（ 蜗轮、手动、电动、气动）;
7.蝶阀公称压力;
8.蝶阀产品材料;
9.是否带附件以便为您正确选型;
10.如有特殊要求时请在订购产品时注明。
