Q944(5)电动三通球阀由CHR系列智能式电动执行机构和三通球阀组成，是一种旋转类切断调节阀门， 具有关闭严密，结构紧凑，重量轻，维修方便等优点。广泛用于气体、液体、蒸汽、油品等腐蚀性介质的管道自动化控制中。
两阀座密封三通球阀具有结构紧凑、外型美观、密封性 能好。它能实现对管道中介质流向的切换。也能使相互垂直的两个通道连通或关闭。
四阀座密封三通球阀具有造型美观、结构紧凑合理，它 不仅可实现介质流向的切换，也可使三个通道相互连通，现 时也可关闭任一通道，使另外两个通道连通，灵活控制管路中介质的合流或分流。
电动三通球阀执行标准
1.设计和制造：GB/／T12237-1989； APl608
2.检验和试验：GB/T13927-1992； APl 598
3.法兰连接：JB/T79； ASME/ANSI B165
4.结构长度：JB-12221

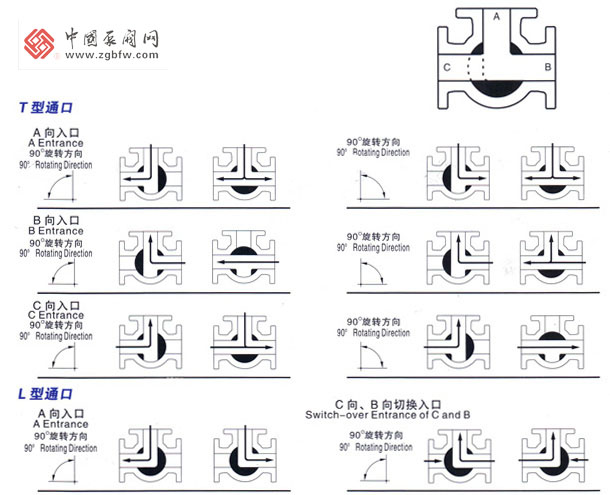

电动三通球阀流向原理图
三通球阀分L型和T型，介质流通方向见下图。L型三通球阀适用于介质流向的切换，能使相互垂直的两个通道连通：T型三通球阀适用于介质的分流、合流或流向 切换，T型孔道可以使三个通道互相连通或使其中两个通道连通，三通球阀一般采用两个阀座结构，亦可根据用户要求采用四阀座结构。
电动三通球阀主要技术指标
控制精度：0.1%～3.1%可调。
接受控制信号：0～10mA.DC、4～20mA.DC或1～5V.DC。
按键选择：1、输入信号中断时：“中断”模态（开、停、关）2、正逆动作选择3、控制精度选择。
电动装置全开、全闭位置自动定位标定，方便准确。
按输入信号和电动装置位置进行智能步距调整自动定位，抑制振荡精度高。
输出电动装置位置信号：4～20mA.DC对应电动装置全闭、全开。

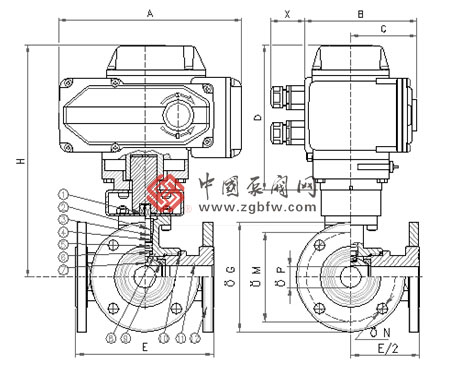

电动三通球阀结构图
电动三通球阀阀门材料
|
1) 轴 Shaft |
不锈钢 ANSI316 |
1.4401 |
UNIX5CrNiMo 17 12 |
|
2) 防松螺母 Lock nut |
不锈钢 ANSI304 |
1.4301 |
UNIX5CrNi 18 10 |
|
3) 压紧环型螺母 Gland nut ring |
不锈钢 ANSI304 |
1.4301 |
UNIX5CrNi 18 10 |
|
4) 顶部密封环 至p tight ring |
聚四氯乙烯 PTFE |
|
|
|
5) O环 O-Ring |
氟橡胶 VITON |
|
|
|
6) 垫圈 Washer |
聚四氯乙烯 PTFE |
|
|
|
7) 密封圈 Seals |
聚四氯乙烯 PTFE |
|
|
|
8) 阀体 Body |
不锈钢 ANSI316 |
1.4408 |
|
|
9) 球阀 Ball |
不锈钢 ANSI316 |
1.4401 |
UNIX5CrNiMo 17 12 |
|
10) 顶部密封 End sealings |
聚四氯乙烯 PTFE |
|
|
|
11) 端部 End |
不锈钢 ANSI316 |
1.4408 |
|
|
12) 法兰 Flange |
不锈钢 ANSI316 |
1.4408 |
|
电动三通球阀规格尺寸
|
DN |
mm. |
10 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
|
内螺纹尺寸 |
GAS |
3/8" |
1/2" |
3/4" |
1" |
1"1/4 |
1"1/2 |
2" |
2"1/2 |
|
通径 |
mm. |
10 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
|
P. 阀门 |
PN40 |
PN40 |
PN40 |
PN40 |
PN40 |
PN40 |
PN25 |
PN25 |
PN25 |
|
A |
mm. |
207,5 |
207,5 |
207,5 |
207,5 |
256,5 |
256,5 |
256,5 |
256,5 |
|
B |
mm. |
122,5 |
122,5 |
122,5 |
122,5 |
156,5 |
156,5 |
156,5 |
156,5 |
|
C |
mm. |
68 |
68 |
68 |
68 |
94 |
94 |
94 |
94 |
|
D |
mm. |
163,5 |
163,5 |
163,5 |
163,5 |
185 |
185 |
185 |
185 |
|
X |
mm. |
44 |
44 |
44 |
44 |
44 |
44 |
44 |
44 |
|
E |
mm. |
120 |
130 |
140 |
150 |
180 |
200 |
220 |
240 |
|
ΦG |
mm. |
90 |
95 |
105 |
115 |
140 |
1450 |
165 |
185 |
|
ΦM |
mm. |
60 |
65 |
75 |
85 |
100 |
110 |
125 |
145 |
|
ΦN |
mm. |
14/4 |
14/4 |
14/4 |
14/4 |
18/4 |
18/4 |
18/4 |
18/4 |
|
H |
mm. |
249,5 |
252,5 |
260 |
264,5 |
304,5 |
312 |
275,5 |
284,5 |
|
T. of cycle 50/60 Hz |
s. |
15 / 12,5 |
15 / 12,5 |
15 / 12,5 |
15 / 12,5 |
15 / 12,5 |
15 / 12,5 |
15 / 12,5 |
15 / 12,5 |
|
重量 |
Kg. |
8,1 |
8,6 |
10,1 |
11,5 |
20,5 |
23,7 |
28 |
32,6 |
