多回转电动执行器概述 简称为Z型电装,是阀门实现开启、关闭或调节控制的驱动设备,适用于闸阀、截止阀、隔膜阀、柱塞阀、节流阀、水闸门等,很多朋友对其了解不多,那么多回转电动执行器什么意思?本期泵阀网分享一份多回转电动执行器说明书!
一、多回转电动执行器什么意思
多回转电动执行器(又称为多回转电动执行机构)
英文名称:Multi-turn Electric Actuator
应用于各种工业自动化过程控制环节。
行业标准:JB/T-8219-1999
多转式:需要运行超过360°才能实现阀门的启闭,主要用于闸阀、截止阀、管夹阀和隔膜阀;
以AC交流电或DC直流电为驱动能源;根据动作方式分为两大类(电动开关型和电动调节型)
二、多回转电动执行器说明书

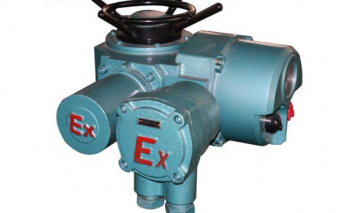

1、多圈旋转DZW型Q型多回转电动执行器
多回转阀门电动装置,简称为Z型电装,是阀门实现开启、关闭或调节控制的驱动设备。Z型电装适用于闸阀、截止阀、隔膜阀、柱塞阀、节流阀、水闸门等。可用于明杆阀,也可用于暗杆阀。
本系列电装具有功能全、性能可靠、控制系统先进、体积小、重量轻、使用维护方便等特点。可对阀门实行远控、集控和自动控制。***用于电力、冶金、石油、化工、造纸、污水处理等行业。
本产品的性能符合JB/T8528-1997《普通型阀门电动装置技术条件》的规定。隔爆型的性能符合GB3836.1-2000《性气体环境用电气设备第1部分:通用要求》,GB3836.2-2000《性气体环境用电气设备第2部分:隔爆型“d”》及JB/T8529-1997《隔爆型阀门电动装置技术条件》的规定。
多回转电动装置按防护类型分:有户外型和隔爆型;
按控制方式分:有常规型、整体型和整体调节型;
按连接型式分:有转矩型、电站型和推力型。

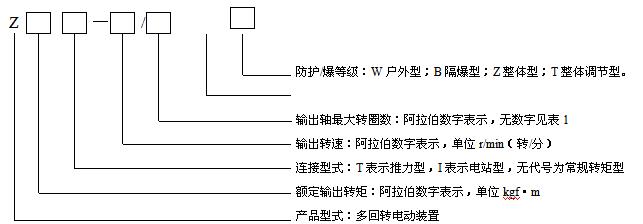

2、多圈旋转DZW型Q型多回转电动执行器型号表示方法
型号示例:
1.Z30I-18W:多回转电动装置,输出转矩300N·m(30kgf·m),电站型接口,输出转速18r/min,zui大转圈数60,常规户外型。
2.Z45T-24B:多回转电动装置,输出转矩450N·m(45kgf·m),推力型接口,输出转速24 r/min,zui大转圈数120,隔爆型。
3.Z120-24W/240T:多回转电动装置,输出转矩1200N·m (120kgf·m),转矩型接口,输出转速24 r/min,zui大转圈数240圈,整体调节型。
3、多圈旋转DZW型Q型多回转电动执行器工作环境和主要技术参数
3.1 电源:常规,三相380V(50Hz)
特殊,三相660V、415V(50Hz 、60Hz);
单相220V、110V(50Hz 、60Hz)
3.2 工作环境:
3.2.1 环境温度:-20~+60℃ (特殊订货-40~+80℃)。
3.2.2 相对湿度:≤95%(25℃时)。
3.2.3防护类型:户外型用于无易燃、易爆和无腐蚀性介质的场所。隔爆型产品有dⅠ和dⅡBT4两种,dⅠ适用于煤矿非采掘工作面;dⅡBT4用于工厂,适用于环境为ⅡA、ⅡB级T1~T4组的性气体混合物。(详见GB3836.1)
3.2.4防护等级:IP55 (特殊订货IP65、IP67)。
3.3 工作制:短时10分钟 (特殊订货30分钟)。
