泵阀守护大将军VSSJAFG/CF 型单法兰松套传力接头

2020-10-20 IP属地上海112

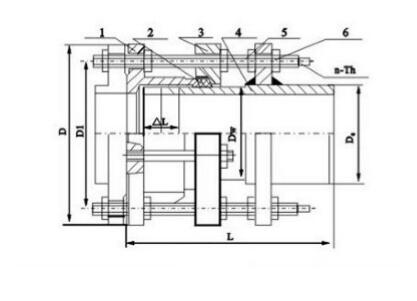

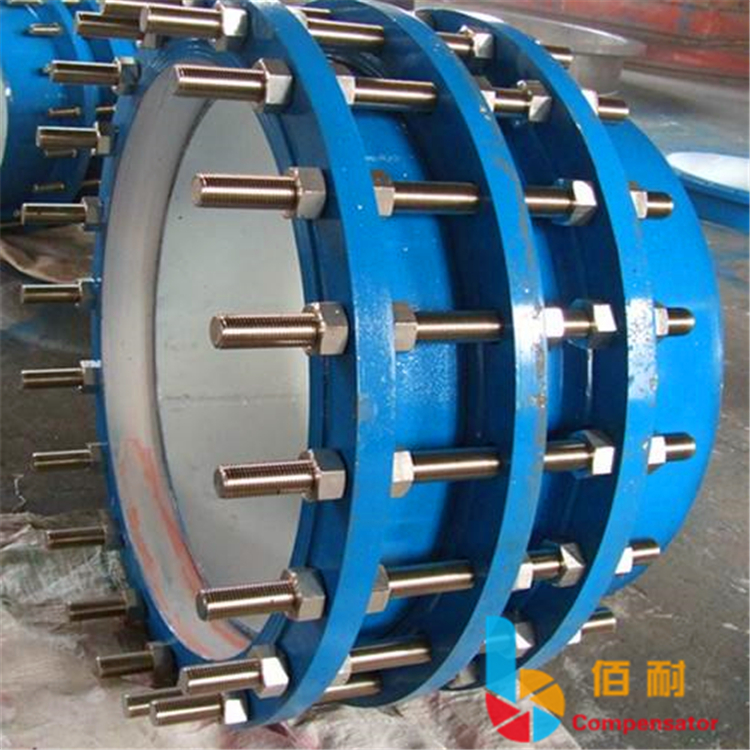

一、产品介绍单法兰松套传力接头型号 VSSJAFG（1999 标准）或 CF（2002 标准）。本产品由松套伸缩接头和短管法兰、传力螺杆等构件组成，它能传递被连接件的压力推力（盲板力）和补偿管路误差，不能吸收轴向位移。重要用于泵、阀门、管路等附件的松套连接。

二、产品参数：公称通径：DN50mm-DN4000mm

工作压力：0.6-1.6MPA

使用介质：水、污水

密封材料：NBR 执行标准：

执行标准：GB/T12465-2002 标准。

材质：碳钢、Q235A、不锈钢。

三、产品安装说明：单法兰松套传力接头适用于一面与法兰连接，一面与管道焊接。安装时调节产品两端与管道或法兰的安装长度，安装和焊接完毕后，对角依次均匀拧紧压盖螺栓，使其成为一个整体，并有一定的位移量，方便安装维修，可根据现场尺寸进行调整。在工作时可以把轴向推力传递至整个管道

泵阀守护大将军VSSJAFG/CF 型单法兰松套传力接头
