当电源和负载之间存在 阻抗不匹配时，就会产生反射。 使电机端子处反射电压与入射电压叠加，出现 瞬态过冲电压， 这会导致电机绕组绝缘击穿造成计划外停工。
过冲电压有哪些危害？
过冲电压可能 击穿设备的绝缘，如电动机的匝间绝缘。一次瞬态过电压的冲击可能不会立即中断设备，随着多次冲击的累积，可能使设备逐渐受损最终导致毁坏。

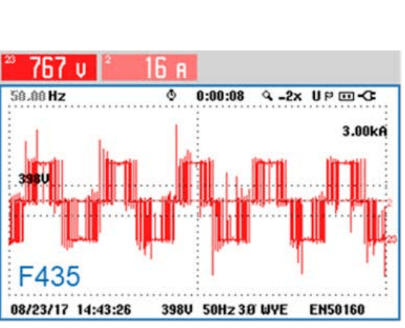

1、由变频器供电的电动机，普遍存在过冲电压现象。机端实际瞬态电压的冲击峰值，由运行现场的变频器、电缆长度等因素决定。
2、电动机的匝间绝缘，只能承受某种程度的冲击电压。
3、若冲击电压超出电机的绝缘指标，电机将存在损毁风险。
电动机机端冲击电压的最大允许值
标准电机：依据相关的电机标准 - IEC（GB）、NEMA。
特殊电机：依据电机生产厂家的说明书、检测报告等。

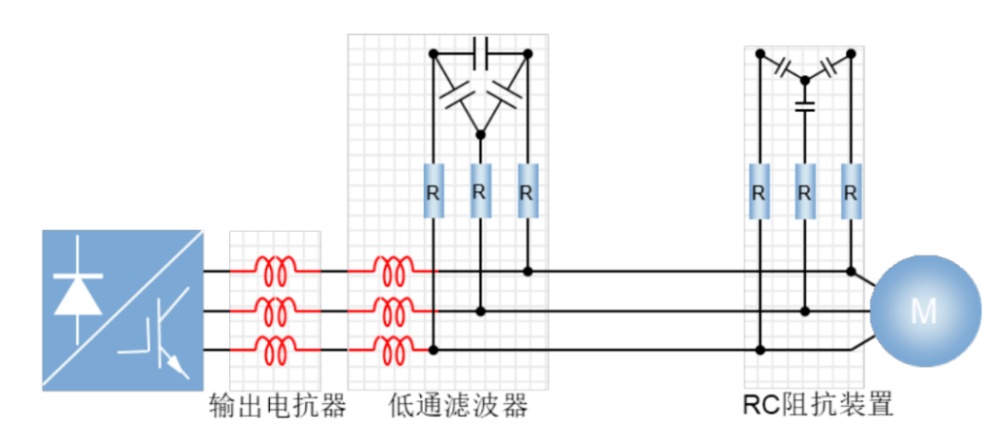

过冲电压传统解决方案：电抗器、滤波器
原则：抑制过冲电压
目前， “电抗器、滤波器方法”，仅建议做为特殊情形的解决方案，不建议为基本、普遍的解决方案。
这些附加装置方法，增大了额外的能源损耗。显然，和变频节能的初衷相抵触。
增大了变频驱动系统的成本。
