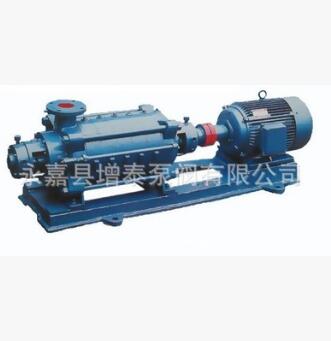

TSWA系列卧式多级离心泵
产品特点：
1，本型泵为单吸多级节段式结构，其吸入口为水平方向，吐出口为垂直向上布置，设有50.75.100.125.150等五种口径，用户可根据流量、扬程的需求选择不同口径和级数的泵来得到满足；
2，本型泵主要由进水段、中段、导叶、叶轮、出水段及轴承体部件、密封部件等组成，其结构设计合理；
3，泵的转子部件由中碳钢轴、铸铁叶轮、平衡盘及轴套等组成，转子两端支撑在干油润滑的滚动轴承上，由于叶轮极好的动静平衡及平衡盘的水力平衡作用，使得泵运行起来十分平稳，且噪声特别低、振动小。
4，进水段、中段及出水段的结合面用纸垫通过拉紧螺栓达到密封，为防止液体从两端主轴泄露，设软填料轴封，同时在轴上装有橡胶挡水圈、O型橡胶密封圈，以防水进入轴套腔内；
5，为防止中段和导叶磨损，特设叶轮密封环及导叶套等易损零件，当叶轮与这些易损件之间的间隙超过规定值时应予以更换；
6，泵与电动机同时装在公用的铸铁座上，其扭矩通过弹性联轴器来传递。
使用条件
1、适于输送清水及物理化学性质类似于清水的物质，其固体不溶物体积不超过单位体积0.1%，粒度≤2mm
2、介质温度：-15℃~80℃；
3、工作压力：系统压力≤3.0MPa;（即：系统压力=入口压力+泵工作时的压力≤3.0MPa）
4、周围环境温度应低于40℃,相对湿度低于95%;
5、由于本型泵主要部件均为铸铁材质，因此所输送介质应无强腐蚀性。
注：如介质带有细小颗粒或具强腐蚀性时，请在订货时说明，以便提供更为可靠之产品。
