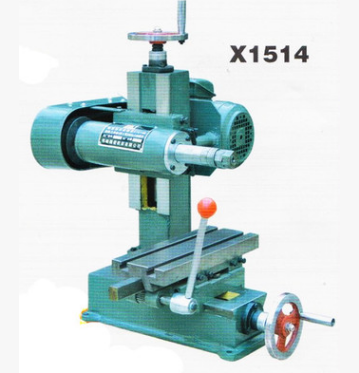

X1514简易卧式铣床主要构成配件
工作台、立柱、电机、机身、主轴端盖、中拖板、底拖板、底座、手柄、手轮、皮带轮、皮带轮罩、皮带、升降丝杆、工作台丝杆、轴承、刻度轮、刻度轮座、齿轮架、齿轮、齿轮轴、主轴等。
主要技术参数：
|
型号 |
X1514 |
|
工作台尺寸 |
325x130mm |
|
工作台纵向移动距离 |
100mm |
|
工作台横向移动距离 |
100mm |
|
主轴垂直移动距离 |
180mm |
|
主轴刀杆直径 |
22mm |
|
主轴转速范围 |
780--2480r/min |
|
工作台回转角度 |
0--180度 |
|
电动机功率 |
0.75kw |
|
电动机转速 |
1400r/min |
|
外型尺寸 |
700700x570mm |
|
净重 |
90kg |
