JNC650S机型配置及技术文件清单
|
序号 |

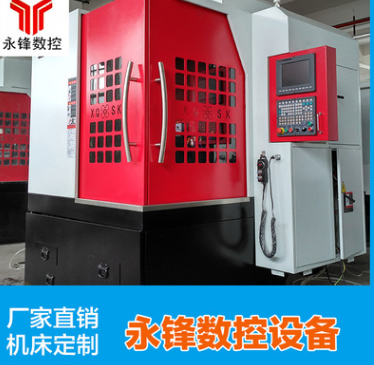

机床名称：高速雕铣机 |
产品型号 |
数量 |
备 注 |
|
|
一、主要配置 |
|||||
|
1 |
机身材质 |
HT250机体 |
1套 |
|
|
|
2 |
钣金型式 |
全罩式带顶罩钣金 |
1套 |
|
|
|
3 |
控制系统 |
新代21MA控制系统 |
1套 |
|
|
|
4 |
三轴丝杆 |
台湾上银3205 |
3条 |
|
|
|
5 |
三轴线轨 |
台湾上银H30 |
6条 |
|
|
|
6 |
三轴伺服及驱动 |
日本安川850W |
3套 |
|
|
|
7 |
主轴 |
华雕5.5KW手动 |
1条 |
|
|
|
8 |
主轴驱动 |
四方7.5KW |
1个 |
|
|
|
9 |
丝杆轴承 |
日本NSK7205配对 |
3对 |
|
|
|
10 |
分离式掌上型电子手轮 |
台湾远瞻 |
1个 |
|
|
|
11 |
自动对刀仪 |
海纳川GZ-66 |
1个 |
|
|
|
12 |
集中式自动润滑系统 |
容积式自动润滑系统 |
1套 |
|
|
|
13 |
电器控制箱对流式热交换器 |
雪峰自动热交换器 |
1个 |
|
|
|
14 |
工作照明装置 |
LED 24V/8W |
1个 |
|
|
|
15 |
报警装置 |
LED 24V两色 |
1个 |
|
|
|
二、随机附件及工具 |
|||||
|
1 |
切削冷却装置 |
LDPB2V-20TP-C(400W)水泵及油箱 |
1个 |
|
|
|
2 |
主轴冷却装置 |
雪烽油冷机 |
1个 |
|
|
|
3 |
内六扳手 |
|
1套 |
|
|
|
4 |
十、一字螺丝刀 |
|
各1把 |
|
|
|
5 |
调整垫铁 |
|
3个 |
|
|
|
6 |
U盘 |
|
1个 |
|
|
|
7 |
锁刀扳手 |
32-34 ER25专用扳手 |
各1个 |
|
|
|
8 |
精密弹簧夹 |
ER25 3/4/6/8/10/12/16 |
各1个 |
|
|
|
9 |
批士 |
6寸 |
1个 |
|
|
|
10 |
码仔 |
M12 |
6个 |
|
|
|
11 |
主轴冷却油/液 |
18L主轴冷却液 |
1桶 |
|
|
|
12 |
电源线 |
5×4mm2电缆线 |
8米 |
|
|
|
三、随机技术文件 |
|||||
|
1 |
装箱单 |
1 |
份 |
|
|
|
2 |
合格证明书 |
1 |
份 |
|
|
|
3 |
系统使用说明书 |
1 |
份 |
|
|
|
4 |
编程说明书 |
1 |
份 |
|
|
|
5 |
安装调试验收单 |
1 |
份 |
|
|
|
6 |
机床日常保养及注意事项 |
1 |
份 |
|
|
※由于本公司不断改进产品，因此本公司保留随时更改设计及规格和配置的权利且不另行通知，如蒙惠顾时，请确认规格是否变更！
