IH型化工泵详细简介;
IH型化工泵为单级吸悬臂式离心泵。其标记、额定性能点和尺寸等效采用国际标准ISO28581975（E）。是机械工业部确定取代F型耐腐蚀离心泵的节能，更新换代产品。该泵采用新型的机械密封装置，适用区域广泛。如化工、冶金、电力、造纸、食品、制药、合成纤维等工业部门用于输送腐蚀性的或不允许污染的介
质。介质温度在-10℃以下，120℃以上可以选用加保温夹套型式
IH型化工离心泵为单级单吸悬臂式离心泵。其标记、额定性能和尺寸等都采用国际标准GB/T5656-1994、是机械工业部确定取代F型耐腐蚀离心泵的节能、更新换代产品。能满足化工流程中输送有腐蚀性粘度类似水的液体。
泵输送介质的温度一般为-20℃－105℃必要时采用适当的冷却措施，输送的介质温度可更高。
泵的最高工作压力按16bar设计。
本系列泵的性能范围（设计点）：流量为6.3-400m3/h，扬程为5-125m。
根据所输送介质对泵的腐蚀情况，用户可选用相适应的触液部分的材质。泵与介质接触的主要零件材质如下表所示：
表一材质及代号表
除上述所列材料外，允许用户根据需要选择适合本系列泵生产的材质。材料及其代号原则上应符合GB2100-80标准的规定。对国家没有规定代号的材质可采用国际通用的材料或国内公认的材料代号（如行业或本企业的规定）。
IH型化工泵适应区域广泛，如化工、冶金、电力、造纸、食品、制药、合成纤维等工业部门输送腐蚀性的或不允许污染的介质。

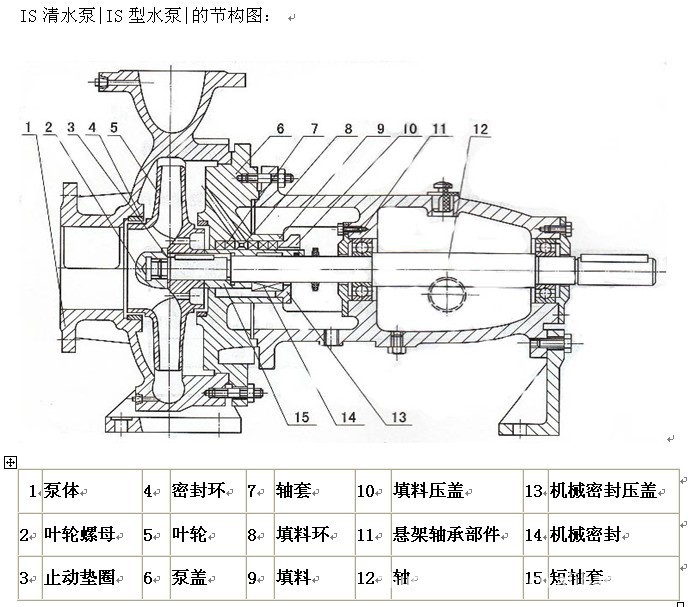

产品结构特点
泵盖通过止口固定在中间支架上，然后通过泵体与中间支架止口的联接把泵盖夹紧在中间，泵体是轴向吸入，径向排出，脚支承式，可直接固定在底座上。悬架部件通过止口固定固定在中间支架上，并用悬架支架支撑在底座上。为拆卸方便，设计了加长联轴器，检修时可以不拆卸进出口联接管路，泵体和电动机。只需拆下联轴器的中间联接件，即可退出转子部件进行检修。这是国际上通用的一种结构形式。
产品旋转方向
泵通过加长联轴器由电动机直接驱动，从电动机端看，按顺时针方向旋转。
产品轴封型式填料密封：泵盖内设有填料函，采用软填料密封，填料函内可通入有一定压力的水，供密封冷却，润滑、清洗用。
机械密封：单端面机械密封和双端面机械密封两种型式，密封腔内通入一定压力的水，冲洗磨擦两端面，同时起冷却作用。
泵的密封型式采用填料密封或机械密封，由用户根据需要适用，同时根据需要允许采用适合于ISO3069规定的密封空腔尺寸和其他结构的轴封型式，如带波纹管的机械密封和付叶轮密封等等。
IH型化工泵输送介质温度为-20℃～105℃，需要时采用双端面密封冷却装置，可输送介质温度为20℃～+280℃。适用于化工、石油、冶金、电力、造纸、食品、制药、环保、废水处理和合成纤维等行业用于输送各种腐蚀的或不允许污染的类似于水的介质。
IH型系列泵的性能范围
流量Q：6.3～400m3/h 扬程H：5～132m
转速n：2900、1450r/min 配带功率：0.55～110KW
进口直径：50～200mm 最高工作压力：1.6Mpa
IH型系列泵有29个基本型，其中22个双速（2900、1450r/min）经过A、B两种型式的叶轮直径切割变型后，达112个规格。

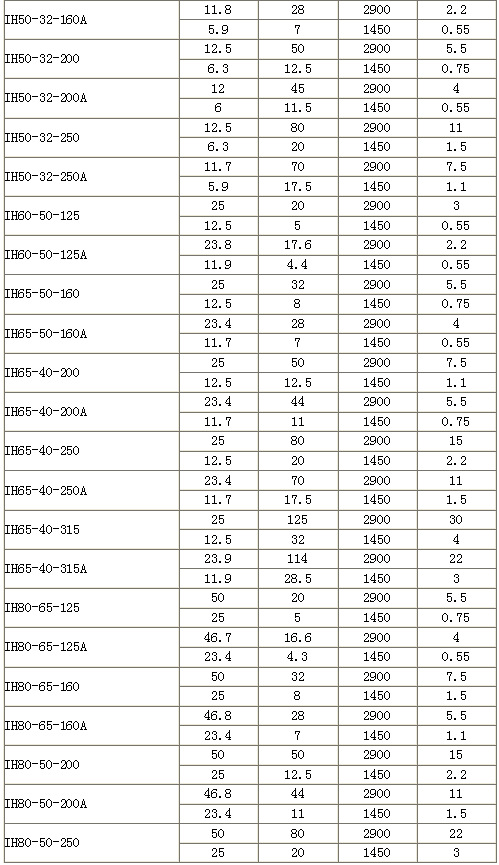

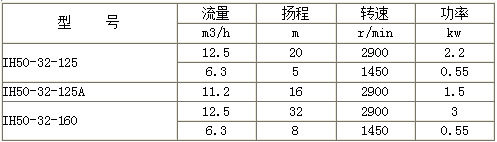

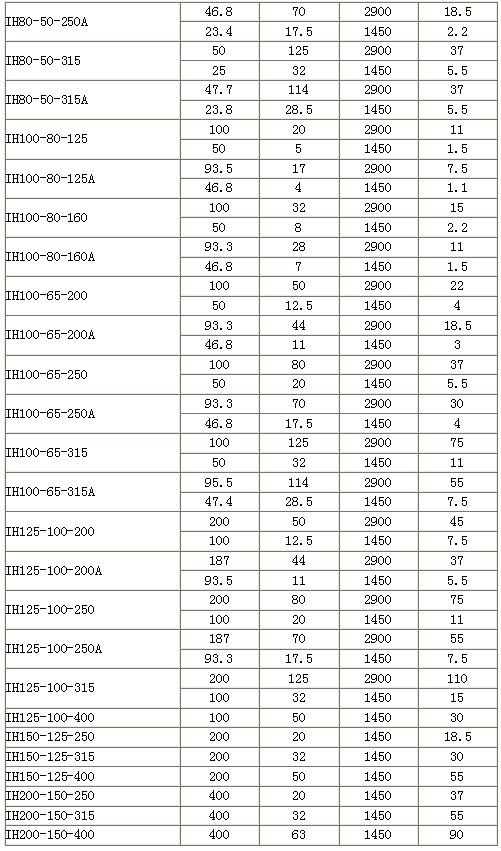

性能参数
