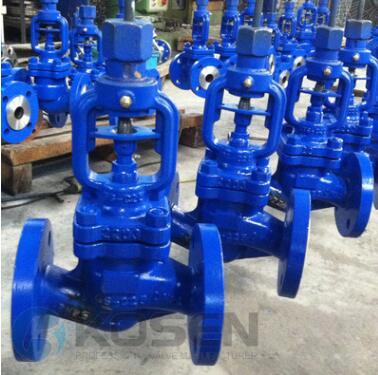

产品特点:
产品结构合理,密封可靠,双重坚固耐用的金属波纹管密封设计(波纹管+填料),保证零泄漏.没有流体损失,提高工厂设备安全.
密封面堆焊Co基硬质合金,耐磨,耐腐,抗擦伤性能好,使用寿命长.
阀杆调质及表面氮化处理,有良好的抗腐和抗摩擦性能；
阀杆升降位置指示,更直观.
零件材料,法兰和对焊尺寸,可根据实际工况选配,能满足各种工程需要.
主要零部件材质:
|
阀体/阀盖 |
阀杆 |
阀瓣 |
螺栓 |
螺母 |
填料 |
垫片 |
波纹管 |
|
GG25 |
13Cr |
GG25 |
B7 |
2H |
石墨 |
石墨+304 |
304 |
|
WCB |
13Cr |
WCB |
B7 |
2H |
石墨 |
石墨+304 |
304 |
|
CF8 |
F304 |
CF8 |
B8 |
8 |
石墨 |
石墨+304 |
304 |
|
CF8M |
F316 |
CF8M |
B8 |
8 |
石墨 |
石墨+304 |
316 |
技术规范:
制造标准: DIN EN13709-2003
结构长度: DIN EN1092-1:2002
法兰标准: DN EN 588-1:1995
试验标准: DIN EN12266:2003
产品性能规范:
|
公称压力(MPa) |
壳体试验压力(Mpa) |
密封压力试验(Mpa) |
适用温度(℃) |
适用介质 |
|
1.6 |
2.4 |
1.76 |
HT:-10~300℃ |
水 |
|
2.5 |
3.75 |
2.75 |
||
|
4.0 |
6.0 |
4.4 |
主要连接尺寸:
|
Size |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|
|
L |
PN16 |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
850 |
980 |
1100 |
|
PN25 |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
850 |
980 |
1100 |
|
|
PN40 |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
850 |
980 |
1100 |
|
|
H |
PN16 |
190 |
190 |
195 |
210 |
220 |
230 |
255 |
270 |
360 |
380 |
415 |
530 |
665 |
932 |
992 |
1205 |
|
PN25 |
190 |
190 |
195 |
210 |
220 |
230 |
255 |
270 |
360 |
380 |
427 |
545 |
675 |
940 |
1055 |
1213 |
|
|
PN40 |
190 |
190 |
195 |
210 |
220 |
230 |
255 |
270 |
360 |
380 |
436 |
562 |
683 |
952 |
1065 |
1225 |
|
|
W |
PN16 |
120 |
120 |
140 |
140 |
160 |
180 |
180 |
200 |
250 |
300 |
300 |
400 |
520 |
550 |
600 |
650 |
|
PN25 |
120 |
120 |
140 |
140 |
160 |
180 |
180 |
200 |
250 |
300 |
300 |
400 |
520 |
550 |
600 |
650 |
|
|
PN40 |
120 |
120 |
140 |
140 |
160 |
180 |
180 |
200 |
250 |
300 |
300 |
400 |
520 |
550 |
600 |
650 |
|
