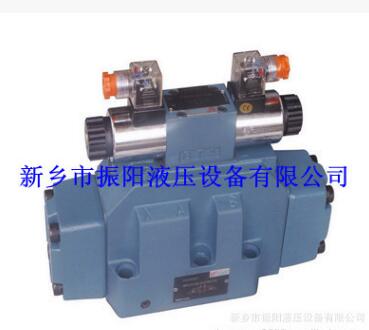

4WH电液换向阀

电液换向阀10、16、20、32通径

最高使用压力：28Mpa、32Mpa

最大流量：10通径→160L/min

                  16通径→300L/min

                  25通径→80L/min

                  32通径→1100L/min

安装面：ISO 4401

              DIN 24340

H-

4WH

16

E

51/

6A

工作压力

型号

公称通径

主阀复位

阀芯形式

设计系列号

先导阀定位形式

先导阀

28Mpa=无标记
32Mpa=H-

10通径=10
16通径=16
25通径=25
32通径=32

弹簧=无标记
液压=H

同6、10通径

50～59

弹簧复位=无标记
无弹簧复位=O
机械定位=OF
（仅适用于C、D型）

标准电磁阀=6A
高性能电磁阀=6E

G24

N

ET

Z5L/

线圈电压

应急操作

控制方式

切换时间调节

插头形式

密封件

同6、10通径

带手动应急操作按钮
（标准）

外控外泄=无标记
内控外泄=E
内控内泄=ET
外控内泄=T

无调节=无标记
进口调节=S
出口调节=S2

方形插头=Z4
方形带灯插头=Z5L

丁晴橡胶=无标记
氟橡胶=V

注：1.先导阀的控制压力>15bar

阻尼器：B08＝0.8mm

    2.阀芯机能P、T相通的，若内控最好外泄，并且主阀回油口应施加足够的背压。

            B10＝1.0mm

    外泄口不能有背压，以确保导阀能正常换向。

            B12＝1.2mm

    3.内控时为避免导阀超过压力峰值，应在导阀P口加装阻尼器。

            B15＝1.5mm

    4.如有其他特殊要求请与本公司联系。
